重要な金属部品が摩耗したり、製造中止になったり、元の供給元によるサポートがなくなったりした場合、唯一信頼できる参照先は、手元にある実物の部品だけかもしれません。幸いなことに、資格のある製造業者は多くの場合、 サンプルから金属部品をリバースエンジニアリングする, 生産データを再構築し、材料と製造工程を確認し、管理された代替品を生産する。.
このプロセスは、目に見える寸法をコピーするよりもはるかに複雑です。サンプルは、長年の使用により、摩耗、曲がり、腐食、コーティング、または変形している可能性があります。ねじ山やシール面は、もはや元の設計を反映していないかもしれません。材質は外観だけでは確認できません。したがって、製造業者は、何を測定し、何をテストし、何を再構築する必要があるかを決定する前に、部品の機能を理解する必要があります。.
このガイドでは、サンプルベース製造の仕組み、購入者が提供すべき情報、そしてサンプルから量産に移行する前にリスクを軽減する方法について説明します。.
サンプルからのリバースエンジニアリングは、どのような場合に有効なのか？
サンプルベースの製造は、商業上の問題点は明確だが、元の技術文書が欠落している場合に最も有効です。一般的な状況としては、以下のようなものがあります。
- 製造中止となったスペアパーツ： 機械自体はまだ稼働しているが、OEMメーカーはもはやその部品を供給していない。.
- 旧型機器： 図面は、所有権の変更、工場の移転、またはサプライヤーの閉鎖の際に紛失した。.

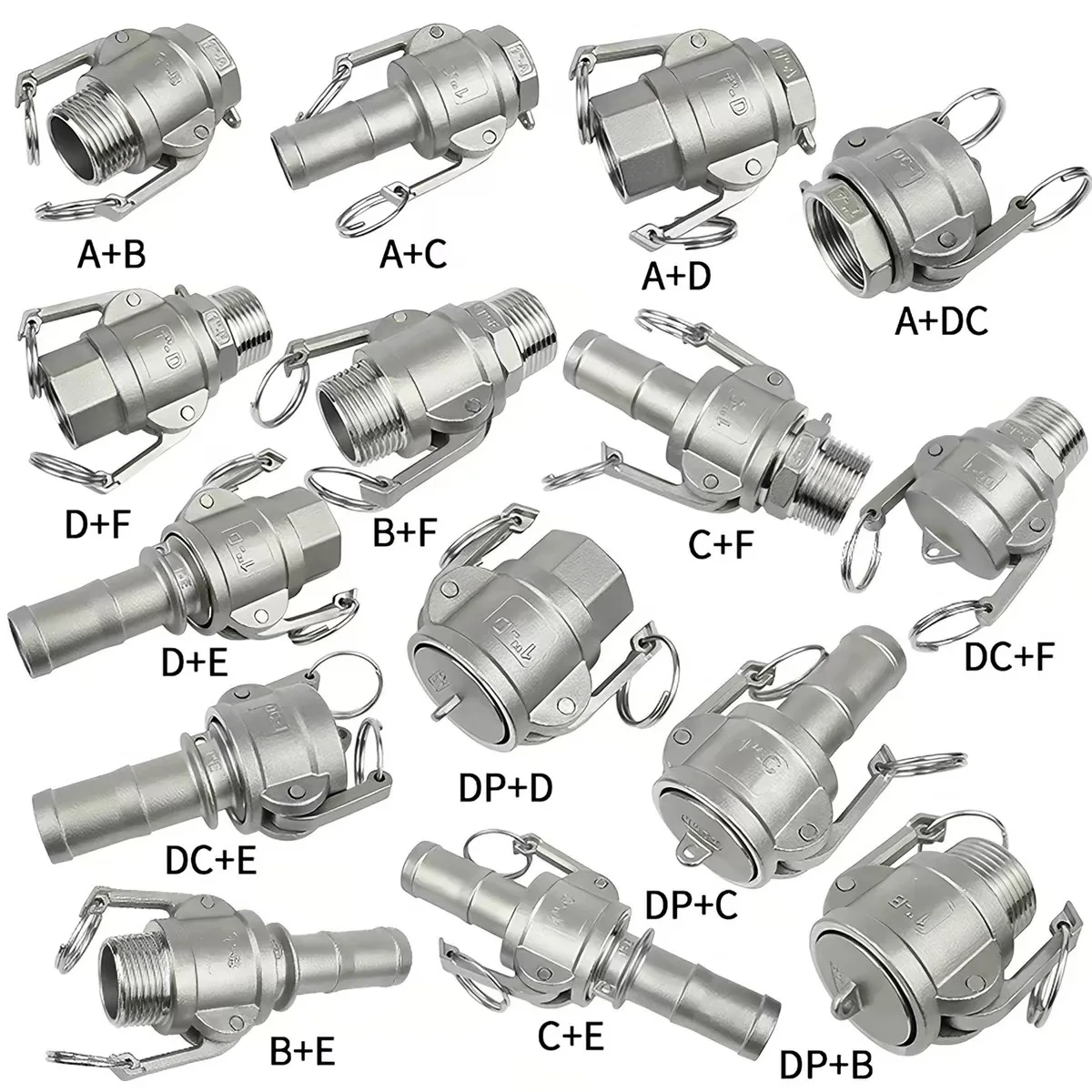

- 摩耗または損傷した部品： ポンプ、バルブ、ヒンジ、ブラケット、インペラ、継手、または機械部品の交換が必要です。.
- サプライヤーの現地化： 買い手は、組立工場や輸出市場に近い第二の供給元を求めている。.
- 製品改良： 既存の部品は機能しているが、材質、強度、耐腐食性、表面仕上げ、または耐用年数に改善が必要である。.
- プロトタイプの開発： 手作りまたは加工されたサンプルは、繰り返し生産可能な部品となる必要がある。.
サンプルは必ずしも複製に適しているとは限りません。安全上重要な部品、特許取得済みの製品、圧力保持部品、および規制当局の承認が必要な部品については、追加の文書作成、試験、または承認が必要となる場合があります。責任ある供給業者は、製造開始前に所有権と技術的責任を明確にする必要があります。.
物理サンプルから何がわかるのか？
サンプルには写真よりも多くの情報が含まれていますが、完全な図面や仕様書ほど多くの情報はありません。構造化されたレビューを行うことで、いくつかの種類のデータを抽出できます。.
形状と機能インターフェース
全体の寸法はほんの始まりに過ぎません。エンジニアは、嵌合面、軸嵌合、ボルトパターン、ねじ山形状、シール面、ベアリング座、流路、位置合わせ機能、および組み立てクリアランスを特定します。これらの寸法こそが、交換部品が実際に機能するかどうかを左右するのです。.
測定方法には、ノギス、マイクロメーター、ハイトゲージ、ねじゲージ、プロファイル測定、座標測定装置、または3Dスキャンなどが含まれます。適切な方法は、部品のサイズ、公差、表面状態、および複雑さによって異なります。粗鋳造品は、精密機械加工されたバルブ部品と同じ検査戦略を必要としません。.
材質および表面状態
色や重量から材料の種類を推測することはできますが、それだけでは確実な識別には不十分です。用途によっては、材料の検査には化学分析、硬度試験、PMI（材料識別検査）、金属組織学的検査、または既知の仕様との比較が含まれる場合があります。.
使用環境は、元の材料と同じくらい重要です。塩化物腐食によって故障した部品には、より適切なステンレス鋼または二相ステンレス鋼が必要になる場合があります。熱にさらされる部品には、耐熱合金が必要になるかもしれません。目的は、単に古い材料ラベルを再現することではなく、実際の使用条件を満たす材料ルートを確認することです。.
オリジナルの製造プロセス
パーティングライン、抜き勾配、エジェクタマーク、鋳造テクスチャ、機械加工マーク、溶接、結晶粒の流れ、表面処理などから、元の部品がどのように作られたかがわかります。交換部品は必ずしも同じプロセスを使用する必要はありません。少量生産の旧型鋳造品はビレットから機械加工する方が速い場合があり、複雑な機械加工部品は、 CNC仕上げを施した精密鋳造 年間需要が増加する時。.
主な課題：中古部品はオリジナル設計ではない
リバースエンジニアリングにおける最大の誤りの1つは、測定されたすべての寸法を意図的なものとして扱うことです。部品は使用期間とともに変化します。穴は楕円形になり、シール面は材料が失われ、シャフトは摩耗し、薄肉部は歪み、ねじ山は補修され、コーティングによって寸法が変わります。.
エンジニアは通常、いくつかの種類の証拠を比較します。
- 対称性と繰り返し構造
- 嵌合部品または組立寸法
- 標準ねじサイズとベアリングサイズ
- 摩耗していない基準面
- 機能的なクリアランスと荷重方向
- 使用中の部品の写真
- 入手可能なマニュアル、カタログ、スケッチ、または古い購入記録
目的は摩耗状態を再現することではない。目的は、部品が再び機能するために必要な寸法と材質の状態を再現することである。.
サンプルが2つある場合は、両方とも送付してください。比較することで、通常の製造上のばらつきと使用による摩耗を区別するのに役立ちます。特に嵌合、密閉性、または位置合わせが重要な場合は、適合部品も同様に有用です。.
実用的なサンプルから製品化までのワークフロー
1. 初期実現可能性レビュー
プロジェクトは通常、鮮明な写真、基本寸法、数量、用途、材料情報、故障内容、仕向国といった情報から始まります。この最初のレビューで、部品が製造業者の製造能力の範囲内であるかどうか、また実物サンプルを送付する必要があるかどうかを判断します。.
2. 受領書および状態記録のサンプル
測定前に、供給業者はサンプルの状態、目に見える損傷、欠損箇所、コーティング、修復箇所、および識別マークを記録します。これにより、後の設計上の決定の際の参考資料が作成され、損傷と設計意図を混同することを防ぐことができます。.
3. 測定と材料レビュー
重要な特性は適切な機器を用いて測定されます。材料試験は、形式的に行うのではなく、リスクに応じて選択されます。例えば、耐腐食性ポンプ部品の場合は化学組成がより重要となる一方、摩耗部品の場合は硬度や熱処理条件がより重要となる場合があります。.
4. CADモデルと製作図面
サプライヤーは、寸法、公差、材料、仕上げ、検査ポイント、未解決事項を特定する3Dモデルと管理図面を再構築します。顧客は、金型製作または生産前にこのデータを承認する必要があります。 エンジニアリングおよびDFMレビュー そこは、仮定が文書化された決定へと変わる場所である。.
5. プロセス選定
製造工程は、形状、数量、公差、合金、表面仕上げ、およびコストに基づいて選択されます。
| プロセス | 最適 | 一般的な考慮事項 |
|---|---|---|
| インベストメント鋳造 | 複雑な金属形状と繰り返し数量 | 工具は必要だが、ニアネットシェイプ生産は機械加工を削減できる |
| CNC加工 | 厳しい公差、試作品、少量生産 | 材料除去と機械稼働時間がコストを押し上げる |
| 製造 | 板材、管材、溶接構造物、および組立品 | 溶接歪みと治具管理の見直しが必要 |
| 鋳造 プラス加工 | 重要なシール機能または取り付け機能を備えた複雑な形状の本体 | 基準面と加工代は一緒に定義する必要がある |
AODSONはサポートしています 物理サンプルからの製造 鋳造、機械加工、製造、仕上げ、組立といったプロジェクト全体にわたって。.
6. 試作品または最初の製品
試作品は検査し、可能であれば実際の組み立て環境でテストする必要があります。寸法報告書だけでは、すべての機能的な関係を確認することはできません。適合性、動作、密閉性、流量、騒音、摩耗、組み立て手順などを検証することで、試作品では明らかにならない問題点が明らかになる場合があります。.
7. 承認と再生産
承認後、最終図面、モデル、検査計画、材料要件、仕上げ仕様、および梱包基準が生産基準となります。これにより、一度限りのコピーが、繰り返し可能な供給プログラムへと変わります。.
正確なレビューを受けるためには、何を送付すべきでしょうか？
開始にあたって、完全なエンジニアリングパッケージは必要ありません。以下の情報があれば、製造業者はより迅速に対応できます。
- 定規やスケールを添えて、複数の角度から撮影した鮮明な写真
- 部品の寸法と概算重量
- 試作品に必要な数量と年間需要
- 用途、負荷、温度、圧力、化学物質、または海水への曝露
- 既知の材料グレードまたは以前の材料証明書
- 摩耗、腐食、破損、または使用不良の説明
- 嵌合部品の寸法または組み立て写真
- 必要な表面仕上げ、コーティング、不動態化処理、研磨、または熱処理
- お届け予定日と配送先国
機密保持が重要な場合は、実物部品や詳細な写真を送付する前に、秘密保持契約（NDA）を要求してください。.
オリジナル図面なしで品質を管理する方法
品質管理は、合意された仕様書を作成することから始めなければなりません。仕様書がなければ、買い手と供給者が同じ部品を異なるように評価する可能性があります。プロジェクトでは、少なくとも以下の事項を定義する必要があります。
- 承認された図面改訂
- 機能にとって重要な次元
- 一般公差および特別公差
- 材料等級および必要な試験証拠
- 表面仕上げと外観上の許容度
- 検査方法およびサンプリングレベル
- 機能テストまたは組立テスト
- トレーサビリティとマーキングの要件
要求の厳しいプロジェクトの場合、検査パッケージには、寸法レポート、材料証明書、ヒート番号トレーサビリティ、硬度結果、PMI、表面仕上げ記録、圧力テスト、または初回品レポートが含まれる場合があります。正確な計画は部品のリスクに合わせて作成する必要があります。AODSONを参照してください。 品質管理および品質保証能力 利用可能な検査フレームワークについて。.
コスト増加や失敗につながるよくある間違い
- ある写真からの引用： 隠れた形状や重要な接点は依然として不明である。.
- 摩耗した寸法をコピーする： 交換部品は、元の機能ではなく、元の不具合を再現してしまう。.
- 外観で素材を選ぶ： 見た目が似ている合金でも、腐食、熱、溶接などの挙動は大きく異なる場合がある。.
- プロトタイプの承認をスキップする： 些細な仮定が、バッチ全体の問題に発展する。.
- 不必要に厳しい公差を使用する： 機能向上を伴わないコスト上昇。.
- 知的財産権を無視する： 購入者は、当該部品を複製する権利を有するべきである。.
- 管理文書の作成に失敗する: 繰り返し注文を受けるたびに、それはまた別の推測作業となる。.
よくある質問
写真だけから金属部品をリバースエンジニアリングすることは可能ですか？
写真は初期の実現可能性の検討には役立ちますが、正確な生産には通常、実物サンプル、信頼できる寸法、適合部品、またはこれらの参照情報の組み合わせが必要です。.
摩耗したり破損したりしたサンプルでも使用できますか？
多くの場合、可能です。エンジニアは、対称性、摩耗していない表面、標準部品サイズ、嵌合特性、およびアプリケーション情報を使用して、復元寸法を提案できます。不確実な特性については、顧客の承認を得るために文書化する必要があります。.
具体的な材料を知る必要はありますか？
いいえ、ただし、既知のすべての使用条件を提示する必要があります。材料分析と技術レビューは、適切なグレードを特定するのに役立ちます。最終的な選定においては、腐食、温度、強度、加工性、入手可能性、およびコストを考慮する必要があります。.
抽選で景品はもらえますか？
製作前に、管理された図面、および合意がある場合は3Dモデルを作成する必要があります。所有権およびファイル納品条件は見積書に明記する必要があります。.
どのような数量が可能か？
生産量は製造方法によって異なります。試作品や少量生産にはCNC加工が適していますが、金型製作後の複雑な繰り返し部品には精密鋳造の方が経済的になる場合があります。.
既にお持ちのサンプルから始めましょう
図面が紛失したからといって、保守、ローカライズ、製品開発プロジェクトを中断する必要はありません。最も安全な方法は、サンプルを技術的な証拠として扱い、管理された仕様を再構築し、プロトタイプを検証してから、量産を開始することです。.
AODSON社へ、写真、おおよその寸法、用途の詳細、目標数量、および問題点の説明をお送りください。弊社チームが、その部品がサンプルベースでの製造に適しているかどうかを検討し、実用的な製造プロセスをご提案いたします。.
