Cuando un componente metálico crítico se desgasta, se descontinúa o ya no cuenta con el soporte del proveedor original, la única referencia confiable puede ser la pieza física que tiene en sus manos. La buena noticia es que un fabricante calificado a menudo puede Realizar ingeniería inversa de una pieza metálica a partir de una muestra., reconstruir los datos de producción, confirmar el material y la ruta de fabricación, y producir un reemplazo controlado.
El proceso es más complejo que simplemente copiar las dimensiones visibles. Una muestra puede estar desgastada, doblada, corroída, recubierta o alterada por el paso del tiempo. Las roscas y las superficies de sellado pueden haber cambiado respecto al diseño original. El material no se puede confirmar solo por su apariencia. Por lo tanto, el fabricante necesita comprender la función de la pieza antes de decidir qué medir, qué probar y qué reconstruir.
Esta guía explica cómo funciona la fabricación basada en muestras, qué información deben proporcionar los compradores y cómo reducir el riesgo antes de pasar de una muestra a la producción en serie.
¿Cuándo tiene sentido la ingeniería inversa a partir de una muestra?
La fabricación basada en muestras resulta más útil cuando el problema comercial está claro, pero falta la documentación técnica original. Algunas situaciones comunes incluyen:
- Piezas de repuesto descatalogadas: La máquina sigue siendo productiva, pero el fabricante original ya no suministra el componente.
- Equipos heredados: Los planos se perdieron durante los cambios de propiedad, el traslado de la planta o el cierre de los proveedores.
- Componentes desgastados o dañados: Es necesario reemplazar una bomba, válvula, bisagra, soporte, impulsor, accesorio o pieza de la máquina.
- Localización del proveedor: El comprador busca un segundo proveedor más cercano a la planta de ensamblaje o al mercado de exportación.
- Mejora del producto: La pieza existente funciona, pero es necesario mejorar el material, la resistencia, la resistencia a la corrosión, el acabado superficial o la vida útil.
- Desarrollo de prototipos: Una muestra hecha a mano o fabricada debe convertirse en un componente de producción reproducible.
Una muestra no es automáticamente apta para su copia. Las piezas críticas para la seguridad, los productos patentados, los componentes que retienen presión y las piezas sujetas a aprobación regulatoria pueden requerir documentación, pruebas o autorización adicionales. Un proveedor responsable debe aclarar la propiedad y la responsabilidad técnica antes de que comience la fabricación.
¿Qué se puede aprender de una muestra física?
Una muestra contiene más información que una fotografía, pero menos que un dibujo y una especificación completos. Una revisión estructurada permite recuperar varias categorías de datos.
Geometría e interfaces funcionales
Las dimensiones generales son solo el comienzo. El ingeniero identifica las superficies de contacto, los ajustes del eje, los patrones de pernos, las formas de rosca, las superficies de sellado, los asientos de los cojinetes, los conductos de flujo, las características de alineación y las holguras de montaje. Estas son las dimensiones que determinan si la pieza de repuesto funciona correctamente.

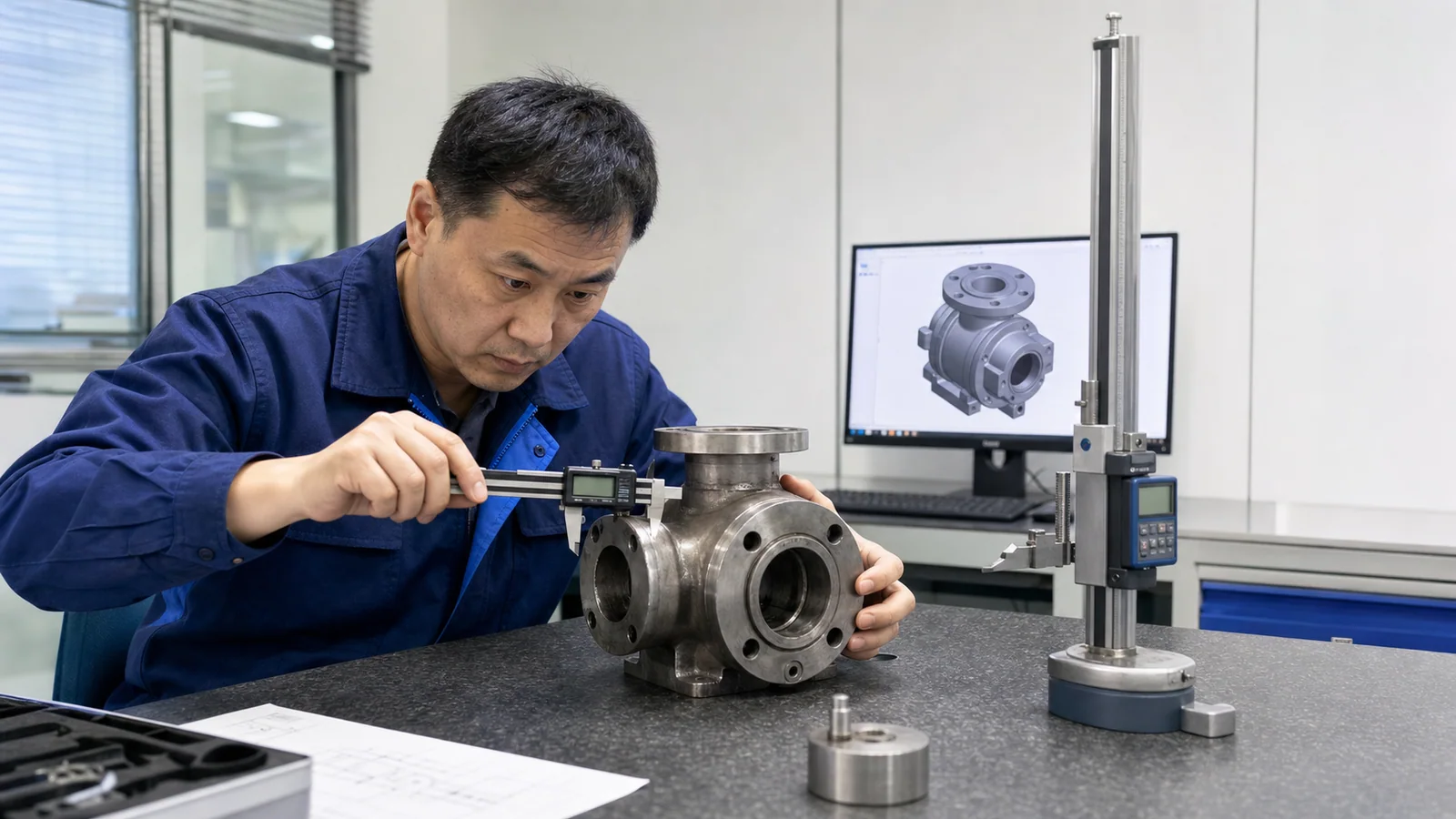

Los métodos de medición pueden incluir calibradores, micrómetros, medidores de altura, medidores de rosca, medición de perfiles, equipos de medición por coordenadas o escaneo 3D. El método apropiado depende del tamaño de la pieza, la tolerancia, el estado de la superficie y la complejidad. Una pieza fundida en bruto no requiere la misma estrategia de inspección que un componente de válvula mecanizado con precisión.
Estado del material y de la superficie
El color y el peso pueden sugerir una familia de materiales, pero no son suficientes para una identificación precisa. Según la aplicación, la revisión del material puede incluir análisis químicos, pruebas de dureza, PMI, examen metalográfico o comparación con especificaciones conocidas.
El entorno de servicio es tan importante como el material original. Un componente que falló por corrosión de cloruros podría requerir un acero inoxidable o dúplex más adecuado. Una pieza expuesta al calor podría necesitar una aleación resistente al calor. El objetivo no es simplemente reproducir la etiqueta del material original, sino confirmar una ruta de materiales que cumpla con las condiciones de funcionamiento reales.
Proceso de fabricación original
Las líneas de separación, el desmoldeo, las marcas de eyector, la textura de fundición, las marcas de mecanizado, las soldaduras, el flujo de grano y el tratamiento superficial pueden revelar cómo se fabricó la pieza original. El reemplazo no siempre necesita utilizar el mismo proceso. Una pieza fundida heredada de bajo volumen puede ser más rápida de mecanizar a partir de un lingote, mientras que una pieza mecanizada compleja puede resultar más económica como Fundición de precisión con acabado CNC cuando aumenta la demanda anual.
El principal desafío: una pieza usada no es el diseño original.
Uno de los mayores errores en la ingeniería inversa es considerar que cada dimensión medida es intencional. La vida útil modifica las piezas. Los orificios se ovalan, las superficies de sellado pierden material, los ejes se desgastan, las secciones delgadas se deforman, las roscas se reparan y los recubrimientos alteran las dimensiones.
Los ingenieros normalmente comparan varias formas de evidencia:
- Simetría y características repetidas
- Dimensiones de las piezas de acoplamiento o del conjunto
- Tamaños estándar de rosca y cojinete
- Superficies de referencia sin desgaste
- Espacios libres funcionales y dirección de carga
- Fotografías de la pieza en servicio
- Cualquier manual, catálogo, boceto o registro de compra antiguo disponible.
El objetivo no es imitar el desgaste. El objetivo es reconstruir las dimensiones y el estado del material que la pieza necesita para volver a funcionar.
Si dispone de dos muestras, envíe ambas. Compararlas suele ayudar a distinguir entre la variación normal de producción y el desgaste por uso. Un componente complementario puede ser igualmente valioso, sobre todo cuando el ajuste, el sellado o la alineación son cruciales.
Un flujo de trabajo práctico desde la muestra hasta la producción
1. Revisión inicial de viabilidad
El proyecto suele comenzar con fotografías claras, dimensiones básicas, cantidad, aplicación, información del material, descripción de la falla y país de destino. Esta primera revisión determina si la pieza se ajusta a la capacidad de producción del fabricante y si es necesario enviar una muestra física.
2. Muestra de recibo y registro de estado
Antes de la medición, el proveedor registra el estado de la muestra, los daños visibles, las áreas faltantes, los recubrimientos, las reparaciones realizadas y las marcas de identificación. Esto crea una referencia para futuras decisiones de ingeniería y ayuda a evitar confundir los daños con la intención del diseño.
3. Revisión de mediciones y materiales
Las características críticas se miden con equipos adecuados. Las pruebas de materiales se seleccionan según el riesgo, en lugar de realizarse de forma rutinaria. Por ejemplo, la composición química puede ser más importante para un componente de bomba resistente a la corrosión, mientras que la dureza y el tratamiento térmico pueden ser más relevantes para una pieza de desgaste.
4. Modelo CAD y plano de producción
El proveedor reconstruye un modelo 3D y un dibujo controlado que identifica dimensiones, tolerancias, material, acabado, puntos de inspección y preguntas pendientes. El cliente debe aprobar estos datos antes del utillaje o la producción. Una clara Revisión de ingeniería y DFM Es aquí donde las suposiciones se convierten en decisiones documentadas.
5. Selección de procesos
La ruta de producción se elige en función de la geometría, la cantidad, la tolerancia, la aleación, el acabado superficial y el coste:
| Proceso | Más adecuado para | Consideración típica |
|---|---|---|
| fundición de precisión | Formas metálicas complejas y cantidades repetitivas | Se requiere utillaje, pero la producción con forma casi final puede reducir el mecanizado. |
| Mecanizado CNC | Tolerancias estrictas, prototipos y cantidades más pequeñas | Costo de accionamiento de la remoción de material y del tiempo de máquina |
| Fabricación | Chapa, tubo, estructuras soldadas y conjuntos | Es necesario revisar la distorsión de la soldadura y el control de los accesorios. |
| Fundición más mecanizado | Cuerpos complejos con características críticas de sellado o montaje. | Los puntos de referencia y el margen de mecanizado deben definirse conjuntamente. |
AODSON es compatible fabricación a partir de muestras físicas en proyectos de fundición, mecanizado, fabricación, acabado y ensamblaje.
6. Prototipo o primer artículo
Se debe inspeccionar un prototipo y, de ser posible, probarlo en el ensamblaje real. Los informes dimensionales por sí solos no pueden confirmar todas las relaciones funcionales. El ajuste, el movimiento, el sellado, el flujo, el ruido, el desgaste y la secuencia de ensamblaje pueden revelar problemas que no son evidentes en la muestra.
7. Aprobación y producción repetida
Tras su aprobación, el plano final, el modelo, el plan de inspección, los requisitos de materiales, las especificaciones de acabado y el estándar de embalaje se convierten en la base de producción. Esto transforma una copia única en un programa de suministro repetible.
¿Qué información debo enviar para obtener una reseña precisa?
No necesita un paquete de ingeniería completo para empezar. La siguiente información ayuda al fabricante a responder con mayor rapidez:
- Fotografías nítidas desde varios ángulos con una regla o escala de referencia.
- Dimensiones de la pieza y peso aproximado
- Cantidad requerida para prototipos y demanda anual
- Aplicación, carga, temperatura, presión, productos químicos o exposición al agua de mar
- Grado de material conocido o certificado de material anterior
- Descripción del desgaste, corrosión, rotura o fallo de funcionamiento
- Dimensiones de las piezas de acoplamiento o fotos de montaje
- Acabado superficial, recubrimiento, pasivación, pulido o tratamiento térmico requeridos.
- Fecha de entrega prevista y país de destino
Si la confidencialidad es importante, solicite un acuerdo de confidencialidad antes de enviar la pieza física o fotografías detalladas.
Cómo controlar la calidad sin un dibujo original.
El control de calidad debe comenzar con la creación de una especificación consensuada. Sin ella, el comprador y el proveedor pueden evaluar la misma pieza de manera diferente. Como mínimo, el proyecto debe definir:
- Revisión del plano aprobada
- Dimensiones críticas para el funcionamiento
- Tolerancias generales y especiales
- Grado del material y evidencia de prueba requerida
- Acabado superficial y aceptación visual
- Método de inspección y nivel de muestreo
- Prueba funcional o de ensamblaje
- Requisitos de trazabilidad y marcado
Para proyectos exigentes, el paquete de inspección puede incluir un informe dimensional, certificado de material, trazabilidad del número de lote, resultado de dureza, PMI, registro de acabado superficial, prueba de presión o informe de primera pieza. El plan exacto debe coincidir con el riesgo de la pieza. Consulte AODSON. capacidades de control y garantía de calidad para el marco de inspección disponible.
Errores comunes que aumentan los costos o provocan fallas
- Citando una fotografía: La geometría oculta y las interfaces críticas siguen siendo desconocidas.
- Copiando dimensiones desgastadas: El reemplazo reproduce la falla en lugar de la función original.
- Elegir el material por su apariencia: Las aleaciones de apariencia similar pueden comportarse de manera muy diferente ante la corrosión, el calor o la soldadura.
- Omitir la aprobación del prototipo: Una pequeña suposición se convierte en un problema que afecta a todo el lote de datos.
- Utilizar tolerancias innecesariamente estrictas: El coste aumenta sin que mejore la funcionalidad.
- Ignorar la propiedad intelectual: El comprador debería tener derecho a reproducir el componente.
- No crear documentación controlada: Cada pedido repetido se convierte en otro ejercicio de adivinanzas.
Preguntas frecuentes
¿Es posible realizar ingeniería inversa de una pieza metálica basándose únicamente en fotografías?
Las fotografías son útiles para una evaluación inicial de viabilidad, pero la producción precisa normalmente requiere una muestra física, dimensiones fiables, un componente compatible o una combinación de estas referencias.
¿Se puede seguir utilizando una muestra desgastada o rota?
A menudo, sí. Los ingenieros pueden utilizar la simetría, las superficies sin desgaste, los tamaños estándar de los componentes, las características de acoplamiento y la información de la aplicación para proponer dimensiones recuperadas. Las características inciertas deben documentarse para la aprobación del cliente.
¿Necesito saber el material exacto?
No, pero debe proporcionar todas las condiciones de servicio conocidas. El análisis de materiales y la revisión de ingeniería pueden ayudar a identificar el grado adecuado. La selección final debe considerar la corrosión, la temperatura, la resistencia, la fabricación, la disponibilidad y el costo.
¿Recibiré un dibujo?
Antes de la producción, se deberá crear un plano de control y, si se acuerda, un modelo 3D. En el presupuesto se deberán especificar la propiedad y las condiciones de entrega de los archivos.
¿Qué cantidades son posibles?
La cantidad depende del proceso de fabricación. El mecanizado CNC puede ser práctico para prototipos y volúmenes bajos, mientras que la fundición a la cera perdida puede resultar más económica para piezas complejas de producción en serie tras el utillaje.
Comience con la muestra que ya tiene.
La falta de un plano no tiene por qué detener un proyecto de mantenimiento, localización o desarrollo de producto. Lo más seguro es tratar la muestra como evidencia de ingeniería, reconstruir una especificación controlada, validar un prototipo y solo entonces iniciar la producción en serie.
Envíe a AODSON fotografías, dimensiones aproximadas, detalles de la aplicación, cantidad deseada y una descripción del problema. Nuestro equipo evaluará si la pieza es apta para la fabricación a partir de muestras y recomendará un proceso práctico.
