작가: 타이저우 아오드슨 금속 기술 유한회사, 아오드슨 엔지니어링 팀.
스테인리스강 주물 설계는 가공 부품 도면을 그려서 주조 공장에 왁스 패턴으로 제작을 의뢰하는 것과는 완전히 다릅니다. 정밀 주조는 매우 뛰어난 성능을 자랑하지만, 용융 금속의 흐름, 응고, 세라믹 쉘 강도, 왁스 주입 한계, 열처리 반응, 그리고 후가공 공정 접근성 등을 고려하여 부품을 제작해야 최상의 결과를 얻을 수 있습니다. CAD 설계에서 효율적으로 보이는 부품이라도 과열 지점, 갇힌 코어, 깊은 막힌 부분, 과도한 재료 제거, 또는 가공 센터에서 하나하나 수정해야 하는 공차 등의 문제가 발생하면 실제 제작 비용은 크게 증가할 수 있습니다.
이 스테인리스강 주조 설계 가이드는 견적 요청(RFQ)을 제출하기 전에 실질적인 설계 규칙이 필요한 엔지니어, 제품 디자이너, 소싱 관리자 및 OEM 팀을 위해 작성되었습니다. 이 가이드는 펌프 부품, 밸브 본체, 임펠러, 해양 부속품, 건축 하드웨어, 내열 부품, 식품 장비, 기계 부품 및 기타 여러 정밀 금속 부품에 널리 사용되는 스테인리스강 정밀 주조(로스트 왁스 주조)에 중점을 두고 있습니다. 이 가이드의 목적은 공식적인 주조 검토를 대체하는 것이 아닙니다. 더 나은 STEP 또는 STP 파일을 제출하고, 불필요한 수정을 줄이며, 주조 업체에서 벽 두께, 반경, 가공 여유, 재료 등급 또는 검사 요구 사항 변경을 권장하는 이유를 이해하는 데 도움을 주는 것이 목표입니다.
최적의 주조 설계는 제조 시스템으로서 개발되어야 합니다. 주조 형상, 합금 선택, 열처리, 표면 마감, CNC 가공, 검사 기준점, 조립 요구사항 등을 종합적으로 고려해야 합니다. 이러한 사항들을 분리하여 결정할 경우, 용접 수리, 추가 가공, 고정 장치 복잡성 증가, 재작업, 승인 샘플 지연 등으로 인해 프로젝트 후반부에 비용이 추가되는 경우가 많습니다.
스테인리스강 정밀주조 이해하기
프로세스 개요
스테인리스강 정밀 주조는 소모성 왁스 패턴과 세라믹 쉘 몰드를 사용하는 정밀 주조 공정입니다. 왁스 패턴은 대부분의 외부 표면과 많은 내부 세부 사항을 포함하여 부품의 형상을 재현합니다. 여러 개의 왁스 패턴을 중앙 러너 시스템에 연결하여 주조 트리를 만들 수 있습니다. 주조 트리는 세라믹 슬러리와 내화성 스터코로 여러 번 코팅됩니다. 쉘이 제작되고 건조되면 왁스를 제거하고, 쉘을 소성한 후 용융된 스테인리스강을 붓고, 응고된 후 세라믹을 깨뜨려 제거합니다.
주물 성형 후, 주조품은 트리에서 분리되고 게이트가 제거되며, 열처리, 샌드블라스팅, 연삭, 교정, 부동태화 처리, 연마, 전해연마, CNC 가공, 검사 및 포장과 같은 공정을 거칩니다. 까다로운 부품의 경우, 품질 관리에는 화학 분석, 기계적 시험, 치수 검사, 액체 침투 검사, 방사선 검사, 압력 시험, 페라이트 측정 또는 부식 시험이 포함될 수 있습니다.
로스트왁스 주조 공정
- DFM 검토: 주조 공장에서는 벽 두께, 곡률 반경, 구멍, 공차, 분할 전략, 게이팅, 수축 위험 및 가공 여유를 평가합니다.
- 압형: 왁스 사출을 위해 금속 금형을 제작합니다. 이 금형은 패턴 배출과 치수 제어가 가능해야 합니다.
- 왁스 주입: 왁스 모형을 제작하고 검사하며, 필요한 경우 수리합니다.
- 집회: 왁스 패턴은 러너, 게이트 및 라이저에 부착됩니다.
- 쉘 빌딩: 세라믹 층은 껍질이 충분한 강도와 투과성을 갖출 때까지 도포됩니다.
- 탈왁스 및 소성: 왁스를 제거한 후 세라믹 껍질을 구워 강도를 높이고 잔여물을 제거합니다.
- 붓는 것: 스테인리스강을 녹여 온도를 조절한 후 예열된 틀에 부어 넣습니다.
- 마무리 손질: 게이트가 제거되고, 표면이 세척되며, 2차 공정이 완료됩니다.
- 점검: 치수, 표면 품질, 재료 특성 및 용도별 요구 사항을 검증합니다.
기계 가공에 비해 가지는 장점
정밀 주조는 부품의 형상이 복잡하거나, 곡면, 내부 통로, 매끄러운 연결부 등이 있거나, 봉재 또는 판재를 가공할 경우 원자재 소비량이 많아 가공 효율이 떨어질 때 특히 유용합니다. 스테인리스강 부품을 통째로 가공할 경우 원재료의 60~90%가 제거될 수 있습니다. 주조는 먼저 최종 형상에 가까운 형태를 만들어주기 때문에, 정밀 가공은 중요한 밀봉면, 베어링 시트, 나사산, 기준점, 내경 및 정밀 접합부에만 필요합니다.
CNC 가공과 비교했을 때, 주조는 원자재 낭비를 줄이고, 복잡한 형상의 가공 시간을 단축하며, 다축 공구 경로의 복잡성을 낮추고, 가공 시 여러 번의 설정이나 조립이 필요한 형상을 제작할 수 있다는 장점이 있습니다. 하지만 주조가 가공을 완전히 대체하는 것은 아닙니다. 주조는 설계 단계를 거의 최종 제품에 가깝게 만들어주고, 정밀도와 표면 마감이 매우 중요한 단계에서 가공을 활용하도록 합니다.
제조 방식에 비해 가지는 이점
제작 공정은 대형 프레임, 단순 용접 조립체 및 소량 생산 구조물에 유연하게 적용할 수 있습니다. 그러나 용접된 스테인리스강 조립체는 열영향부, 변형, 용접 검사 작업, 연삭 작업, 누출 경로 및 외관상의 편차를 유발합니다. 정밀 주조는 여러 개의 제작된 부품을 하나의 일체형 부품으로 결합할 수 있습니다. 이는 강성을 향상시키고, 용접 이음매를 제거하며, 밀봉면을 단순화하고, 배치 간 반복성을 개선할 수 있습니다.
단조에 비해 가지는 장점
단조는 고강도 방향성 결정립 흐름, 충격 하중 및 비교적 단순한 형상에 적합합니다. 결정립 구조가 기하학적 세부 사항보다 중요한 고하중 축, 갈고리 및 안전에 중요한 부품에 자주 사용됩니다. 반면, 정밀 주조는 복잡한 형상, 얇은 단면, 내부 통로, 임펠러, 하우징, 브래킷 및 하드웨어와 같이 광범위한 기계 가공 없이는 단조가 어려운 경우에 일반적으로 더 적합합니다.
| 방법 | 가장 적합한 | 주요 장점 | 주요 제한 사항 | 일반적인 후속 작업 |
|---|---|---|---|---|
| 스테인리스강 정밀 주조 | 복잡한 최종 형상, 중간 내지 높은 복잡성을 가진 부품 | 재료 낭비가 적고, 형상 구현의 자유도가 뛰어나며, 반복성이 우수하고, 다양한 스테인리스강에 적합합니다. | 금형 제작이 필요하며, 설계 시 수축률 및 외형 제한을 제어해야 합니다. | 게이트 연삭, 샌드블라스팅, 열처리, 선택적 CNC 가공 |
| CNC 가공 | 각기둥형 부품, 엄격한 공차, 시제품, 소량 생산 | 높은 치수 정밀도, 빠른 설계 변경, 탁월한 정밀 표면 | 복잡한 형상 제작 시 폐기물 발생량이 많고, 깊은 홈이나 조각된 표면을 가공할 경우 사이클 시간이 오래 걸려 비용이 많이 든다. | 디버링, 연마, 부동태 처리, 검사 |
| 단조 | 고하중 단순 형상, 방향성 결정립 흐름이 필요한 부품 | 높은 기계적 성능, 우수한 피로 저항성, 강하고 조밀한 구조 | 복잡성이 낮고, 금형 비용이 높으며, 세부적인 부분을 위해 상당한 가공 작업이 필요합니다. | 트리밍, 열처리, 기계 가공, 표면 마감 |
| 용접 제작 | 대형 구조물, 판재 또는 강판 조립품, 매우 소량 생산 | 유연하고 빠른 조립이 가능하며 주조 도구가 필요하지 않습니다. | 변형, 용접 검사, 외관상 불일치, 누출 위험 | 용접 연삭, 응력 제거, 기계 가공, 부동태화 |
스테인리스강 주조품 재료 선정
재질 선택은 익숙한 단조강 등급 명칭보다는 사용 환경을 고려하여 시작해야 합니다. 주조 스테인리스강은 일반적으로 CF8, CF8M과 같은 ASTM 주조 등급으로 표기되며, 도면에는 304, 316, 304L, 316L과 같은 단조강 등급이 참조될 수도 있습니다. 화학적 조성과 성능은 유사하지만 항상 동일한 것은 아닙니다. 주문 전에 적용 가능한 표준, 열처리, 기계적 특성 목표, 부식 환경, 자성 요구 사항 및 인증 요건을 반드시 확인하십시오.
일반적인 스테인리스 주조 등급
- CF8: 일반적인 오스테나이트계 주조 스테인리스강으로 304와 대체로 유사합니다. 우수한 내식성과 주조성을 갖추고 있으며 밸브, 피팅, 하드웨어, 식품 장비 및 일반 산업 부품에 널리 사용됩니다.
- CF8M: 몰리브덴 함유 오스테나이트계 주조 스테인리스강으로, 316 스테인리스강과 전반적으로 유사합니다. 염화물 함유 환경에서 CF8보다 내공식성이 우수합니다. 해양 장비, 펌프, 밸브 및 화학 장비에 주로 사용됩니다.
- 304 및 304L: 단조 스테인리스강에 익숙한 고객들이 자주 요청하는 제품입니다. 저탄소 304L은 용접 또는 고온 노출 후 민감화 저항성을 향상시킵니다. 주조 부품의 경우, 주조 등가량 및 탄소 함량 제한을 확인하십시오.
- 316 및 316L: 염화물 저항성이 요구되는 해양, 화학 및 옥외 환경에서 일반적으로 사용됩니다. 316L은 열 노출 후 부식 방지 성능이 요구되는 저탄소강에 유용합니다.
- 17-4PH: 석출 경화형 스테인리스강은 더 높은 강도와 경도를 제공합니다. 다양한 열처리 조건이 가능하며, 오스테나이트계 스테인리스강보다 우수한 강도가 요구되는 구조용 하드웨어, 기계 부품 및 구성 요소에 사용됩니다.
- 2205: 오스테나이트-페라이트 혼합 구조를 가진 듀플렉스 스테인리스강입니다. 316 스테인리스강보다 강도가 높고 염화물 응력 부식 균열 저항성이 우수합니다. 자세한 내용은 다음을 참조하십시오. 듀플렉스 스테인리스강 주조품 극한 환경에서의 프로젝트에 적합합니다.
- 2507: 염화물, 해수 및 화학 물질이 많은 환경에 적합한 초고성능 듀플렉스 스테인리스강입니다. 엄격한 공정 관리가 요구되며, 환경적 요인이 비용 및 기술적 요구 사항을 충족할 경우에만 사용해야 합니다.
- 310S: 크롬과 니켈 함량이 높은 오스테나이트계 내열 스테인리스강. 고온에서의 산화 저항성이 중요한 곳에 사용됩니다.
- 홍콩40: 내열성 주조 합금으로, 일반적으로 용광로, 개질로 및 고온 부품에 사용됩니다. 자세한 내용은 다음을 참조하십시오. 내열강 주물.
| 등급 | 내식성 | 일반적인 환경 | 디자인 노트 |
|---|---|---|---|
| CF8 / 304 | 전반적으로 우수한 저항력 | 실내, 식품 장비, 가벼운 야외 서비스 | 잔류성 염화물에는 적합하지 않음 |
| CF8M / 316 | 내마모성이 더 우수합니다. | 해양 오염 방지, 화학 물질 취급, 야외용 하드웨어 | 염화물 농도와 온도에 대한 현실적인 검토가 여전히 필요합니다. |
| 316L | 더 나은 과민반응 저항성 | 용접 또는 열에 노출된 조립품 | 사양서에 저탄소 요구사항이 명시되어 있는지 확인하십시오. |
| 17-4PH | 상태에 따라 보통에서 좋음 | 강도가 필요한 기계 부품 | 열처리 조건이 물성에 영향을 미칩니다. |
| 2205 | 염화물 저항성이 매우 우수함 | 펌프, 밸브, 해양, 염수, 공정 장비 | 상평형 및 열처리 제어 |
| 2507 | 염화물 농도가 높은 환경에 매우 적합합니다. | 해수, 해양, 고강도 화학 물질 서비스 | 더 높은 비용과 더욱 엄격한 주조 공정 관리 |
| 310S | 우수한 산화 저항성 | 고온 공기 서비스 | 온도가 상승함에 따라 강도가 감소합니다. 하중을 검토하십시오. |
| 홍콩40 | 고온 합금 성능 | 용광로 및 열처리 부품 | 크리프, 열 순환 및 주조 건전성을 고려한 설계 |
| 등급 | 상대 강도 | 상대적 연성 | 일반적인 엔지니어링 용도 |
|---|---|---|---|
| CF8 / 304 | 중간 | 높은 | 범용 내식성 주조품 |
| CF8M / 316 | 중간 | 높은 | 해양 및 화학 성분 |
| 17-4PH | 높은 | 보통의 | 하중 지지 기계 및 하드웨어 |
| 2205 | 높은 | 중상급 | 강도와 내식성이 요구되는 이중 구조 부품 |
| 2507 | 매우 높음 | 보통의 | 고강도 서비스용 이중 주조품 |
| 310S | 상온의 배지 | 높은 | 산화 방지 고온 부품 |
| 홍콩40 | 높은 온도에서 높음 | 애플리케이션에 따라 다릅니다. | 용광로 및 열처리 주조품 |
| 소재군 | 온도 변화 | 권장 사용법 | 주의 |
|---|---|---|---|
| 304 / CF8 | 전반적으로 우수한 스테인리스 성능 | 상온 및 적정 온도 서비스 | 고온에서의 감도 및 스케일링 검토 |
| 316 / CF8M | 304와 유사하지만 내식성이 향상되었습니다. | 고온 부식성 환경 | 염화물 분해 위험은 온도가 높아질수록 증가할 수 있습니다. |
| 17-4PH | 강도는 열처리에 따라 달라집니다. | 적정 온도에서의 기계적 강도 | 과노화 및 부식을 고려해야 합니다. |
| 복층형 2205호/2507호 | 강도는 좋지만 부적절한 열 노출에는 민감합니다. | 강도가 요구되는 부식성 환경 | 부적절한 열처리로 인한 유해한 상 형성을 방지하십시오. |
| 310S | 우수한 산화 저항성 | 열 차폐 장치, 용광로 부속품, 열 장비 | 계산 없이 고온 강도를 가정하지 마십시오. |
| 홍콩40 | 고온 주조 공정에 적합하도록 설계되었습니다. | 용광로 튜브, 트레이, 지지대 및 열처리 부품 | 설계 시에는 크리프 및 열피로를 고려해야 합니다. |
벽 두께 설계 지침
벽 두께는 주조 설계에서 가장 중요한 요소 중 하나입니다. 벽이 얇으면 주조 불량, 균열, 변형이 발생하거나 완전히 채워지지 않을 수 있습니다. 반대로 벽이 두꺼우면 응고 속도가 느려 수축 기공, 열간 균열, 긴 사이클 시간, 불필요한 부품 무게 증가 등의 문제가 발생할 수 있습니다. 따라서 가장 경제적인 설계가 항상 가장 얇은 설계는 아닙니다. 충분한 두께로 채워지고 강도를 확보하면서도 특정 부분에 무게가 집중되는 것을 방지하는 설계가 가장 경제적입니다.
권장 벽 두께
많은 스테인리스강 정밀 주조품의 경우, 소형에서 중형 부품에 적합한 벽 두께 범위는 약 2.5~6.0mm입니다. 단순한 소형 주조품은 제어된 조건에서 2.0mm 정도의 두께로도 제작이 가능하지만, 대형 부품은 일반적으로 더 두꺼운 벽 두께가 필요합니다. 매우 얇은 형상은 길이가 짧고, 재료 공급이 원활하며, 격리되지 않은 경우 제작이 가능할 수 있지만, 주조 공장의 검토 없이는 제작이 어려울 수 있습니다.
일반적으로 소형 스테인리스강 부품의 벽 두께는 3.0~4.0mm, 중형 산업용 부품은 4.0~6.0mm, 그리고 하중을 지탱하는 대형 부품은 6.0mm 이상으로 설계하는 것이 유용합니다. 하지만 이는 보편적인 한계치는 아닙니다. 합금 종류, 부품 외형, 러너 설계, 쉘 예열, 주입 온도, 형상 및 품질 요구 사항 등 모든 요소가 현실적인 설계에 영향을 미칩니다.
최소 벽 두께 주조 제한
주조 시 최소 벽 두께를 결정할 때는 충전 용이성 외에도 여러 요소를 고려해야 합니다. 주조가 가능한 벽이라도 검사, 연마, 교정, 열처리 또는 가공이 어려울 수 있습니다. 예를 들어, 작은 장식용 브래킷의 경우 2.0mm 두께의 스테인리스 벽이 적합할 수 있지만, 압력을 견디는 밸브 본체의 경우 2.0mm 두께의 벽은 일반적으로 설계 목표로 적합하지 않습니다. 부품이 압력 시험, 용접, 나사 가공 또는 반복 하중을 받을 경우, 최소 벽 두께는 강도, 부식 허용치 및 검사 요구 사항을 모두 포함해야 합니다.
균일한 벽 단면
균일한 벽 두께는 열 구배를 줄여 주조물이 예측 가능한 방식으로 응고되도록 돕습니다. 두꺼운 부분에서 얇은 부분으로 갑자기 변하면 국부적인 고온점이 발생합니다. 두꺼운 부분은 더 오랫동안 액체 상태를 유지하며 응고 과정에서 인접한 얇은 부분의 금속을 끌어당겨 수축 공동이나 표면 함몰을 생성할 수 있습니다. 또한 균일한 벽 두께는 왁스 주입의 일관성과 세라믹 쉘 건조를 개선합니다.
두꺼운 부분에서 얇은 부분으로의 전환
두께 변화가 필요한 경우, 테이퍼형 전환부와 충분한 곡률 반경을 사용하십시오. 12mm 보스에서 3mm 벽으로 바로 이어지는 단차는 피하십시오. 대신, 보스 부분을 코어링하거나, 블렌딩 패드를 추가하거나, 하중 전달 경로를 리브로 이동시키거나, 필요한 부분에만 가공 재료를 남겨두는 것을 고려하십시오. 많은 부품에서 두께 차이의 최소 세 배에 해당하는 전환 길이를 확보하는 것이 실용적인 시작점입니다.
두께 전환이 양호한 경우: 6mm 벽 두께 ---- 점진적 혼합 ---- 3.5mm 벽 두께 / / 두께 전환이 불량한 경우: 12mm 돌출부 | 급격한 단차 | 3mm 벽 두께 | | 두꺼운 부분에서 과열 및 수축 위험 발생.
핫스팟 및 수축 위험
금속 부피가 냉각 표면적에 비해 큰 부분에서 고온점이 발생합니다. 대표적인 예로는 두꺼운 보스, 리브 교차점, 러그, 플랜지 모서리, 두꺼운 패드 등이 있습니다. 특히 스테인리스강의 경우 수축 제어, 이송 거리, 쉘 온도 등을 세심하게 관리해야 하므로 고온점 발생이 더욱 문제가 됩니다. 우수한 설계는 주조 공정에서 게이트 크기 확대, 라이저 설치, 냉각 장치 추가, 용접 보수, 추가 가공 등의 조치를 취하기 전에 고온점 발생을 줄이는 데 도움이 됩니다.
| 특징 | 선호하는 디자인 | 위험한 디자인 | 추천 |
|---|---|---|---|
| 일반 벽 | 소형 및 중형 스테인리스 부품의 경우 3~6mm입니다. | 2mm 미만은 검토 필요 없음 | 박막 설계를 최종 확정하기 전에 주조 공장의 확인을 요청하십시오. |
| 사장 | 가공 패드가 있는 코어형 또는 블렌딩형 보스 | 얇은 벽에 단단하고 무거운 보스가 부착되어 있습니다. | 보스의 핵심을 파악하거나 주머니를 이용해 질량을 줄이세요 |
| 늑골 | 리브 두께는 인접 벽 두께의 50~70%입니다. | 벽 두께만큼 또는 그보다 더 두꺼운 갈비뼈 | 보강재는 숨겨진 무거운 부분이 아니라 강성을 위해 사용하십시오. |
| 플랜지 | 가공된 부분에만 국소 패드가 있는 일관된 두께 | 과도하게 두꺼운 풀 플랜지 | 기계 전용 밀봉 또는 볼트 영역 |
| 이행 | 반경을 가진 테이퍼형 블렌드 | 급격한 두께 변화 | 점진적인 전환과 필렛 기법을 사용하세요. |
| 넓은 평지 | 적당한 두께에 갈비뼈 모양이나 곡선이 있음 | 크고 얇은 평평한 판 | 강성 보강 기능을 추가하거나 가공/교정 계획을 수용하세요 |
모서리 반경 및 필렛 디자인
내부 모서리가 날카로워지는 것은 주조 과정에서 가장 흔한 문제 중 하나입니다. 이러한 모서리는 응력을 집중시키고, 금속 흐름을 제한하며, 모서리 부분의 강도를 저하시키고, 국부적인 열 분포 변화를 일으킵니다. 모서리를 둥글게 처리하는 것은 설계상의 작은 변화이지만 제조 과정에 큰 영향을 미칩니다. 따라서 날카로운 모서리가 기능적으로 필요하고 가공을 통해 제거될 경우가 아니라면, 주조된 모서리는 둥글게 처리해야 합니다.
스트레스 집중
날카로운 내부 모서리는 하중을 받을 때 국부적인 응력을 크게 증가시킬 수 있습니다. 주조 스테인리스강 부품의 경우, 미세 수축, 표면 거칠기 또는 작은 불연속성이 고응력 노치에서 균열 발생 가능성을 높이기 때문에 이는 중요한 문제입니다. 충분한 필렛은 하중 전달 경로를 분산시켜 피로 저항성을 향상시킵니다.
금속 흐름 개선
용융강은 둥근 형상을 통해 더 원활하게 흐릅니다. 날카로운 모서리는 난류, 공기 혼입, 냉간 폐쇄 및 불완전한 충전을 유발할 수 있습니다. 또한, 곡률은 슬러리가 해당 형상에 도달하여 더욱 균일하게 배출될 수 있도록 왁스 주입 및 세라믹 쉘 코팅에도 도움이 됩니다.
수축 감소
리브 교차점과 보스 베이스에서 필렛은 국부적인 과열 지점을 줄이는 데 도움이 됩니다. 그러나 필렛이 너무 크면 불필요한 질량 증가를 초래할 수 있습니다. 최적의 반경은 유동성, 강도 및 응고 사이의 균형을 이룹니다. 많은 스테인리스강 정밀 주조품의 경우 내부 반경은 1.5~5.0mm가 일반적이며, 두꺼운 부분에는 더 큰 반경이 사용됩니다.
| 인접 벽 두께 | 최소 실질 내부 반경 | 선호하는 반경 범위 | 메모 |
|---|---|---|---|
| 2-3mm | 0.8-1.0 mm | 1.0-2.0 mm | 소형 부품 및 경량 기능 |
| 3-5mm | 1.5mm | 2.0-3.0 mm | 정밀 주조 설계의 일반적인 범위 |
| 5-8mm | 2.0mm | 3.0-5.0 mm | 산업용 하드웨어 및 기계 부품 |
| 8mm 이상 | 3.0mm | 5.0mm 이상 | 파운드리를 사용하여 핫스팟 및 공급 상태를 검토하세요. |
내부 모서리 권장 사항: 불량: 양호: | | | | |_____| | / |___/ 반경 가공된 날카로운 모서리는 기능상 필요한 경우에만 사용하십시오.
구멍, 슬롯 및 내부 특징 설계
정밀 주조에서는 구멍이나 슬롯을 만드는 것이 종종 가능하지만, 설계 한계는 직경, 깊이, 방향, 합금, 공차, 그리고 세라믹 코어 또는 용해성 코어의 필요 여부에 따라 달라집니다. 작은 구멍은 주조 후 드릴링하는 것이 직접 주조하는 것보다 비용이 저렴할 수 있습니다. 깊은 막힌 구멍, 좁은 슬롯, 그리고 밀폐된 내부 공동은 왁스, 세라믹, 쉘 제거 및 검사가 더 어려워지기 때문에 특별한 검토가 필요합니다.
구멍을 통해
관통 구멍은 일반적으로 막힌 구멍보다 주조에 유리합니다. 관통 구멍은 코어 지지력이 좋고 세척이 용이하기 때문입니다. 실질적으로 주조 시 관통 구멍은 길이에 비해 직경이 충분히 커야 합니다. 직경 대 깊이 비율이 1:1에 가까운 구멍이 길고 가는 구멍보다 주조가 더 쉽습니다. 정밀 스테인리스 주조의 경우, 특히 위치, 진원도 또는 표면 마감이 중요한 경우에는 약 3mm 미만의 구멍을 뚫는 것이 더 나은 경우가 많습니다.
막다른 구멍
막힌 구멍은 두 가지 문제를 야기합니다. 첫째, 코어 또는 왁스 핀을 사용하여 구멍을 형성한 후 제거하거나 지지해야 합니다. 둘째, 막힌 끝부분에 가스, 쉘 재료 또는 세척제가 갇힐 수 있습니다. 만약 해당 구멍에 나사산을 낼 예정이라면, 일반적으로 파일럿 홈이나 솔리드 보스를 주조한 후 최종 드릴링 및 탭핑 작업을 하는 것이 더 좋습니다.
슬롯
슬롯은 끝이 둥글고, 적절한 너비를 가지며, 공구 가공에 충분한 여유 공간(드래프트)이 있어야 합니다. 길고 좁은 슬롯은 쉘 제작이나 주조 과정에서 변형될 수 있습니다. 슬롯이 밀봉, 슬라이딩 또는 조립 기능인 경우, 거의 최종 형상에 가까운 개구부를 주조한 후 CNC 가공으로 마무리하는 것을 고려하십시오. 슬롯 끝단의 반경은 일반적으로 슬롯 너비의 절반 이상이어야 하며, 직각으로 가공해야 하는 경우는 예외입니다.
내부 공동
정밀 주조는 내부 공동을 만들 수 있지만, 복잡성이 빠르게 증가합니다. 내부 통로에는 세라믹 코어, 가용성 왁스, 용출성 코어 또는 조립식 왁스 섹션이 필요할 수 있습니다. 설계는 코어 지지, 안정적인 위치 확보, 쉘 제거 및 검사를 고려해야 합니다. 압력을 견뎌야 하거나 유동에 민감한 부품의 경우, 방사선 검사, 압력 시험 또는 유동 시험이 필요한지 여부를 정의해야 합니다.
| 특징 | 캐스팅 친화적인 가이드라인 | 기계 대신에 |
|---|---|---|
| 작은 관통 구멍 | 가능하면 직경을 3mm 이상으로 유지하십시오. | 직경, 원형도 또는 위치 공차가 엄격합니다. |
| 깊은 막다른 구멍 | 가능하다면 관통형 설계를 피하거나 재설계하십시오. | 깊이는 지름의 2~3배 이상입니다. |
| 나사 구멍 | 캐스트 보스 또는 파일럿만 해당 | 나사산은 규격 요구 사항을 충족해야 합니다. |
| 긴 슬롯 | 둥근 끝부분과 적절한 너비를 사용하십시오. | 슬롯이 좁거나, 직진도가 중요하거나, 슬라이딩 방식입니다. |
| 내부 통로 | 핵심 지원 및 청소 접근 권한을 제공합니다. | 검사만으로는 건전성이나 청결도를 확인할 수 없습니다. |
드래프트 각도 및 분할선
정밀 주조는 왁스 패턴을 더욱 정밀하게 제작할 수 있고 세라믹 쉘을 깨뜨려 제거하기 때문에 사형 주조나 다이캐스팅처럼 드래프트 각도가 크게 필요하지 않습니다. 하지만 왁스 금형을 분리할 때는 드래프트가 필요할 수 있습니다. 단단한 금형 부품으로 형성된 모든 형상은 왁스 패턴을 손상시키지 않고 제거할 수 있어야 합니다. 깊은 포켓, 수직 리브, 내부 측벽 등은 드래프트, 슬라이드, 인서트 또는 설계 변경이 필요할 수 있습니다.
초안이 필요할 때
왁스 툴이 표면에서 분리될 때 드래프트가 필요합니다. 얕은 외부면은 드래프트가 거의 또는 전혀 필요하지 않을 수 있지만, 깊은 포켓은 깊이, 표면 질감 및 왁스 수축률에 따라 1~3도의 드래프트가 필요할 수 있습니다. 기능적인 표면에 드래프트가 전혀 필요하지 않은 경우, 해당 표면을 가공하거나 탈착식 인서트가 있는 더 복잡한 툴을 사용해야 합니다.
드래프트가 공구에 미치는 영향
왁스 다이에 슬라이드, 분리형 부품, 접이식 코어 또는 복잡한 분할이 필요한 경우 툴링 비용이 증가합니다. 작은 드래프트 각도를 추가하는 설계는 때때로 툴링의 복잡성을 크게 줄일 수 있습니다. 표면이 기능적이지 않은 경우에는 이러한 절충안이 일반적으로 허용 가능합니다. 정밀 표면의 경우, 드래프트는 주조 공장 및 가공 업체와 초기 단계에서 논의해야 합니다.
파팅 라인 최적화
분할선은 가능한 한 중요하지 않은 표면에 배치해야 합니다. 분할선이 밀봉면, 연마된 외관면, 베어링 끼워맞춤면 또는 기준면을 가로지르지 않도록 하십시오. 분할선을 잘 배치하면 불일치, 플래시 제거 및 외관 마감 작업을 줄일 수 있습니다. 부품을 연마할 경우 건축용 하드웨어, 특히, 연마 과정에서 형상 변화가 드러날 수 있기 때문에 분할선의 위치는 매우 중요합니다.
| 표면 유형 | 권고안 초안 | 헤어짐에 대한 추천 |
|---|---|---|
| 기능이 없는 외부면 | 0.5~2도 정도면 도움이 될 것 같습니다. | 갈거나 섞기 쉬우면 괜찮습니다. |
| 깊은 포켓 벽 | 1~3도 또는 공구 삽입 | 주머니 바닥 부분의 눈에 띄는 불일치를 피하십시오. |
| 가공 기준점 | 가공용 재고를 남겨두세요 | 가능하면 분할선을 기준선에서 멀리 떨어뜨려 놓으십시오. |
| 광택 처리된 표면 | 눈에 띄는 흘수 변화를 최소화하십시오 | 눈에 잘 띄지 않는 가장자리나 잘 보이지 않는 곳에 놓으세요. |
치수 공차
정밀 주조 공차는 주조 공정에 적합하지만 CNC 가공 공차와는 다릅니다. 모든 주조 표면에 가공 공차를 적용하는 설계는 비용이 많이 들고 광범위한 후가공 없이는 불가능할 수 있습니다. 잘 만들어진 도면은 주조 치수, 가공 치수, 기준 치수 및 검사 중요 치수를 명확하게 구분합니다.
선형 공차
일반적인 선형 스테인리스강 주조 공차는 부품 크기, 형상, 금형, 공정 제어 및 검사 방법에 따라 달라집니다. 작은 치수는 수십분의 1mm 이내의 정밀도로 관리할 수 있지만, 큰 치수는 더 넓은 공차 범위가 필요합니다. 실질적인 견적 요청(RFQ)을 위해서는 주조 업체에 표준 공차표를 요청하고, 더욱 엄격한 관리가 필요한 치수만 명시하십시오.
| 공칭 치수 | 일반적인 투자 주조 공차 목표 | 엔지니어링 노트 |
|---|---|---|
| 0-25mm | +/-0.15 ~ +/-0.30 mm | 특징의 모양과 위치가 중요합니다. |
| 25-50mm | +/-0.25 ~ +/-0.40 mm | 정밀 주조 설계에 적합한 범위 |
| 50-100mm | +/-0.40 ~ +/-0.70 mm | 평탄도 및 왜곡 검토 |
| 100-200mm | +/-0.70 ~ +/-1.20 mm | 정밀 가공을 이용하여 좁은 접합면을 처리하십시오. |
| 200mm 이상 | 프로젝트별 | 주조 공장 및 검사 계획과 확인하십시오. |
평탄성, 직선성 및 동심도
평탄도와 직진도는 주조물의 거동, 냉각 속도, 열처리, 부품 형상 및 잔류 응력의 영향을 받습니다. 길고 얇은 주조물은 컴팩트한 부품보다 변형될 가능성이 더 높습니다. 주조 형상 간의 동심도는 형상이 동일한 왁스 금형 방향으로 형성될 때 양호할 수 있지만, 주조 외경과 가공된 내경 사이의 정밀한 동심도는 정의된 기준점을 사용하여 가공함으로써 확보해야 합니다.
| 요구 사항 | 권장되는 접근 방식 | 이유 |
|---|---|---|
| 밀봉면 평탄도 | 주조 후 기계 | 주조 표면은 중요한 밀봉 작업에 필요한 만큼 신뢰할 수 없습니다. |
| 베어링 보어 동심도 | 한 번의 설정으로 기계 보어와 기준점을 가공합니다. | 기능적 정렬을 제어합니다. |
| 긴 팔 곧게 펴기 | 갈비뼈를 추가하거나 곧게 펴도록 허용하세요 | 열처리 및 냉각으로 인한 변형을 줄입니다. |
| 화장품 외부 프로필 | 연마 여유분을 고려하여 주조 상태 그대로 사용하십시오. | 불필요한 CNC 사이클 시간을 방지합니다. |
| 나사 위치 | 주조 후 보스를 주조하고 드릴로 구멍을 뚫고 탭을 냅니다. | 나사산에는 정밀한 형상 제어가 필요합니다. |
어떤 치수를 가공해야 할까요?
조립, 밀봉, 회전, 베어링 장착, 나사산 체결, 개스킷 압축, 압입, 유체 누출 또는 검사 기준점과 같은 기능을 제어하는 기계 치수. 가능한 한 비기능 표면은 주조 상태 그대로 두십시오. 이것이 제조 용이성을 고려한 주조 설계의 핵심입니다. 정밀도가 필요하지 않은 부분에는 정밀도에 비용을 지불하지 마십시오.
표면 마감 요구 사항
표면 마감은 외관, 부식 거동, 마찰, 세척성 및 검사에 영향을 미칩니다. 정밀 주조 표면은 일반적으로 사형 주조 표면보다 훨씬 매끄럽지만, 기계 가공이나 연마 처리된 표면과 동일한 것은 아닙니다. 도면에는 어떤 표면이 주조, 샌드 블라스팅, 연마, 전해 연마 또는 기계 가공 처리되었는지 명확하게 정의해야 합니다.
| 마치다 | 일반적인 Ra 범위 | 최적 사용법 | 디자인 노트 |
|---|---|---|---|
| As-cast | Ra 3.2-6.3 마이크로미터 (일반적) | 일반 산업용 표면 | 쉘 시스템 및 형상에 따라 다릅니다. |
| 샷 블라스팅 | Ra 3.2-12.5 마이크로미터 | 균일한 무광 마감, 스케일 제거 | 가장자리와 외관에 약간의 영향을 줄 수 있습니다. |
| 연마 | 변하기 쉬운 | 게이트 제거 및 로컬 블렌딩 | 명확한 수용 기준이 필요합니다 |
| 기계적 연마 | Ra 0.8-1.6 마이크로미터 이상 | 노출된 하드웨어, 식품 접촉 부위, 장식 부품 | 설계는 도구 접근을 허용해야 합니다. |
| 전해연마 | 미세 평활도 및 부동태화를 향상시킵니다. | 세척성 및 부식 성능 | 적합한 바닥면이 필요합니다. |
| CNC 가공 | Ra 값은 일반적으로 0.4~1.6 마이크로미터입니다. | 밀봉, 베어링, 슬라이딩 및 정밀 표면 | 기능 영역에 대해서만 명시하십시오. |
을 위한 해양 하드웨어, CF8M 또는 316L 합금의 조합, 적절한 연마, 부동태 처리, 그리고 틈새 방지는 단일 재료 선택보다 훨씬 더 중요할 수 있습니다. 건축 자재의 경우, 표면 균일성과 분할선 위치는 강도만큼이나 중요할 수 있습니다.

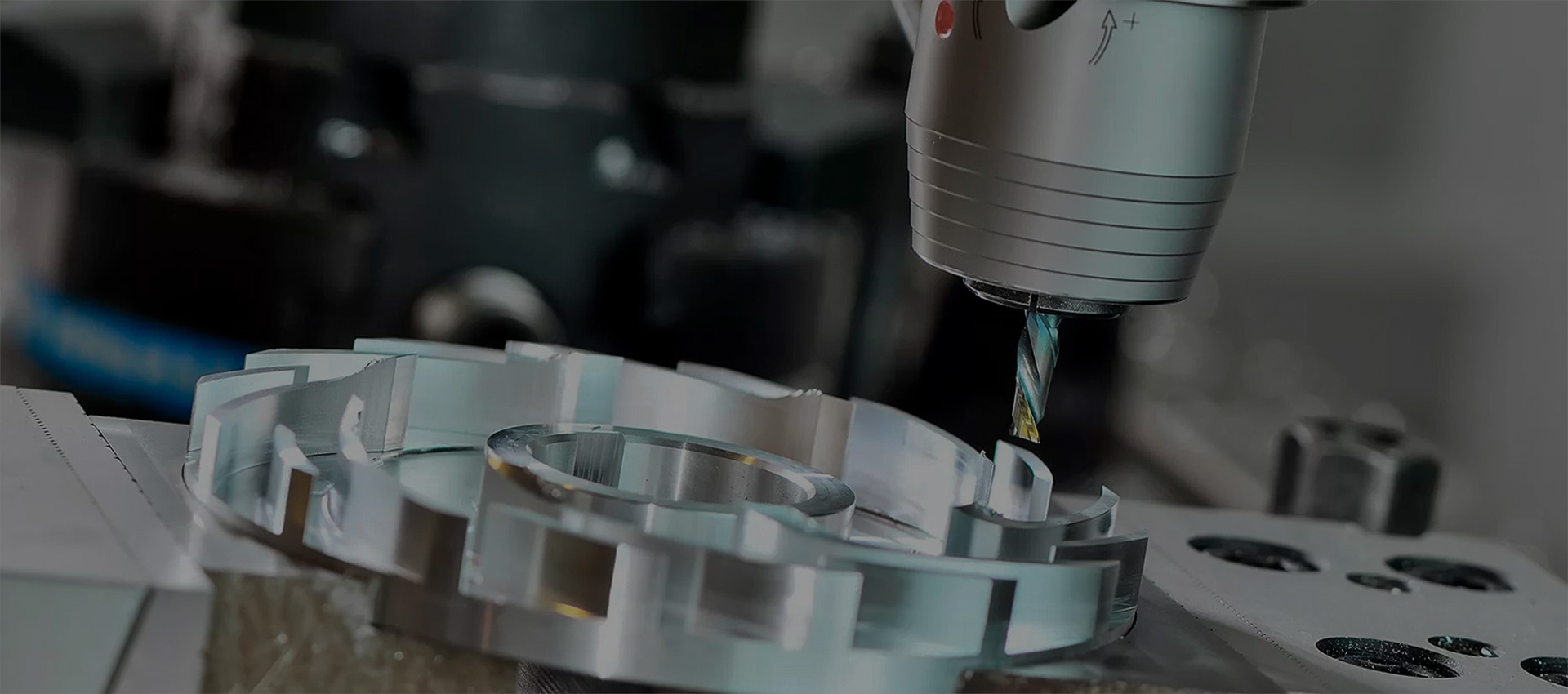

주조 후 CNC 가공을 위한 설계
많은 고품질 스테인리스강 주조품은 순수한 주조 부품이 아닙니다. 엔지니어링 주조에 CNC 가공 패키지를 더한 제품입니다. 바로 이 부분이 핵심입니다. 정밀 주조 그리고 CNC 가공 경쟁하기보다는 협력해야 합니다. 주조 공정은 효율적인 최종 형상을 만들어내고, 기계 가공은 최종적인 정밀 접합면을 만들어냅니다.
가공 여유
가공 여유는 주조 공차, 표면 변동, 변형, 고정 장치 변동 및 후처리 작업을 고려해야 합니다. 여유가 너무 적으면 가공면이 깨끗하지 않을 수 있습니다. 반대로 여유가 너무 많으면 CNC 가공 시간이 낭비되고 두꺼운 부분을 깊게 절삭하여 표면 아래의 기공이 드러날 수 있습니다. 일반적으로 소형 및 중형 스테인리스 주조품의 경우 가공 여유는 측면당 0.5~2.0mm 정도이지만, 대형 부품이나 중요 표면에는 더 많은 여유가 필요할 수 있습니다. 가공 여유는 형상 및 공정 능력에 따라 결정해야 합니다.
기준점
주조물에서 정확하게 위치를 파악할 수 있고 기능적 요구사항과 연관된 기준점을 선택하십시오. 곡면 주조 표면 뒤에 숨겨진 기준점은 고정 장치의 안정성을 저해할 수 있습니다. 가능하면 작은 주조 패드를 가공 기준점으로 설계하십시오. 기준점 A를 가공한 다음, 이를 기준으로 기준점 B와 중요 형상을 제어하십시오. 이렇게 하면 적층 오류와 검사 충돌을 줄일 수 있습니다.
고정 표면
적합한 고정면은 접근성이 좋고, 안정적이며, 견고하고, 반복성이 뛰어나야 합니다. 얇은 리브, 곡선형 장식면 또는 연마될 부분에는 클램핑을 하지 마십시오. 부품에 적절한 클램핑면이 없는 경우, 나중에 제거할 수 있는 희생 러그, 임시 패드 또는 기능이 없는 돌출부를 추가하십시오. 이는 복잡한 맞춤형 고정 장치를 제작하는 것보다 비용이 저렴할 수 있습니다.
나사산 특징
나사산은 일반적으로 주조 후 가공해야 합니다. 주조 나사산은 표면 조도, 플래시, 수축 및 검사의 어려움 때문에 정밀 조립에 적합하지 않은 경우가 많습니다. 보스를 주조할 때는 충분한 가공 여유를 확보하고, 파일럿 홀을 드릴링한 후 탭 또는 나사 밀링 가공을 하고, 나사 게이지 요구 사항을 명시해야 합니다. 인서트의 경우, 인서트 유형, 인발 하중 및 설치 절차를 정의해야 합니다.
주조 및 가공 전략: 최종 형상에 가까운 본체 주조 -> 기준면 설정 -> 보어 가공 및 면 밀봉 -> 드릴/탭 가공 -> 기능적 특징 검사. 모든 표면을 가공할 필요는 없습니다. 기능을 제어하는 표면만 가공하십시오.
흔히 저지르는 주조 설계 실수
견적 요청서(RFQ)에서 반복적으로 나타나는 다음과 같은 오류들. 각각의 오류는 비용, 납기, 불량률 증가 또는 품질 불확실성을 초래할 수 있습니다. 이러한 오류들을 조기에 수정하는 것이 시운전 후 금형을 수정하는 것보다 훨씬 경제적입니다.
- 날카로운 내부 모서리: 이는 응력 집중과 금속 유동성 저하를 초래합니다. 모서리를 가공할 예정이 아니라면 내부 곡률을 추가하십시오.
- 벽 두께가 지나치게 두꺼움: 두꺼운 단면은 수축 위험과 재료 비용을 증가시킵니다. 코어링을 통해 질량을 줄이거나 하중 전달 경로를 재설계하십시오.
- 벽면의 고르지 않은 부분: 갑작스러운 두께 변화는 얼룩덜룩한 부분을 만듭니다. 점진적인 블렌딩과 일정한 두께의 섹션을 사용하세요.
- 깊은 막다른 구멍: 주조, 세척 및 검사가 어렵습니다. 관통 구멍으로 재설계하거나 주조 후 가공해야 합니다.
- 얇은 갈비: 너무 얇은 리브는 휘거나 변형될 수 있습니다. 적절한 두께와 둥근 밑면을 사용하십시오.
- 너무 두꺼운 갈비: 두꺼운 갈빗대는 숨겨진 열점이 될 수 있습니다. 갈빗대는 인접한 벽보다 얇게 유지하세요.
- 불가능한 허용 오차: 주조 표면의 CNC 수준 정밀도는 비용을 증가시킵니다. 주조 및 가공 요구 사항을 분리하십시오.
- 가공 여유 없음: 중요 부위는 깨끗하게 정리되지 않을 수 있습니다. 가공이 필요한 부분에만 재료를 추가하십시오.
- 가공 여유가 너무 많음: 여분의 재료를 사용하면 시간이 낭비되고 기공이 드러날 수 있습니다. 특정 기능에 맞는 여유분을 사용하십시오.
- 데이터 전략이 부실함: 불안정한 기준점은 가공 및 검사 결과의 불일치를 초래합니다. 기준점은 설계 초기 단계에서 설정하십시오.
- 화장이나 밀봉 부위의 가르마 라인: 이로 인해 연삭 및 마무리 작업에 문제가 발생합니다. 분할선을 위험도가 낮은 표면으로 옮기십시오.
- 작은 주조 나사산: 일반적으로 나사산은 드릴로 뚫고 탭을 내야 합니다. 대신 보스 또는 파일럿을 주조하십시오.
- 장기간 지원되지 않는 코어: 코어 변위로 인해 벽 두께와 유동 면적이 변화합니다. 코어 지지대를 추가하거나 통로를 재설계하십시오.
- 크고 평평하며 얇은 패널: 냉각 또는 열처리 과정에서 변형될 수 있습니다. 곡률, 융기 또는 실제와 같은 평탄도 허용 오차를 추가하십시오.
- 표면 마감 사양이 불분명합니다. "매끄러운 마감"과 같은 모호한 표현은 분쟁을 야기할 수 있습니다. Ra 값, 연마 영역 및 합격 샘플을 구체적으로 명시하십시오.
- 습관적으로 선택한 재료: 304, 316, 17-4PH 및 듀플렉스 등급은 서로 호환되지 않습니다. 사용 환경과 부하에 따라 적절한 재질을 선택하십시오.
- 점검 계획 없음: 중요 부품에는 명확한 합격 기준이 필요합니다. 필요한 경우 압력 시험, 성능 시험(PT), 냉매 시험(RT), 중심 질량 측정(CMM) 또는 재료 인증서를 명시하십시오.
- 조립 순서 무시: 주조된 형상은 제조는 가능하지만 고정, 가공, 연마 또는 조립이 불가능할 수 있습니다. 전체 공정을 검토하십시오.
설계 최적화 사례 연구
사례 1: 펌프 임펠러
오리지널 디자인: 임펠러는 마치 통 스테인리스강을 깎아 만드는 것처럼 설계되었습니다. 두꺼운 허브 부분, 날카로운 블레이드 뿌리, 엄격한 주조 프로파일 공차를 가지고 있었고, 명확한 가공 기준점이 없었습니다. 고객은 CNC 가공 없이 블레이드 전체 프로파일이 엄격한 형상을 충족하기를 기대했습니다.
문제: 두꺼운 허브는 수축 위험을 초래했고, 날카로운 블레이드 뿌리는 응력 집중을 증가시켰습니다. 또한 도면에는 유압 성능에 필요하지 않은 검사 공차가 요구되었습니다. 가공에는 맞춤형 고정 장치와 광범위한 수작업 블렌딩이 필요했을 것입니다.
최적화된 디자인: 허브의 질량을 줄이기 위해 코어를 제작하고, 블레이드 뿌리 반경을 증가시켰으며, 후면을 주요 가공 기준으로 지정하고, 보어, 키홈 및 장착면만 가공했습니다. 블레이드 프로파일 공차는 샘플 승인을 거쳐 실제 주조 공차에 맞게 변경했습니다.
결과: 주조 품질이 향상되고, 균형이 더욱 일관적으로 유지되었으며, CNC 가공 시간이 단축되었습니다. 또한 기능적 요구사항과 외관 또는 중요하지 않은 표면 요구사항이 분리됨에 따라 고객은 도면 검토 주기를 단축할 수 있었습니다.
사례 2: 해양 하드웨어 부품
오리지널 디자인: 클리트 형태의 해양 하드웨어 부품은 304 스테인리스강으로 제작되었으며, 내부 모서리는 직각이고, 장착용 돌출부는 견고하며, 전체 표면은 광택 처리되었습니다. 볼트 구멍은 위치 공차가 엄격한 주조 구멍으로 지정되었습니다.
문제: 염화물 노출에 대한 재료 선택은 적절하지 않았습니다. 두꺼운 돌출부는 과열 지점을 발생시켰고, 전체 연마 작업은 인건비를 증가시켰습니다. 주조 볼트 구멍은 조립 요구 사항을 안정적으로 충족하지 못했습니다.
최적화된 디자인: 사용 환경에 따라 재질을 CF8M 또는 316L로 변경했습니다. 돌출부는 코어링 처리 후 베이스와 매끄럽게 연결했습니다. 연마는 눈에 보이는 외부 표면에만 적용했습니다. 볼트 구멍은 파일럿 위치로 주조한 후 주조 후 드릴링했습니다.
결과: 내식성이 향상되고, 연마 시간이 단축되었으며, 조립 일관성이 개선되었습니다. 모든 표면을 기계 가공된 형상으로 만들지 않고도 해양 환경에 더욱 적합한 부품이 되었습니다.
사례 3: 밸브 본체
오리지널 디자인: 밸브 본체는 두꺼운 플랜지 연결부, 깊은 막힌 포트, 여러 개의 내경 사이의 엄격한 주조 동심도, 그리고 압력 시험 여유분이 없는 특징을 가지고 있었습니다. CAD 모델에서는 리브가 압력 경계와 만나는 부분에 날카로운 연결부가 나타났습니다.
문제: 수축 위험은 플랜지와 보스 교차점 주변에 집중되어 있었습니다. 깊은 막힌 부분은 세척하기 어려웠습니다. 동심도 요구 사항은 기능적으로 중요했지만, 가공된 구멍 대신 주조 표면에 적용되었습니다.
최적화된 디자인: 플랜지 연결부는 테이퍼형으로 가공되었고, 내부 모서리에는 더 큰 반경이 적용되었으며, 막힌 부분은 가능한 한 관통 가공으로 변경되었고, 구멍과 밀봉면에는 가공 여유분이 추가되었습니다. 도면에는 주요 표면에 대한 압력 시험 및 액체 침투 검사가 명시되어 있었습니다.
결과: 주조 공정이 간소화되어 공급, 세척, 가공 및 검사가 용이해졌습니다. 가공은 외관 표면보다는 유동 및 밀봉 형상에 중점을 두게 되었습니다. 합격 기준이 명확해짐에 따라 품질 위험이 감소했습니다.
| 사례 | 주요 디자인 변경 사항 | 비용 절감 원천 | 가공 감소 소스 |
|---|---|---|---|
| 펌프 임펠러 | 코어 허브, 더 큰 블레이드 반경, 정의된 기준점 | 폐기물 발생 위험 감소 및 수동 혼합 작업 감소 | 구멍과 장착 인터페이스 부분만 가공되었습니다. |
| 해양 하드웨어 | 316/CF8M 재질, 코어드 보스, 제한적 연마 | 연마 및 재작업 감소 | 주조 구멍을 수정하는 대신 드릴로 볼트 구멍을 뚫으세요. |
| 밸브 본체 | 테이퍼형 전환부, 정밀 가공된 밀봉면, 검사 계획 | 수축률 및 압력 테스트 위험 감소 | 가공은 주로 구멍과 밀봉면을 대상으로 진행되었습니다. |
견적 요청서 발송 전 설계 체크리스트
- STEP 또는 STP 파일, 2D 도면, 재료 등급, 연간 생산량 및 목표 적용 분야를 보내주십시오.
- 기능적 표면, 미용적 표면 및 중요하지 않은 주조 표면을 식별합니다.
- 가공된 치수와 주조된 치수를 표시하십시오.
- 부품 크기와 합금에 따른 실제 벽 두께를 확인하십시오.
- 모서리, 리브 바닥, 보스 바닥 및 연결부에 내부 곡률 반경을 추가합니다.
- 고립된 두꺼운 부분은 피하고, 가능하면 두꺼운 암석 덩어리는 코어링하여 제거하십시오.
- 두꺼운 부분과 얇은 부분 사이에 점진적인 전환을 사용하십시오.
- 가공 여유는 전체적으로 정의하지 말고, 각 형상별로 정의하십시오.
- CNC 가공 및 검사를 위한 기준점 전략을 제공합니다.
- 중요 구멍, 나사산, 밀봉면 및 베어링 끼워맞춤을 가공된 형상으로 변환합니다.
- 왁스 금형 제작에 드래프트가 필요한지 검토하십시오.
- 분할선은 밀봉면, 광택면 및 기준면에서 멀리 떨어뜨려 배치하십시오.
- 영역별 표면 마감 요구 사항을 명시하십시오.
- 열처리, 부동태화, 연마, 압력 시험 및 비파괴 검사 요구사항을 정의하십시오.
- 부식 환경, 온도, 하중 및 규제 요건을 명시하십시오.
- 금형 출시 전에 파운드리에 DFM(설계 제조성) 관련 피드백을 제공해 달라고 요청하세요.
자주 묻는 질문
1. 스테인리스강 정밀주조의 최소 벽 두께는 얼마입니까?
소형 스테인리스강 정밀 주조품의 경우 2.0~3.0mm 두께도 가능하지만, 실제 설계에서는 3.0~4.0mm가 더 안전한 시작 범위입니다. 대형 부품, 압력 부품 및 하중 지지 부품은 일반적으로 더 두꺼운 벽 두께가 필요합니다. 합금 종류, 형상 및 품질 요구 사항에 따라 한계가 달라질 수 있으므로 항상 주조 공장과 확인하십시오.
2. 실을 직접 주조할 수 있습니까?
나사산은 일반적으로 주조 후에 가공해야 합니다. 주조된 나사산은 제어 및 검사가 어렵습니다. 더 나은 설계는 돌출부 또는 파일럿 형상을 주조한 다음 드릴링 및 탭핑 또는 나사 밀링으로 최종 나사산을 가공하는 것입니다.
3. 정밀 주조는 어떤 공차를 달성할 수 있습니까?
정밀 주조는 주조 공차를 우수하게 유지할 수 있으며, 작은 치수의 경우 수십분의 1mm 이내의 정밀도를 보이는 경우가 많습니다. 그러나 큰 치수, 평탄도, 직진도 및 동심도와 같은 정밀도가 요구되는 경우에는 더 넓은 공차를 적용하거나 가공 가공을 해야 합니다. 특히 중요한 접합부는 가공 가공해야 합니다.
4. 주조 방식이 CNC 가공 방식보다 저렴한가요?
주조는 원자재 낭비와 CNC 가공 시간 단축 덕분에 복잡한 스테인리스 부품 제작에 더 저렴한 경우가 많습니다. 반면 CNC 가공은 단순하고 소량 생산되는 부품이나 시제품 제작에 더 저렴할 수 있습니다. 최적의 선택은 형상, 수량, 공차, 재질 및 마감 요구 사항에 따라 달라집니다.
5. 주조 대신 단조를 선택해야 하는 경우는 언제인가요?
기하학적 복잡성보다 결정립 방향성, 높은 충격 강도 또는 극한 피로 성능이 더 중요한 경우에는 단조를 선택하십시오. 형상 복잡성, 내부 특징, 거의 최종 형상에 가까운 모양, 그리고 가공 감소가 더 중요한 경우에는 정밀 주조를 선택하십시오.
6. 해양 주조에 가장 적합한 스테인리스강 등급은 무엇입니까?
CF8M, 316 또는 316L은 몰리브덴 함량이 304에 비해 내식성을 향상시키기 때문에 해양 하드웨어에 일반적으로 사용됩니다. 염화물 농도가 높은 환경에서는 2205 또는 2507과 같은 듀플렉스강을 고려할 수 있습니다.
7. 304 스테인리스강은 옥외 주조에 적합한가요?
304 또는 CF8 스테인리스강은 온화한 옥외 환경에서는 사용 가능하지만, 해양 환경이나 고농도 염화물 노출에는 적합하지 않습니다. 염수 분무, 연안 환경 또는 화학 물질 노출이 있는 경우에는 316/CF8M 또는 듀플렉스 스테인리스강을 고려해야 합니다.
8. 인베스트먼트 주조로 내부 통로를 만들 수 있습니까?
네, 하지만 내부 통로는 세심한 코어 설계, 지지, 청소 접근성 및 검사가 필요합니다. 복잡한 내부 공동은 주조 공장과 조기에 협의해야 합니다.
9. 가공 여유분을 얼마나 추가해야 할까요?
소형 및 중형 스테인리스 주조품은 가공면에 측면당 약 0.5~2.0mm의 여유를 두는 경우가 많지만, 정확한 여유량은 부품 크기, 공차, 변형 위험 및 가공 전략에 따라 달라집니다. 모든 곳에 과도한 여유를 두지 마십시오.
10. 주조품에 날카로운 모서리가 허용됩니까?
외부 모서리는 날카롭게 만들 수 있지만, 내부 모서리는 날카롭게 만들지 않아야 합니다. 필렛을 사용하여 금속 유동성을 개선하고 응력 집중을 줄이며 수축 위험을 낮추십시오.
11. 정밀 주조에는 드래프트가 필요한가요?
왁스 패턴 분리를 위해 일부 표면에는 경사각이 필요합니다. 경사각은 다른 주조 방법에 비해 제약이 적지만, 깊은 포켓이나 금형으로 성형된 표면에는 여전히 1~3도의 경사각이나 특수 공구가 필요할 수 있습니다.
12. 얇은 갈비뼈도 주형으로 만들 수 있나요?
길이가 짧고, 재료 공급이 원활하며, 공정 한계를 넘지 않는다면 얇은 리브도 주조할 수 있습니다. 리브 두께는 일반적으로 인접한 벽 두께의 50~70%로 설계되며, 응력과 수축을 줄이기 위해 밑면은 둥글게 처리됩니다.
13. 주조 상태에서 가능한 표면 마감은 무엇입니까?
주조된 정밀주조 표면은 일반적으로 쉘 공정 및 형상에 따라 Ra 3.2~6.3 마이크로미터 범위에 있습니다. 필요한 경우 연마, 전해연마 또는 CNC 가공을 통해 표면 조도를 개선할 수 있습니다.
14. 스테인리스강 주물을 연마할 수 있습니까?
예. 스테인리스강 주조품은 기계적으로 연마할 수 있지만, 설계 시 공구 접근성을 고려해야 하며, 눈에 보이는 표면에 분할선이나 게이트 자국이 생기지 않도록 해야 합니다. 연마 요구 사항은 영역별로 명시해야 합니다.
15. 수축 기공률을 줄이려면 어떻게 해야 하나요?
벽 두께를 균일하게 유지하고, 특정 부위가 지나치게 두꺼워지는 것을 방지하며, 곡면 모서리에 곡률을 주고, 코어 두께가 두꺼운 돌출부를 만들고, 주조 공정에서 게이팅 및 공급 방식을 조정하십시오. 모든 수축 위험을 가공재를 추가하는 것으로 해결하려고 하지 마십시오.
16. 밀봉면은 주조해야 할까요, 아니면 기계 가공해야 할까요?
중요한 밀봉면은 일반적으로 주조 후 가공해야 합니다. 주조된 표면은 중요하지 않은 많은 영역에는 적합하지만, 안정적인 가스켓 압축, 금속 대 금속 밀봉 또는 정밀한 평탄도에는 적합하지 않습니다.
17. 견적을 받으려면 어떤 파일 형식으로 보내야 하나요?
STEP 또는 STP 파일과 2D 도면을 함께 보내주십시오. 도면에는 재질, 공차, 표면 마감, 열처리, 검사 및 가공이 필요한 표면을 명시해야 합니다.
18. 정밀 주조가 용접 제작을 대체할 수 있을까요?
대부분의 경우 그렇습니다. 특히 용접 조립품을 하나의 일체형 부품으로 변환할 수 있는 경우에는 더욱 그렇습니다. 주조는 용접 변형, 누출 경로, 연삭 작업 및 조립 노동력을 줄일 수 있습니다. 경제성은 금형 비용과 생산량에 따라 달라집니다.
19. 듀플렉스 스테인리스강은 주조하기가 더 어렵습니까?
듀플렉스 스테인리스강은 상평형과 내식성을 유지하기 위해 세심한 공정 및 열처리 관리가 필요합니다. 염화물 환경에서 매우 유용하지만, 주조 공장에서는 듀플렉스강의 야금학적 특성을 제대로 이해해야 합니다.
20. 주조 공장은 얼마나 일찍 설계를 검토해야 할까요?
주조 업체는 금형 제작 개시 전, 가급적 도면 확정 전에 설계를 검토해야 합니다. 초기 DFM(설계 제조성 평가) 피드백을 통해 금형 변경, 샘플 제작 지연 및 불필요한 가공 비용을 줄일 수 있습니다.
결론
성공적인 스테인리스강 정밀 주조는 주조 공정을 고려한 설계에서 시작됩니다. 균일한 벽면 단면, 충분한 곡률 반경, 실제와 유사한 구멍, 깔끔한 분할선, 정밀하게 정의된 가공 가능 면적, 실용적인 공차, 그리고 사용 환경에 따른 재료 선택을 활용해야 합니다. 기능에 중요한 부분만 가공하고, 요구 사항을 충족할 수 있는 경우 중요하지 않은 형상은 주조 상태 그대로 유지해야 합니다. 주조, 열처리, 후가공, CNC 가공 및 검사를 하나의 제조 공정으로 간주해야 합니다.
신규 프로젝트의 경우, AODSON에 STEP 또는 STP 파일, 2D 도면, 재료 요구사항, 목표 수량 및 적용 조건을 보내주십시오. AODSON 엔지니어링 팀은 금형 제작 시작 전에 주조 가능성, 가공 전략, 스테인리스강 등급 선정 및 견적 계획에 대한 설계를 검토해 드립니다.
