クローズドアイおよびオープンフック式機械ねじファスナー

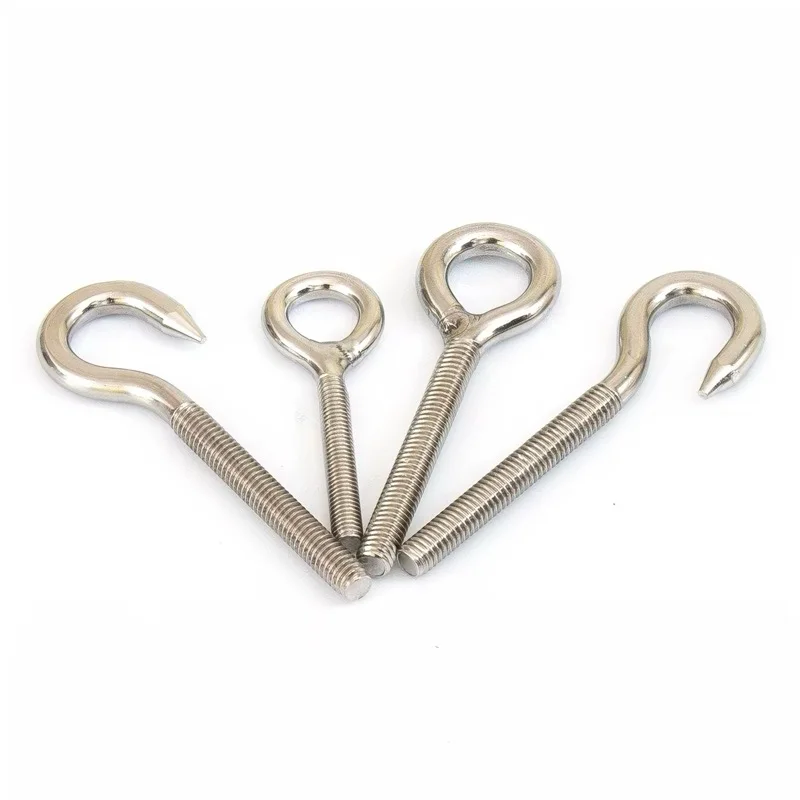

この製品シリーズは、長い外ネジ付きシャンクに2種類のヘッド形状（閉じたループ状のアイと開いたフック）を提供しています。付属の写真には、両方の形状と異なる比率が示されています。まずヘッド形状を選択し、次に相手部品に合わせてネジとシャンクの寸法を指定してください。.
参照仕様
| パラメータ | 参照および注文要件 |
|---|---|
| ヘッドオプション | 写真の通り、アイが閉じたタイプとフックが開いたタイプがあります。これらは別々の構成であり、混合セットではありません。. |
| スレッドサイズ参照 | サプライヤーの参照情報には、M4、M5、M6、M8、M10が記載されています。選択したヘッド形状について、在庫状況、ピッチ、公差クラスを確認してください。. |
| ねじの方向 | 参照オプションに右ねじが表示されます。相手部品と照らし合わせて確認してください。. |
| 素材と仕上げ | 供給業者の記載では304ステンレス鋼となっていますが、亜鉛メッキも施されているとされています。これらの詳細は未確定です。ご注文前に実際の材質とメッキ仕様をご確認ください。外観だけではどちらも判断できません。. |
| シャンク寸法 | 全長、使用可能なねじ部長さ、およびねじ部以外の部分は図面に明記すること。. |
| 目の形状 | 内側の幅と高さ、断面直径、接合部の要件、および向きを指定してください。. |
| フックの形状 | 開口部、内寸、断面直径、先端形状を指定してください。保持ラッチは図示されていません。. |
| パフォーマンス | 参照資料には、使用荷重制限、耐荷重値、強度等級、または吊り上げ承認は規定されていません。. |
| アクセサリー | 嵌合ナット、ワッシャー、その他の金具類は別途仕様書が必要であり、付属しているとは限りません。. |
2種類の頭部形状から選択する

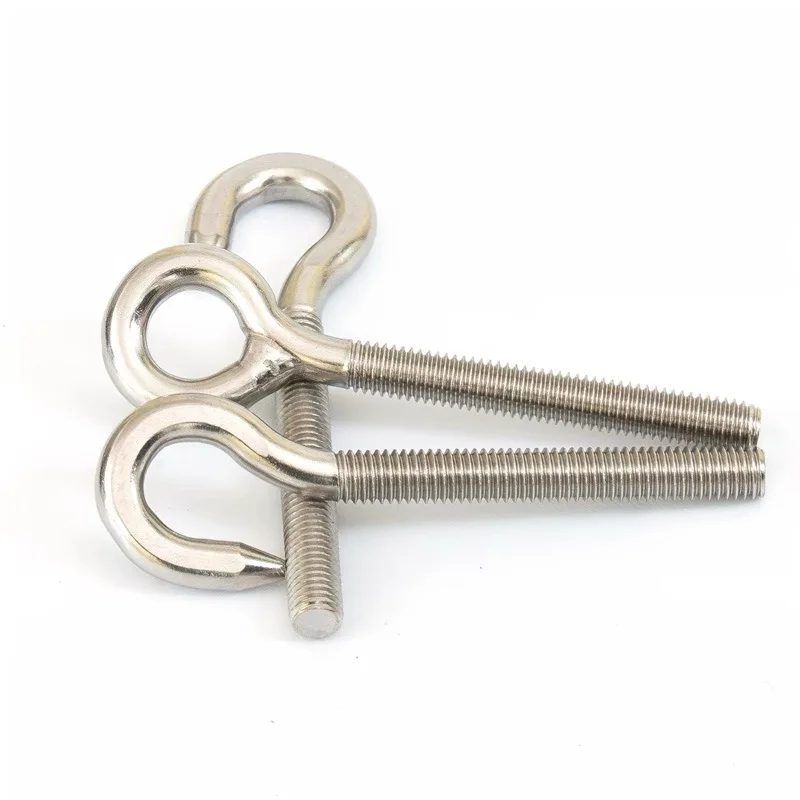

閉じたアイはループ状のインターフェースを提供し、開いたフックはアクセス可能な開口部を提供します。コネクタの寸法と保持要件は、選択した形状に合わせてください。開いたフックを閉じたアイと互換性があるものとして扱わないでください。アイの形状については、外観から強度を推測するのではなく、必要な接合部の構造と許容基準を定義してください。.
写真のシャンクは機械ねじが切られており、先端は鈍角です。木ねじフックのように尖った形状ではありません。お見積もりをご依頼の際は、嵌合するねじ穴またはナット、嵌合可能箇所、および取り付けクリアランスをご指定ください。.
用途と検査範囲
問い合わせ内容としては、一般的な接続金具、ディスプレイ什器、その他安全性が重要でないアセンブリなどが挙げられます。適合性は設計全体によって異なります。このページでは、これらの部品を定格吊り上げアイ、落下防止アンカー、または人員支持金具として認定するものではありません。.
ねじの嵌合、シャンクの長さ、アイまたはフックの寸法、アライメント、表面状態、およびアイジョイントの特徴に関する検査要件を定義します。材料証明書、コーティング検証、または荷重試験が必要な場合は、実現可能性と文書範囲を確認できるように、注文前にそれらを要求してください。参照 AODSONの品質管理能力.
よくある質問
これらの部品は304ステンレス鋼製ですか、それとも亜鉛メッキされていますか？
提供された資料には両方の説明が含まれています。したがって、材質と仕上げは確認が必要です。見積書には、基材とコーティングを別々に記載する必要があります。.
目を閉じた状態でリフトアップすることはできますか？
本製品には吊り上げ定格は設定されていません。ループ形状やねじサイズのみに基づいて、この製品を定格吊り上げ金具として選定しないでください。適切な製品レビューのために、用途と必要な検証情報をご提供ください。.
糸のサイズは、アイまたはフックの寸法も示していますか？
いいえ。ヘッドの寸法と使用可能なシャンクの長さを、ねじの直径、ピッチ、方向と併せて個別に指定してください。.
アイボルトまたはフックボルトの見積もりを依頼する
選択したヘッド形状、図面または寸法入りスケッチ、ねじの種類、シャンクの長さ、アイまたはフックの寸法、材質、仕上げ、数量、および納品先をお送りください。接続方法、受入試験、および必要な書類についても記載してください。非標準仕様の詳細は、実現可能性の検討のために提出できます。.
