手動固定用T型ハンドルネジ

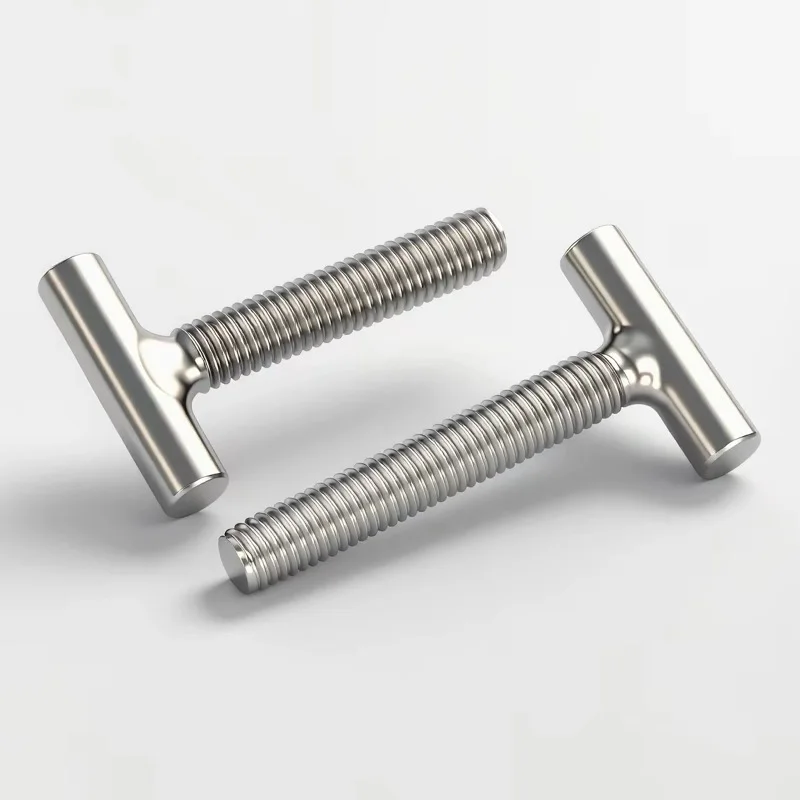

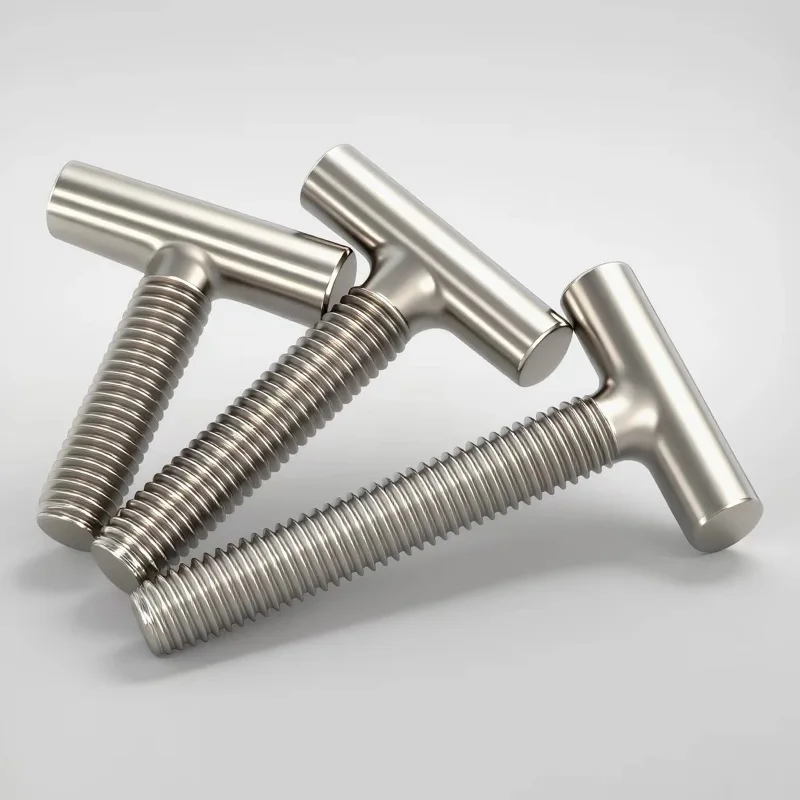

横方向の丸型グリップは、ねじ付きシャンクを回転させるための手動操作インターフェースを提供します。この形式は、選択したねじ、係合、およびグリップの形状が相手部品と一致する場合、繰り返し手動調整が必要なアセンブリに適しています。掲載されている画像は、寸法図や検査済みの生産サンプルではなく、構成を示すものです。.
参照仕様と選択
| パラメータ | 参照および注文要件 |
|---|---|
| 製品タイプ | 外ねじ付きT型ハンドルクランプボルト／手ねじ |
| 材料 | 仕入先参照番号に304ステンレス鋼と記載されています。見積書とともに、グレードおよび必要な材料関連書類を確認してください。. |
| 工事 | 参照資料では、溶接されたT字型グリップとシャンクについて説明しています。接合部の形状および製造要件は、図面上で合意する必要があります。. |
| スレッドサイズ参照 | 参照オプションにはM4が表示されています。M5、M6、M8、M10、M12は参照タイトルに記載されています。選択したアイテムの在庫状況、ピッチ、左右対称性、公差クラスを確認してください。. |
| 長さに関する参考情報 | 付属の資料にはM4×20とM4×25が記載されています。長さの測定方法と使用可能なねじ部の長さを確認してください。図は縮尺どおりではありません。. |
| ハンドル形状 | 横方向円筒形グリップ。グリップの長さ、直径、端部処理、およびアセンブリ周囲のクリアランスを指定してください。. |
| シャンク端 | 端部の形状および面取りに関する要件は別途指定する必要があります。図から正確な詳細を推測しないでください。. |
| 表面 | 写真は光沢のあるメタリックな外観を示しています。実際の仕上がりや外観の許容基準については、別途確認が必要です。. |
| パフォーマンスとアクセサリー | 締め付け力、トルク、耐荷重は規定されていません。嵌合ナット、ワッシャー、その他の付属品は含まれていません。. |
糸とハンドルの封筒を確認してください
- 交尾糸： 公称直径だけでなく、ねじの名称とピッチも指定してください。.
- 使用可能な長さ： ねじ部の長さ、嵌合要件、および相手部品の利用可能な深さを特定します。.
- 旋回クリアランス： ハンドルを完全に操作できるスペースと、操作者の手が収まるスペースを確保してください。.
- 連絡方法： ねじが部品同士を固定するものか、接触面に作用するものかを明記し、必要な端部の形状を指定してください。.
申請および検査要件
用途としては、治具の調整、機器の停止、取り外し可能な固定点などが考えられます。これらはあくまで使用例であり、特定の力や使用サイクルへの適合性を保証するものではありません。ご注文前に、動作条件、トルク、接合強度に関する許容基準をお知らせください。.
承認された仕様書には、ねじゲージ要件、有効長さ、グリップ寸法、グリップとシャンクのアライメント、接合部の状態、表面の受入条件を含めてください。材料レポートまたは追加テストが必要な場合は、見積もり段階で依頼して、範囲と入手可能性を確認してください。詳細については、当社の 品質管理能力.
よくある質問
これはTスロットボルトですか？
このページに掲載されているのは、ねじ付きシャンクに取り付けられた円筒形のハンドグリップであり、機械テーブルのT溝に嵌め込むための長方形のヘッドではありません。ご注文前に、必要なヘッドの形状をご確認ください。.
画像から直接長さを選択できますか？
いいえ。画像はあくまでも参考用です。図面または購入仕様書に、ねじの種類、長さ測定基準、および使用可能なねじ部長さを明記してください。.
締め付けトルクはどのくらいにすべきですか？
提供された情報ではトルク定格は定められていません。想定される組み立て方法とその要件を確認する必要があります。このリストは、汎用的なトルク値または締付力値を提供するものではありません。.
T型ハンドルボルトの見積もりを依頼する
図面または選択した参照資料、材質、ねじサイズとピッチ、シャンク長、グリップ寸法、仕上げ、数量、および納品先をお送りください。接合検査、材料文書、または性能要件があれば、それらも併せてご記載ください。非標準寸法については、入手可能とみなすのではなく、実現可能性の検討のためにご提出ください。.
