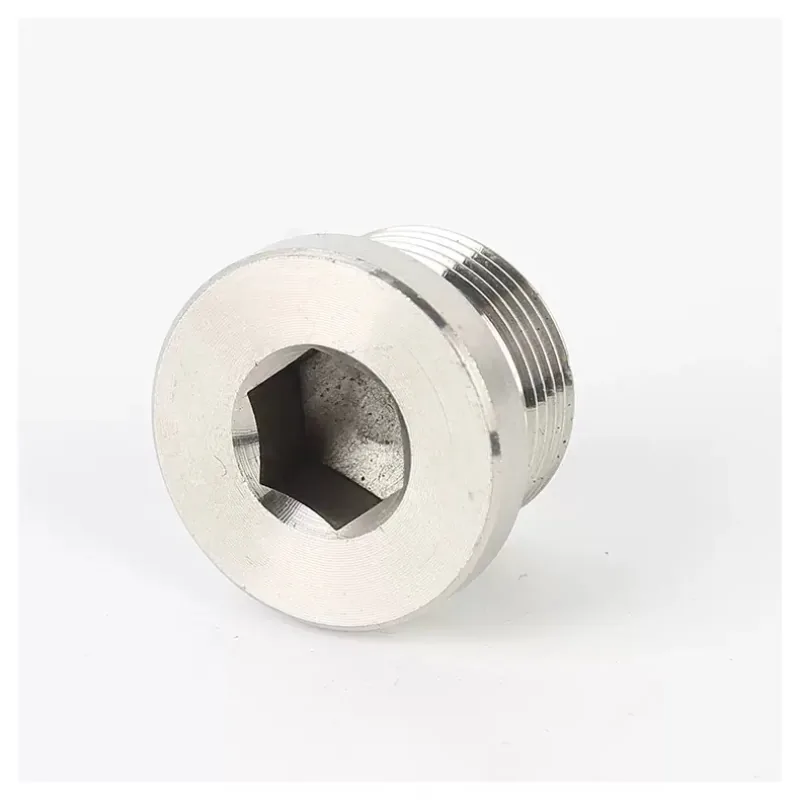

Edelstahl-Sechskant-Flansch-Rohrstopfen Sie vereinen einen kompakten Innenantrieb, ein Außengewinde, eine Flanschfläche und einen austauschbaren Dichtring in einem einzigen Verschlussbauteil. Sie dienen zum Verschließen ungenutzter Anschlüsse in Verteilern, Ventilen, Pumpen, Hydraulikanlagen, Prozessmaschinen und OEM-Baugruppen, bei denen der Platz für einen Außenschlüssel begrenzt ist.
Produktspezifikationen und individuelle Optionen
| Produktart | Flanschstopfen mit Außengewinde und Innensechskant |
|---|---|
| Körpermaterial | Edelstahl oder projektspezifische technische Legierung |
| Thread-Optionen | Metrisch, BSPP, BSPT, NPT oder zeichnungsspezifisch |
| Fahren | Innensechskantaufnahme; Aufnahmegröße und -tiefe gemäß Spezifikation |
| Siegel | Ein Elastomer-Dichtungsring wurde entsprechend dem Fluid, der Temperatur, dem Druck und der Passfläche ausgewählt. |
| Beenden | Bearbeitet, gereinigt, passiviert, poliert oder projektspezifisch |
| Anpassung | Gewinde, Flanschdurchmesser, Kopfhöhe, Muffen, Dichtungsnut, Material, Kennzeichnung, Prüfung und Verpackung |

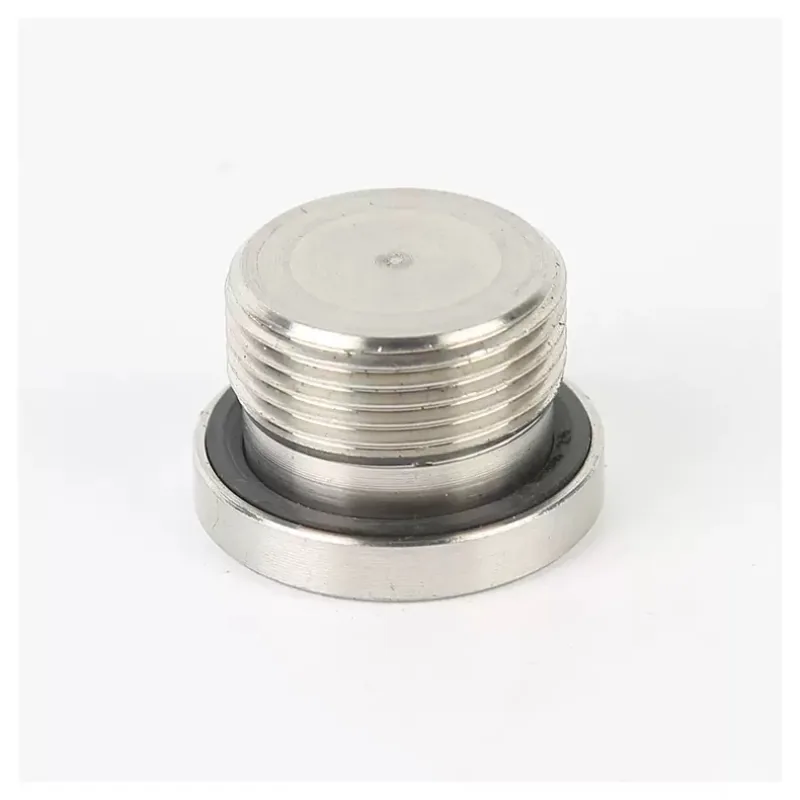

Flansch- und O-Ring-Dichtungsschnittstelle
Der Flansch dient als kontrollierter Anschlag und unterstützt eine Flächendichtung am Gegenanschluss. Die Dichtleistung hängt von der Nutgeometrie, der Ebenheit des Flansches, der Oberflächenbeschaffenheit, dem Zustand der Dichtfläche, der Elastomerzusammensetzung, der Kompression, dem Anzugsmoment, dem Medium, der Temperatur und dem Druck ab. Diese Komponenten sollten als Einheit spezifiziert und nicht allein anhand der Nenngewindegröße ausgewählt werden.
Überlegungen zu Design und Bestellung
Prüfen Sie die genauen Gewindenormen und Dichtflächenabmessungen. Parallel- und Kegelgewinde sowie NPT-, BSP- und metrische Gewindeformen sind nicht automatisch austauschbar. Stellen Sie sicher, dass der zulässige Einbauraum und die Werkzeugzugänglichkeit so gewährleistet sind, dass die Innensechskantmutter das erforderliche Anzugsdrehmoment ohne übermäßige Belastung übertragen kann.
Wichtigste Produktmerkmale
- Flacher Innensechskantantrieb für beengte Baugruppen
- Integrierter Flansch für kontrollierte Einbautiefe und Flächenabdichtung
- Sondergewinde, Flanschabmessungen, Muffengrößen und Dichtungsnuten
- Optionale Passivierung, Materialprüfung, Messung und Projektkennzeichnung
Typische Anwendungen
- Hydraulik- und Pneumatikverteiler
- Pumpen, Ventile, Getriebe und Prozessanlagen
- Öleinfüll-, Ablass-, Prüf- und Inspektionsöffnungen
- Industriemaschinen und kundenspezifische OEM-Baugruppen
Druck- und Medienkompatibilität
Dem Stopfen allein sollte keine universelle Druckangabe zugeordnet werden. Die zulässige Betriebsart hängt vom Werkstoff des Stopfenkörpers, dem Gewindeeingriff, dem Gegenstück, der Flansch- und Nutgeometrie, dem Dichtungsmittel, dem Anzugsmoment, dem Medium, der Temperatur, der Zyklusbelastung und den geltenden Normen ab. Die endgültigen Druck- und Leckageanforderungen müssen der genehmigten Montagespezifikation entnommen werden.
Qualitätskontrolle und Inspektion
Die Prüfung kann die Materialprüfung, Gewindemessung, Messung der Innenmaße der Muffen, Ebenheit des Flansches, Nutmaße, Oberflächenbeschaffenheit, Dichtungsidentifizierung, Sauberkeit und Chargenrückverfolgbarkeit umfassen. Maßberichte, Materialzertifikate und projektspezifische Dichtheits- oder Druckprüfungen können auf Anfrage bereitgestellt werden.
OEM-Anpassung und Informationen zu Angebotsanfragen
Für ein genaues Angebot benötigen wir folgende Angaben:
- Vollständige Gewindebezeichnung und Zeichnung der Passbohrung
- Körpermaterial und erforderliche Oberflächenbehandlung
- Flansch-, Muffen-, Nut- und Gesamtabmessungen
- Anforderungen an Fluid, Betriebsdruck, Temperatur und Dichtungsmaterial
- Menge, Inspektion, Prüfung, Kennzeichnung, Verpackung und Bestimmungsort
Fordern Sie ein Angebot für diese Komponente an., verwandte Inhalte durchsuchen Rohrverbindungsstücke und Kupplungen, oder überprüfen Sie AODSON CNC-Bearbeitung Und Qualitätskontrolle Fähigkeiten.
Häufig gestellte Fragen
Können die Gewinde- und Innensechskantabmessungen individuell angepasst werden?
Ja. Gewindeform, Eingriffslänge, Flanschdurchmesser, Muffengröße und -tiefe, Nutgeometrie, Material und Oberflächenbeschaffenheit können nach einer Machbarkeitsprüfung gemäß einer genehmigten Zeichnung gefertigt werden.
Welches O-Ring-Material sollte verwendet werden?
Die Dichtungsmasse muss anhand des tatsächlichen Mediums, der Temperatur, des Drucks, der Einwirkungszeit und der geltenden Kundennorm ausgewählt werden. Bitte geben Sie diese Bedingungen an, damit die Kompatibilität vor der Angebotserstellung geprüft werden kann.
Was ist erforderlich, um eine Druckfestigkeitsklasse zu ermitteln?
Bitte geben Sie die vollständige Konstruktion des Anschlusses, das Material, den Gewindeeingriff, die Dichtungsanordnung, das Anzugsmoment, das Medium, die Temperatur, den Druckzyklus sowie die erforderliche Norm oder Prüfmethode an. Die Nennleistung bezieht sich auf die zugelassene Baugruppe, nicht nur auf das Steckerbild.
