304ステンレス鋼製カムロックカップリング, カムアンドグルーブカップリングとも呼ばれるこのカップリングは、ホース、ポンプ、タンク、プロセス機器などを素早く着脱可能な接続で接続します。メス側のカップリングにある2つのカムアームがオス側のアダプタの溝にしっかりと固定されるため、作業者は毎回アセンブリ全体をねじ込むことなく、配管の接続や切断を行うことができます。.
カムロックカップリングの種類と接続オプション
カムロックエンドを必要なホースまたはパイプのインターフェースに合わせることで、適切なタイプを選択できます。AODSONは、以下の一般的な構成を製造および組み立てることができます。
| タイプ | 繋がり | 典型的な使用例 |
|---|---|---|
| あ | メスパイプねじ付きオスカムロックアダプター | メスネジ付きポートをカムロックホースに接続する |
| B | オスパイプねじ付きメスカムロックカプラー | ねじ込み式の入口または出口をオス型アダプタに接続します。 |

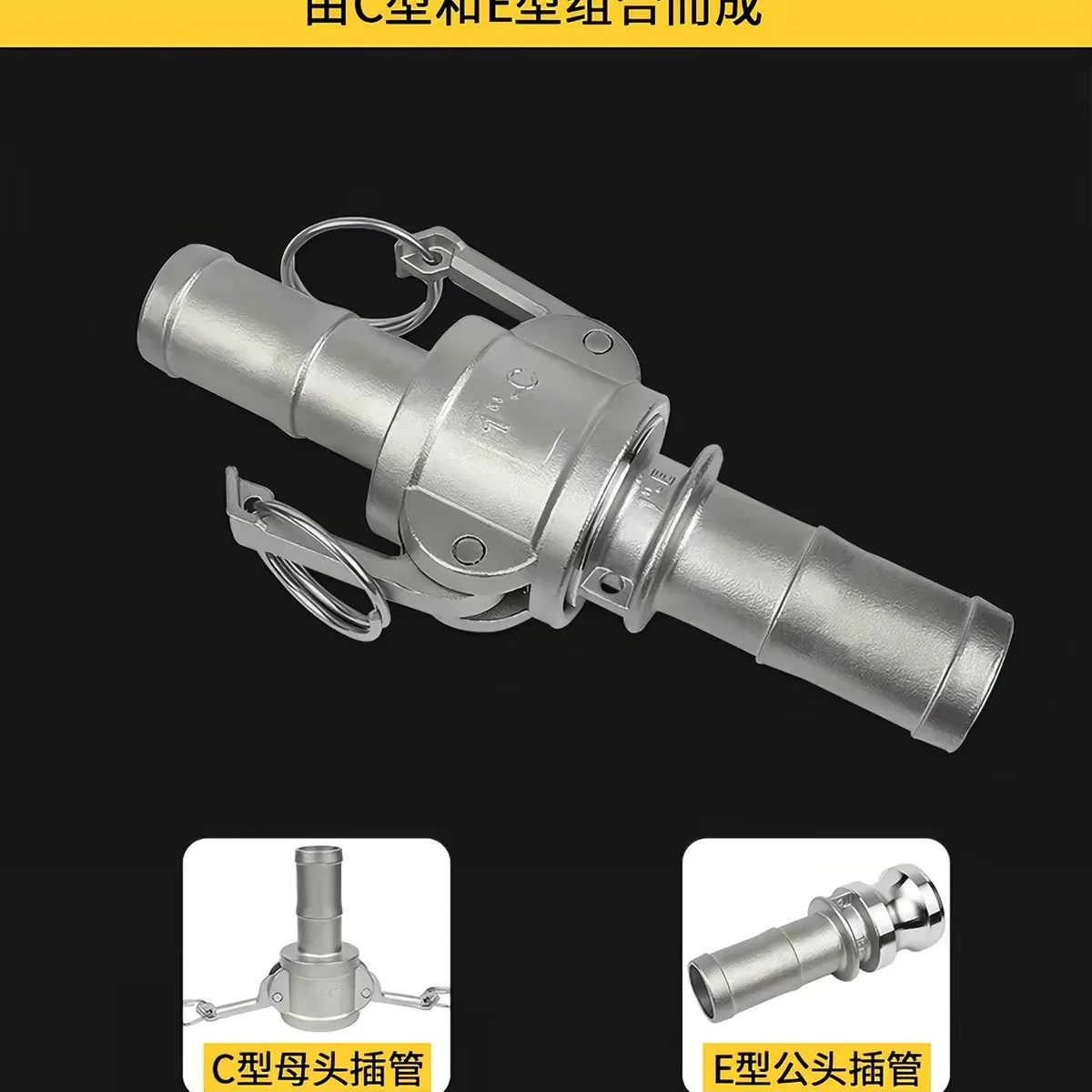

| C | ホースシャンク付きメスカムロックカプラー | ロック機構付きメス型カプラーを備えたフレキシブルホースアセンブリ |
| D | メス型カムロックカプラー（メス型パイプねじ付き） | ねじ込み式機器およびマニホールド接続 |
| E | ホースシャンク付きオスカムロックアダプター | オス型アダプタ付きフレキシブルホースアセンブリ |

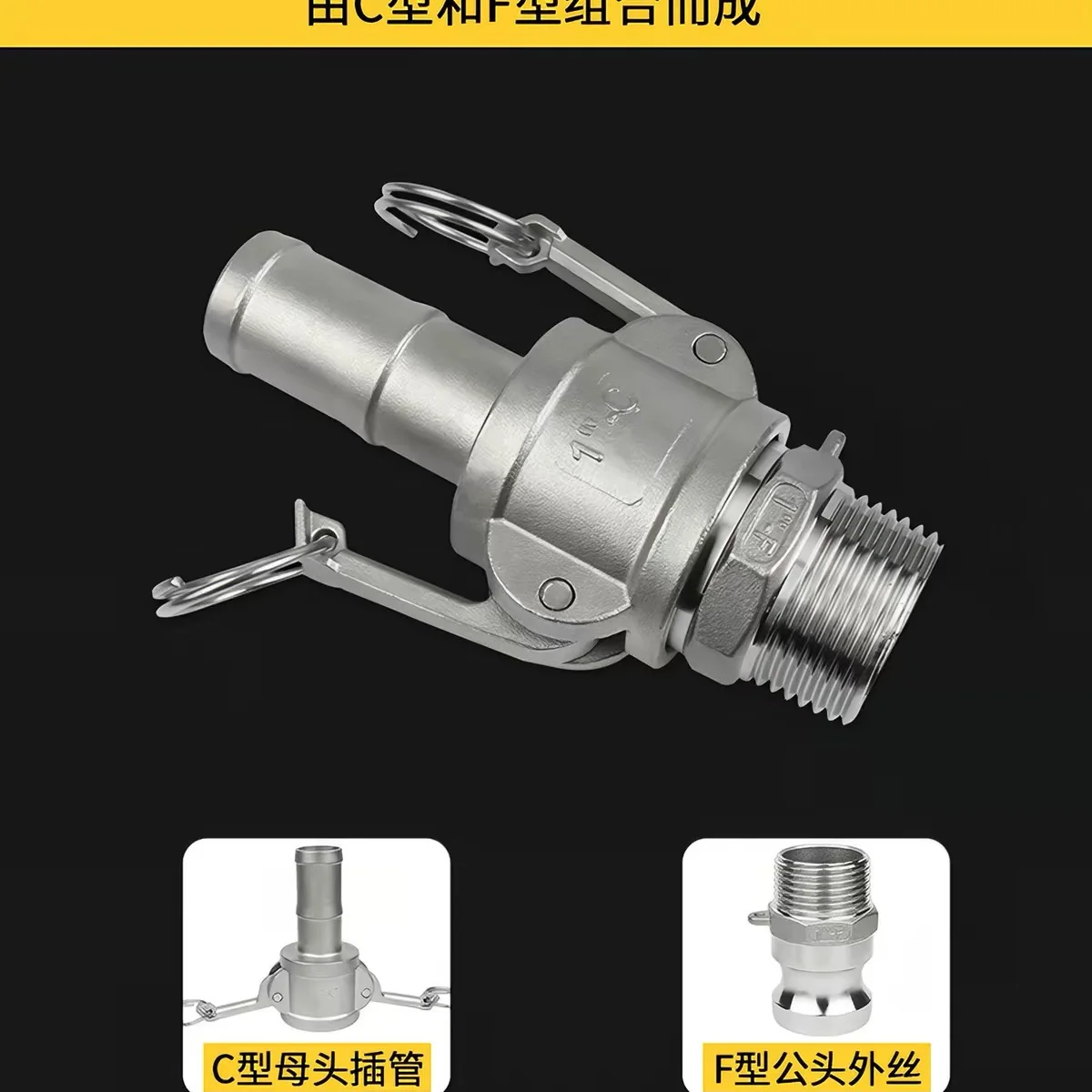

| F | オス型カムロックアダプター（オス型パイプねじ付き） | 雄ねじ式機器接続 |
| DC / DP | ダストキャップ／ダストプラグ | 未接続の配線を汚れやゴミから保護する |
材料、シール、製造
掲載されている製品は304ステンレス鋼製です。塩化物への曝露、海洋環境、またはより腐食性の高いプロセス媒体での使用には、316ステンレス鋼を検討することも可能です。本体は通常、精密鋳造で製造され、その後、ねじ山やシール部分のCNC加工、バリ取り、組み立て、そしてオプションで不動態化処理が施されます。.
シール材は、流体と使用温度に応じて選定されます。一般的な選択肢としては、NBR、EPDM、FKM、PTFEをベースとしたシール材などがあります。注文承認前に、実際の化学物質濃度、温度、洗浄手順との適合性を確認する必要があります。.
カスタマイズ可能
- 顧客指定のカムロックサイズおよび寸法規格
- BSP、BSPTまたはNPTパイプねじは図面確認が必要です
- ホーステール径と保持形状
- 304、316、またはプロジェクト指定のステンレス鋼
- NBR、EPDM、FKM、または互換性のあるプロジェクト固有のガスケット
- 不動態化処理、マーキング、個別包装、検査書類
代表的な用途
ステンレス鋼製のカムアンドグルーブ継手は、送水設備、農業灌漑設備、ポンプ、タンク出口、洗浄システム、食品加工支援設備、および互換性のある工業用流体配管に使用されます。継手材質、ガスケット、ホース、クランプ、および接続部はすべて、同じ運転条件に適している必要があります。.
圧力と安全に関する考慮事項
使用圧力は、外観や公称サイズだけでは判断できません。カップリングのサイズ、本体材質、温度、シール、ホース構造、端部接続、および適用される製品規格によって異なります。完全なアセンブリは、顧客承認済みの仕様に従って圧力試験を行う必要があります。標準的なダストキャップやダストプラグは、選択した設計が特別に定格され検証されていない限り、圧力保持用の閉鎖装置として扱うべきではありません。.
カムロックカップリングは、圧縮ガス、蒸気、危険媒体、または重要な用途には、アセンブリ全体がその用途向けに設計、定格、および承認されている場合を除き、使用してはなりません。カムアームの偶発的な開放が懸念される場合は、ロックピンまたは安全クリップを指定することができます。.
品質管理
検査項目には、材料の識別、鋳造状態、重要寸法、カムアームのかみ合い、ねじゲージ、シール面、ガスケットの状態、組立機能などが含まれます。購入仕様書に必要な試験方法と合否判定基準が定められている場合は、漏洩試験、水圧試験、材料証明書、検査報告書が発行されます。.
見積もりに必要な情報
- カムロックタイプと公称サイズ
- ねじ規格またはホース内径
- ステンレス鋼のグレードとシール材
- 流体、作動圧力、温度
- 必要な試験、採点、および証明書
- 注文数量と配送先国
カムロックカップリングの仕様をお送りいただければ、お見積もりいたします。, または、当社の ポンプおよびバルブ部品の機能, ステンレス鋼鋳造サービス そして 品質管理プロセス.
よくある質問
AODSONはホースカップリング一式を提供できますか？
はい。オス型とメス型のカムロック部品、ガスケット、カムアーム、ピン、ダストキャップ、ダストプラグは、お客様の承認を得たセットとして供給可能です。.
BSPネジとNPTネジは互換性がありますか？
いいえ。ねじ山の形状とシール方法が異なるためです。製造前に必要な規格を確認する必要があります。.
カップリングは316ステンレス鋼で製造できますか？
はい。316ステンレス鋼は、サイズ、数量、仕様によっては、より厳しい腐食環境にも対応可能です。.
作動圧力を確認するために必要なものは何ですか？
組み立ての詳細、動作温度、流体、ホース仕様、接続タイプ、および適用される試験規格をすべてご提供ください。圧力値は、これらの条件が検証された後にのみ公表してください。.
