Grille encadrée en acier inoxydable pour ouvertures de drainage et de tranchée

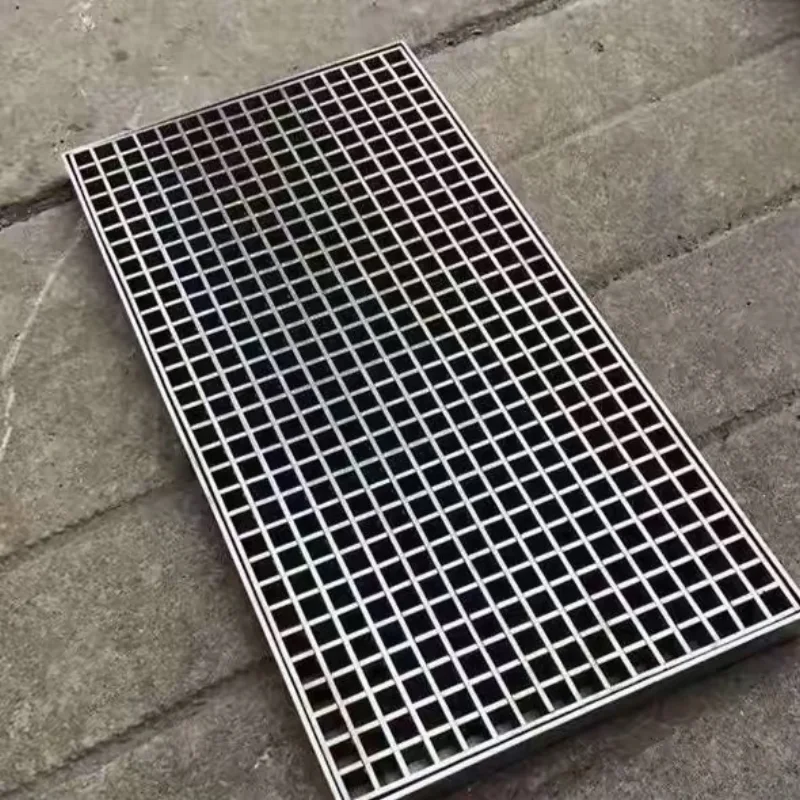

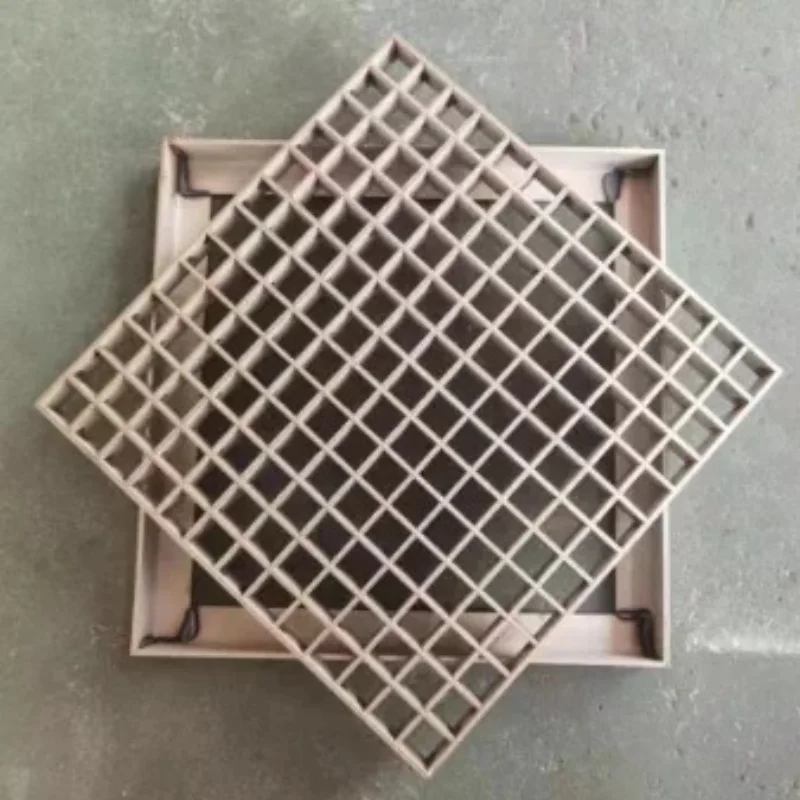

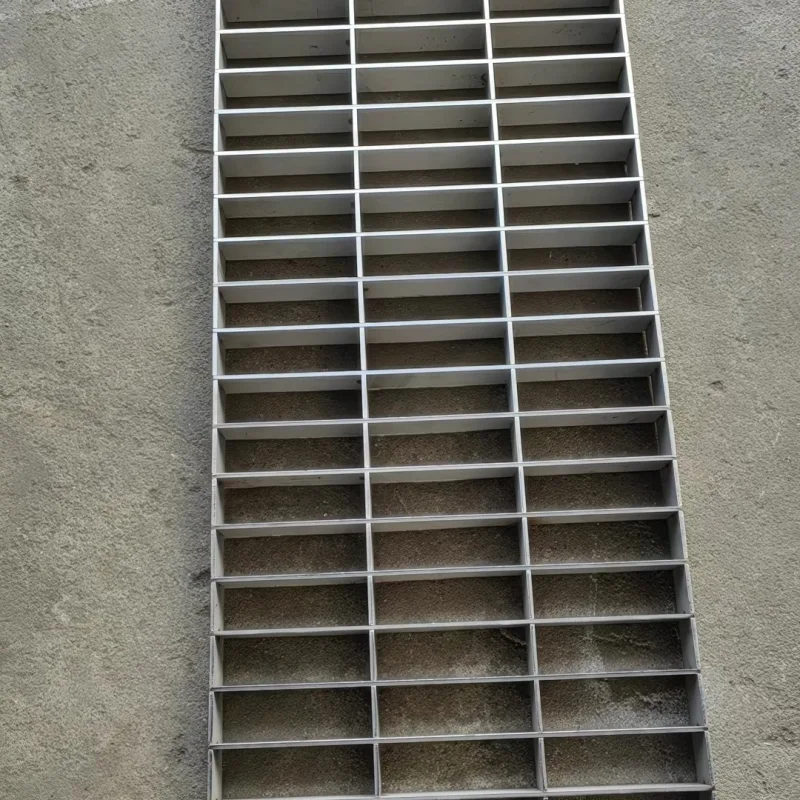

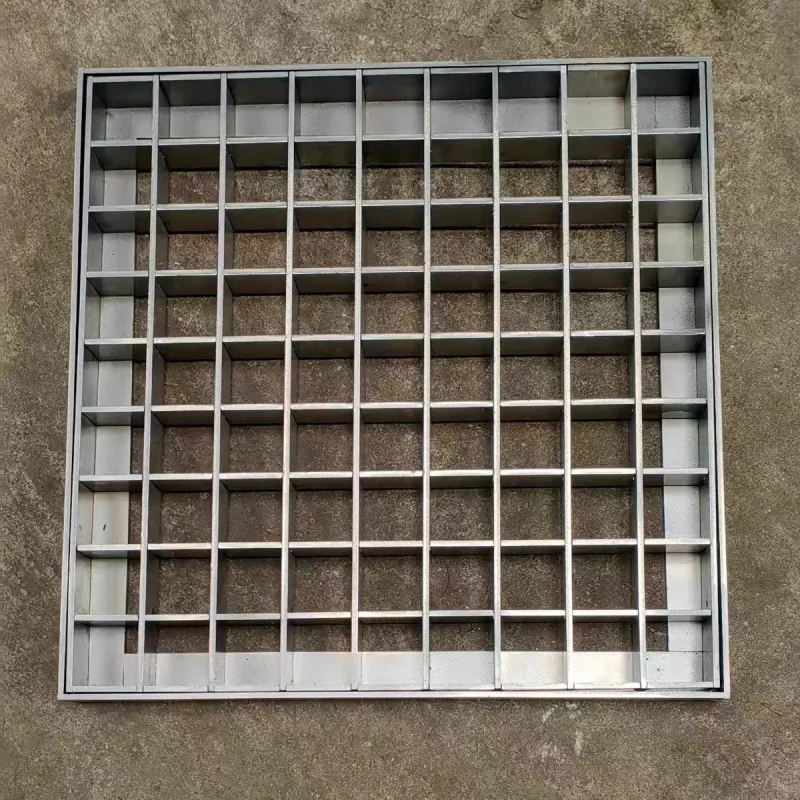

Ces grilles d'égout utilisent des barres plates entrecroisées pour former une grille ouverte à l'intérieur d'un cadre périmétrique. Les illustrations présentées incluent des panneaux carrés, une longue grille rectangulaire, une grille amovible positionnée au-dessus de son cadre et des gros plans de la disposition des barres. La taille des ouvertures et l'orientation des barres varient selon les exemples.
La référence du fournisseur indique que l'acier inoxydable est de type 304 et mentionne plusieurs dimensions nominales. Les dimensions exactes, l'épaisseur des barres, la profondeur du cadre, le dégagement et la capacité de charge ne sont pas précisées sur les photographies et doivent être définies pour l'installation prévue.
Spécifications à définir
| Article | Détails pour le devis |
|---|---|
| Product | Grille d'évacuation carrée ou rectangulaire en acier inoxydable, avec cadre de support assorti en option. |
| Référence matérielle | L'acier inoxydable 304 figure dans la référence du fournisseur. Veuillez préciser la nuance, la norme du matériau, la finition et les informations requises. |
| Taille globale | Indiquez la longueur, la largeur et la profondeur totale de la grille, ainsi que les dimensions du cadre de support. |
| Ouverture dégagée | Indiquez la taille de l'ouverture du drain ou de la tranchée et la longueur d'appui requise à chaque bord de support. |
| Géométrie de grille | Spécifiez la direction de la barre porteuse, sa dimension, la dimension de la traverse et l'espacement libre dans les deux directions. |
| Cadre et sièges | Définir le profil d'angle ou de canal, la profondeur du cadre, les détails d'assise, le niveau d'installation et tout dispositif de levage amovible. |
| Exigence de charge | Indiquez la charge de conception, la surface de contact de la roue ou du pied, la portée, le type de support, le coefficient de sécurité et la norme applicable. |
| Surface et bords | Précisez la finition, l'aspect des soudures, le traitement des bords et toute exigence antidérapante ou de sécurité pour les talons. |
Exigences d'espacement et d'accès de la grille
La taille des ouvertures de la grille influe sur la surface de drainage, la rétention des débris, le confort des piétons et le risque de coincement d'objets. Choisissez l'espacement libre en fonction de l'installation et non uniquement de l'aspect visuel. Aux endroits où des chaussures, des dispositifs de mobilité ou des petites roues franchissent la grille, indiquez les critères d'accessibilité ou de sécurité pour les talons.
Pour un accès amovible, décrivez comment le panneau est soulevé, maintenu et remis en place. Le cadre doit supporter la grille sur ses bords d'appui prévus, sans basculer. Fournissez les détails relatifs à l'épaisseur du sol adjacent, au niveau fini et au canal de drainage afin de permettre la vérification de la disposition des sièges.
Examen du chargement et de l'installation
La capacité de charge dépend de la section de la barre porteuse, de la portée, de l'espacement, du matériau, des détails de soudure et des conditions d'appui. Les produits photographiés ne possèdent pas de classe de charge vérifiée. Veuillez indiquer la charge de calcul et la surface de contact, identifier l'exposition des piétons ou des véhicules et vous référer à la norme applicable au projet.
Pour les panneaux de tranchée longue, il est essentiel de préciser l'espacement des supports, les joints et l'orientation. Indiquez le sens des barres d'appui sur le plan et identifiez les supports intermédiaires. Les ancrages, les armatures en béton adjacentes et la conception du corps de drainage font partie intégrante du système, sauf indication contraire.
Fabrication et inspection
Avant la production, veuillez convenir des dimensions générales, de l'équerrage du cadre, de l'espacement des barres, de la planéité, de l'assise et de l'aspect des soudures. La traçabilité des matériaux, le traitement de surface, les essais de charge ou les contrôles spécifiques doivent être mentionnés dans la demande et confirmés dans le devis. Consultez notre informations sur le contrôle de la qualité.
Foire aux questions
La grille comprend-elle le cadre de support ?
Certaines images fournies montrent un cadre assorti séparé. Veuillez préciser si la demande concerne uniquement la grille ou un ensemble complet grille et cadre.
Peut-on sélectionner le panneau uniquement en fonction de ses dimensions extérieures ?
Non. Veuillez également indiquer l'ouverture libre, les dimensions du cadre et du siège, la direction de la barre porteuse, la portée du support et la charge requise.
La grille photographiée est-elle résistante aux talons ?
Aucune classification de sécurité pour les talons n'est établie pour ces exemples. Précisez l'ouverture libre maximale autorisée et toute exigence d'accessibilité applicable.
Demander un devis pour une grille d'évacuation
Veuillez indiquer les dimensions hors tout et hors ouverture, les spécifications du matériau, les dimensions et l'espacement des barres, le profil du cadre, la portée des supports, la charge nominale, la finition, la quantité et la destination. Joignez un plan d'installation et précisez les exigences relatives aux essais de charge ou aux contrôles.
Veuillez envoyer votre schéma de grille d'évacuation pour examen.
