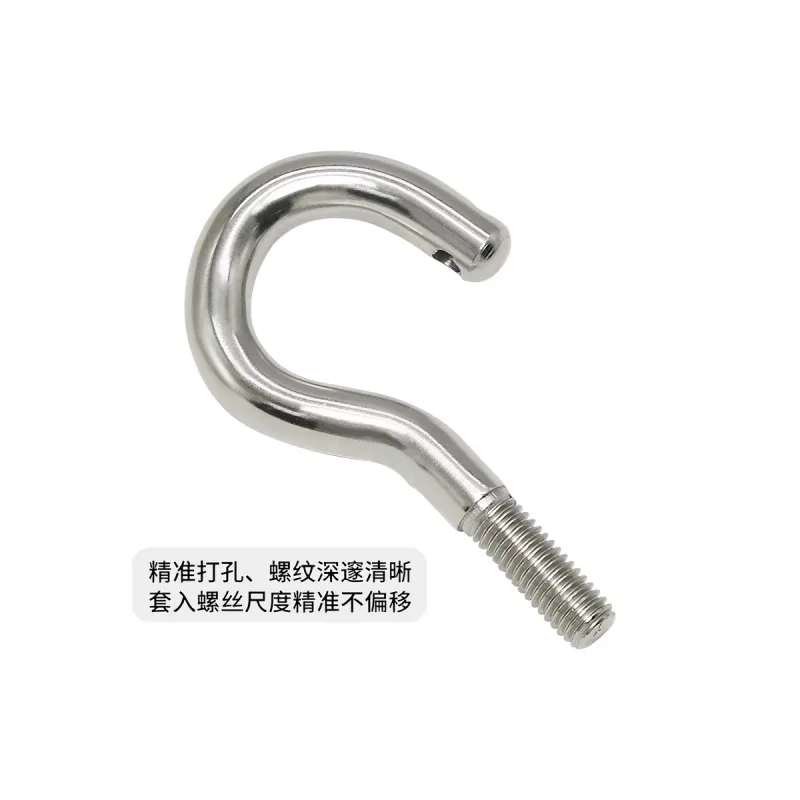

Ganchos de suspensión para iluminación M8 de acero inoxidable 304 Este gancho abierto y curvo cuenta con un vástago de montaje roscado y un tornillo transversal extraíble que ayuda a sujetar el componente conectado en la boca del gancho. El conjunto fotografiado incluye un cuerpo de gancho M8, una tuerca de brida y un tornillo de cabeza Phillips. Está diseñado para aplicaciones de iluminación, luminarias y herrajes de suspensión en general, aprobadas según planos, donde se haya comprobado que el sistema de soporte completo soporta la carga aplicada.
Especificaciones del producto y opciones personalizadas
| Tipo de producto | Gancho de suspensión para iluminación con rosca y tornillo de pasador transversal extraíble |
|---|---|
| Material | Se muestra acero inoxidable 304; otros grados están sujetos a revisión ambiental y de carga. |
| Rosca de montaje | Configuración de referencia M8; la clase de rosca y la longitud de acoplamiento requieren confirmación del plano. |

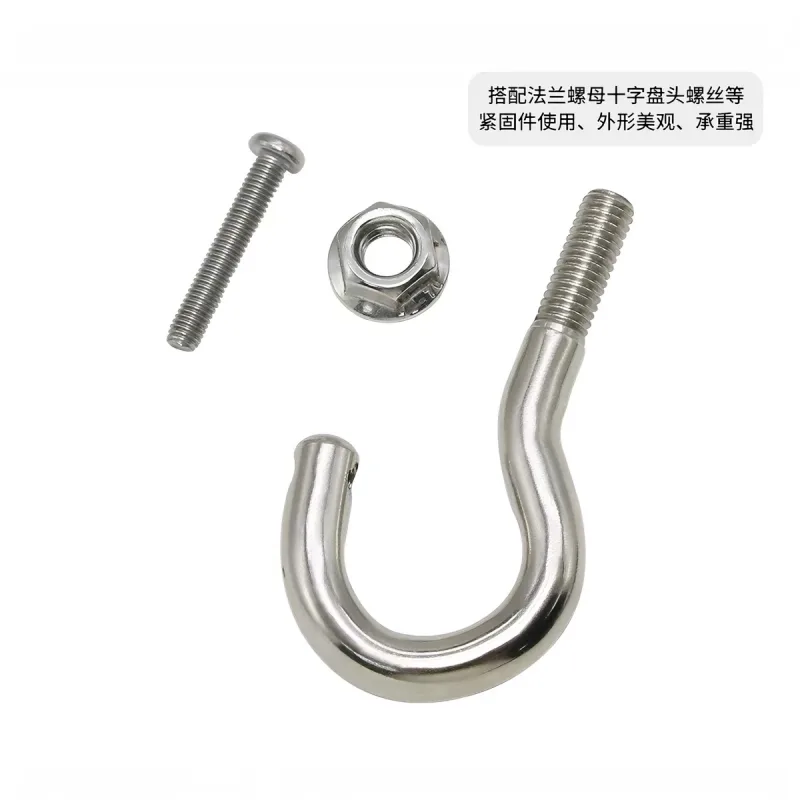

| Componentes | Gancho roscado curvo, tuerca de brida y tornillo de retención de cabeza en cruz. |
| Dimensiones de referencia | Altura total 78,5 mm, ancho 41,5 mm, longitud de rosca M8 22 mm, sección del gancho aprox. 8,5 mm, referencia de apertura 19,5 mm, tornillo de cabeza Phillips aprox. 5 × 32,5 mm; todas las dimensiones sujetas a plano aprobado. |
| Peso de referencia | 63,6 g por imagen dimensional proporcionada; confirmar con el material de producción y las tolerancias. |
| Finalizar | Acero inoxidable pulido natural; disponible con acabado limpio, pasivado o personalizado según el proyecto. |
| Personalización | Geometría del gancho, abertura, diámetro de la sección, rosca de montaje, tamaño del pasador transversal, tipo de tuerca, marcas y embalaje. |
Vistas del producto
Consideraciones sobre la interfaz y la instalación
El soporte, la superficie de asiento de la tuerca de brida, el acoplamiento de la rosca, el método antiaflojamiento y la dirección de la carga deben revisarse como un sistema integral. El tornillo transversal es un elemento de retención en la boca del gancho; no debe asumirse que convierte el conjunto en un conector de elevación certificado. Las vibraciones, las cargas cíclicas, la instalación en altura y el acceso para la inspección pueden afectar la configuración adecuada.
Características principales
- Vástago roscado M8 para montaje ajustable y adaptado al plano.
- El tornillo transversal extraíble ayuda a mantener el elemento conectado dentro del gancho.
- La tuerca de brida proporciona una amplia superficie de asiento en el conjunto ilustrado.
- Construcción en acero inoxidable 304 con superficies pulidas.
- Opciones personalizadas de gancho, hilo, pasador y embalaje para el suministro OEM.
Aplicaciones típicas
- Soportes para lámparas colgantes y accesorios decorativos
- Ganchos para accesorios montados en el techo o en soportes
- Sistemas de montaje para pantallas, letreros y equipos.
- Puntos de fijación para cables, cadenas o conectores compatibles
- Herrajes de acero inoxidable personalizados para accesorios
Control de calidad y seguridad
La inspección puede abarcar la verificación de la aleación, el perfil del gancho, el calibre de la rosca, la posición del orificio transversal, el ajuste del tornillo, el acoplamiento de la tuerca, el acabado superficial y la integridad del ensamblaje. La designación M8 o la geometría fotografiada por sí solas no establecen la carga de trabajo. Las aplicaciones de elevación, detención de caídas, rescate, escalada o suspensión de personal requieren un sistema completo con la capacidad de carga específica, pruebas documentadas y la aprobación del profesional calificado responsable.
Información sobre personalización OEM y solicitudes de cotización (RFQ)
Para obtener un presupuesto preciso, proporcione el dibujo o muestra del gancho, la interfaz de montaje, la dirección de carga y los requisitos de diseño, los detalles de la rosca y el acoplamiento, las especificaciones del pasador transversal, el grado del material, el acabado, la cantidad, el plan de inspección y las necesidades de embalaje. AODSON puede revisar el conformado, el mecanizado, el roscado, el taladrado, el pulido y el ensamblaje para pedidos OEM repetidos.
Preguntas frecuentes
¿Son fijas las dimensiones M8 que se muestran?
No. Son dimensiones de referencia tomadas de la información del producto suministrada. Las dimensiones de producción, las tolerancias y los detalles de la rosca deben confirmarse mediante un plano o una muestra aprobada.

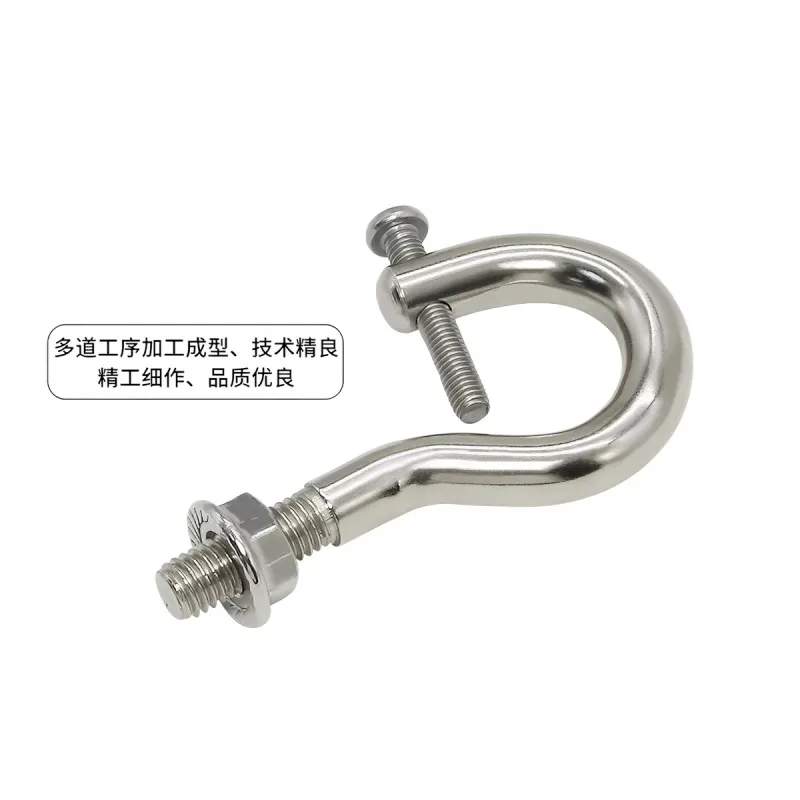

¿Qué función cumple el tornillo transversal?
Cubre la boca del gancho para ayudar a mantener una conexión compatible con anillos, cables o cadenas. Su diámetro, ajuste y resistencia deben seleccionarse según el montaje y la carga específica.
¿Este gancho está homologado para levantar o suspender personas?
No se especifica ninguna capacidad de carga según la información disponible. Las operaciones de elevación o suspensión de personal que requieren medidas de seguridad críticas exigen hardware certificado diseñado específicamente para este fin y la validación de la instalación completa.
