Abrazaderas de manguera de acero inoxidable 304 con mecanismo de tornillo sin fin Utilice una banda metálica perforada, una carcasa moldeada y un tornillo ajustable para fijar mangueras o tubos flexibles alrededor de un racor. AODSON suministra una gama de abrazaderas para equipos industriales, sistemas automotrices, ventilación, tuberías de agua y ensamblajes OEM, con el material, el rango de diámetro y las pruebas definidos en las especificaciones del pedido.
Descripción general del producto
Una abrazadera de manguera con mecanismo de tornillo sin fin se aprieta al encajar el tornillo en las ranuras de la banda de acero inoxidable. Al girar el tornillo, la banda se desliza a través de la carcasa, reduciendo el diámetro de la abrazadera y aplicando presión circunferencial alrededor de la manguera. Su diseño ofrece un amplio rango de ajuste y se puede instalar o desmontar con herramientas comunes.

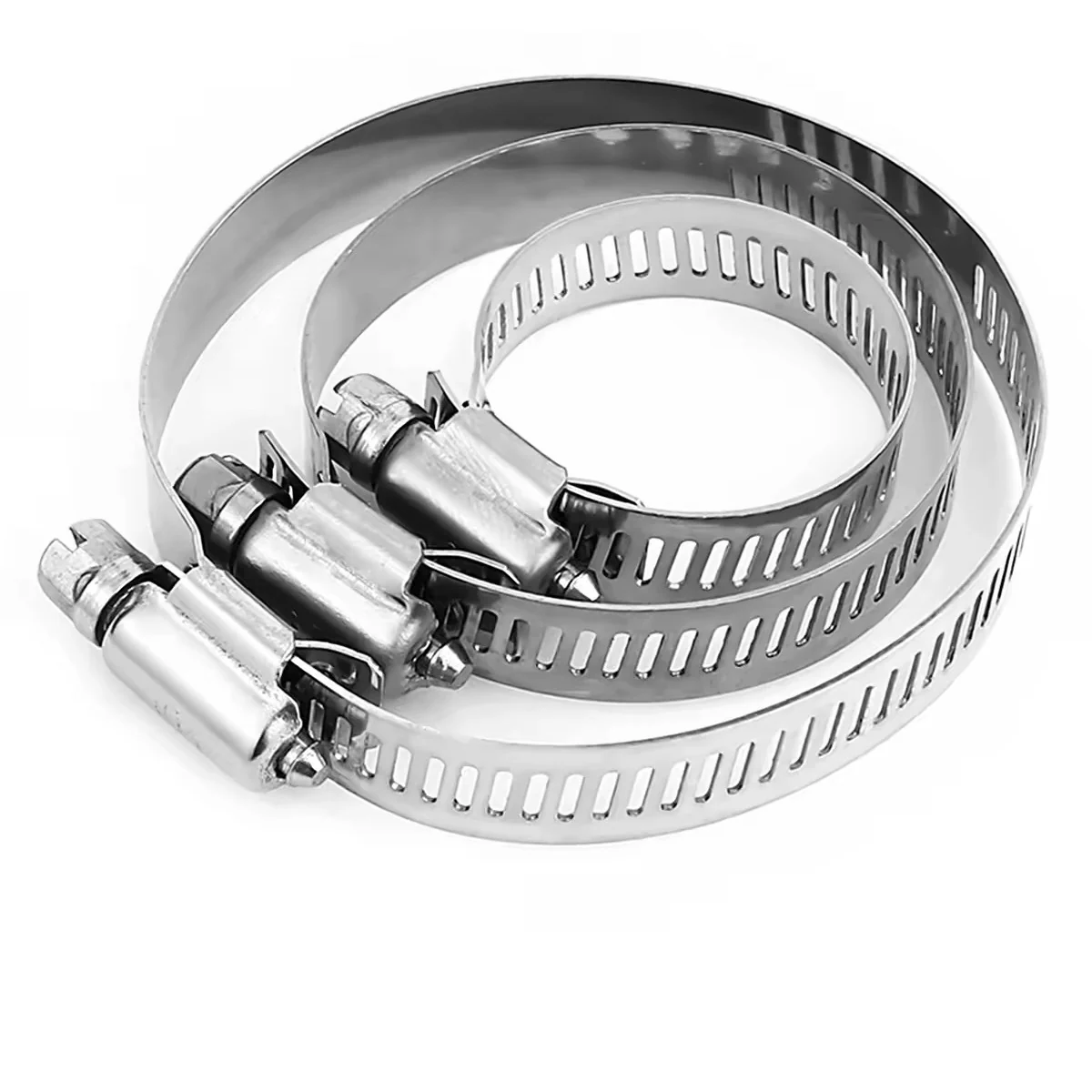

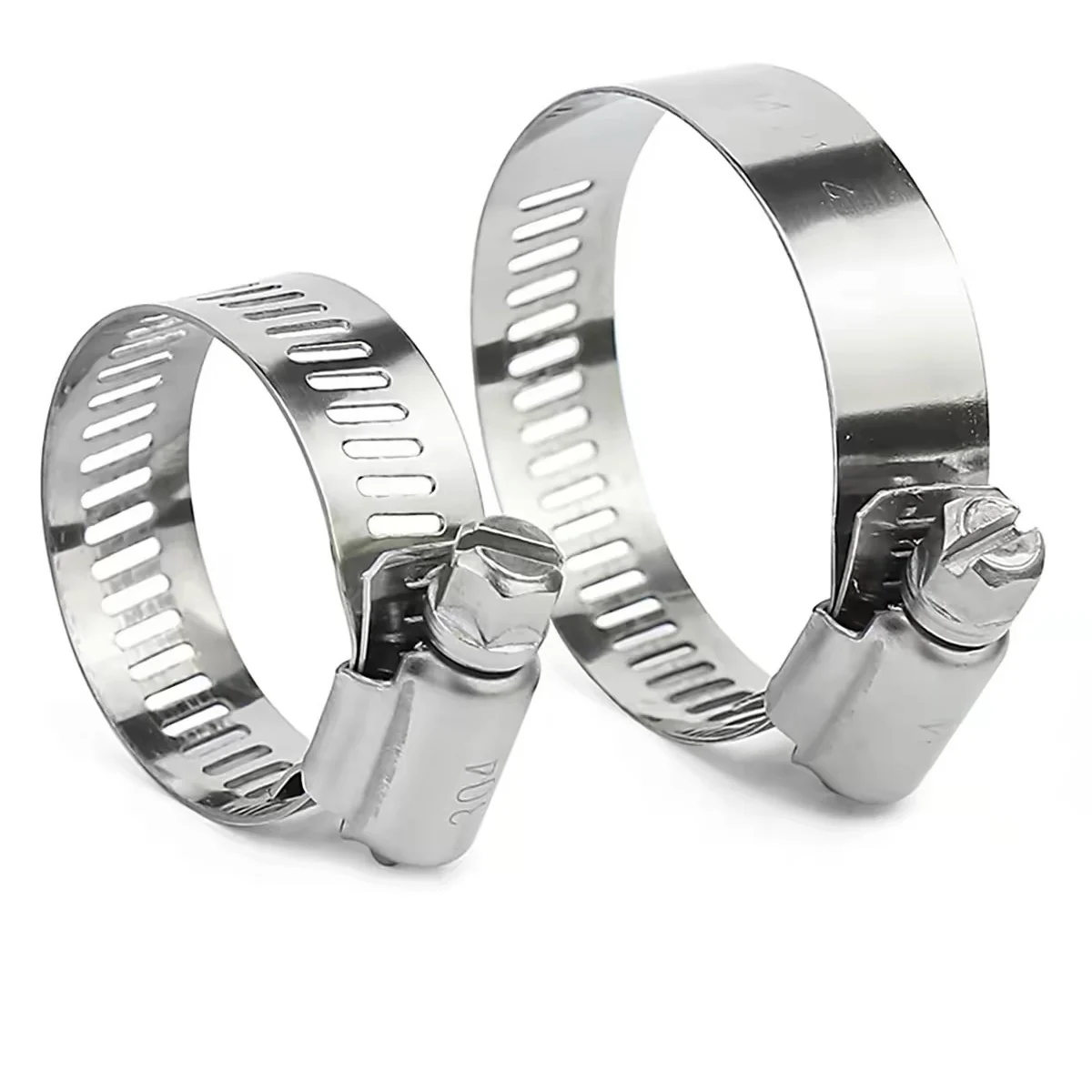

Los productos mostrados en la imagen tienen bandas perforadas y marcas visibles de acero inoxidable 304. Estas marcas no implican que todos los componentes de la abrazadera sean del mismo grado; los materiales de la banda, la carcasa y los tornillos deben confirmarse en las especificaciones de compra cuando se requiera un conjunto totalmente de acero inoxidable.
Especificaciones y opciones personalizadas
| Tipo de producto | Abrazadera de manguera de tornillo sin fin / abrazadera de manguera de engranaje helicoidal |
|---|---|
| Estilo de banda | Banda ajustable de acero inoxidable perforada |
| Marcado en la imagen | Marcaje de acero inoxidable 304 visible en la correa. |
| Opciones de materiales | Acero inoxidable 304, 316 o combinaciones especificadas por el cliente. |
| Conducir | Cabeza de tornillo ranurada, hexagonal o específica para el proyecto. |
| Gama de suministro | Múltiples anchos de banda y rangos de diámetro ajustables. |
| Finalizar | Acero inoxidable natural, limpiado o pasivado según se especifique. |
| Personalización | Ancho de banda, grosor, patrón de ranuras, rango de diámetro, carcasa, tornillo, marcado y embalaje |
Características principales
- Diámetro ajustable: Un solo tamaño de abrazadera cubre un rango definido de diámetros exteriores de manguera.
- Mecanismo de tornillo reutilizable: La abrazadera se puede aflojar y volver a apretar durante el uso cuando la aplicación lo permita.
- Opciones resistentes a la corrosión: Se pueden seleccionar configuraciones de acero inoxidable 304 y 316 para entornos exteriores, resistentes al lavado o relacionados con el medio marino.
- Compromiso de banda perforada: Las ranuras preformadas proporcionan un acoplamiento seguro con el tornillo sin fin.
- Suministro basado en rangos: La coordinación de tamaños, marcas y embalajes puede facilitar el trabajo de los distribuidores y las líneas de montaje de los fabricantes de equipos originales (OEM).
Abrazaderas para mangueras de acero inoxidable 304 vs 316
El acero inoxidable de grado 304 se utiliza ampliamente en aplicaciones industriales, automotrices, acuáticas y exteriores. El acero inoxidable de grado 316 ofrece mayor resistencia en entornos ricos en cloruros, costeros, marinos y en ciertos ambientes químicos. El grado adecuado depende de la exposición, la temperatura, los productos químicos de limpieza, la vida útil y las consecuencias de una posible falla de la abrazadera.
Los compradores deben especificar si solo la abrazadera es de acero inoxidable o si tanto la abrazadera como la carcasa y el tornillo deben ser de un grado de acero inoxidable determinado. Las abrazaderas de materiales mixtos pueden parecer similares, pero su comportamiento en ambientes corrosivos puede ser diferente.
Diseño de bandas, carcasas y tornillos
El rendimiento de la abrazadera depende de más factores que el diámetro nominal. El ancho y el grosor de la banda influyen en la distribución de la carga, mientras que la geometría de la ranura afecta al acoplamiento del tornillo. La carcasa debe sujetar el tornillo y guiar la banda sin deformaciones excesivas. La rosca del tornillo, la geometría de accionamiento y las superficies de apoyo afectan al par de apriete y a la repetibilidad de la instalación.
Para mangueras flexibles, la abrazadera debe distribuir la presión sin cortar ni extruir la manguera a través de las ranuras. Para mangueras reforzadas o más gruesas, la carga de instalación y la geometría de la junta requeridas pueden variar. La abrazadera debe seleccionarse como parte del sistema completo de manguera, racor y presión de operación.
Proceso de fabricación
La producción puede incluir el corte de tiras de acero inoxidable, el control de bordes, el punzonado de ranuras, el conformado de bandas, el estampado y conformado de carcasas, la fabricación de tornillos, el ensamblaje, el marcado y la limpieza. Se puede especificar la pasivación para los componentes de acero inoxidable después del conformado y el ensamblaje.
Las herramientas y los controles de proceso se seleccionan según las dimensiones de la banda, el patrón de ranuras, la cantidad anual y la consistencia requerida. El control de rebabas es importante, ya que los bordes o ranuras rugosos de la banda pueden dañar la superficie de la manguera y complicar el montaje.
Aplicaciones típicas
- Conexiones generales de mangueras para refrigerante, admisión y sistema de refrigeración automotriz.
- Bombas industriales, filtros y equipos de proceso
- Sistemas de agua, riego y fontanería
- Sistemas de ventilación, conductos y recolección de polvo
- Equipos marinos, para exteriores y de lavado que utilizan un grado de material aprobado
- Maquinaria agrícola y equipos OEM en general
Normas y requisitos de rendimiento
Las abrazaderas de tornillo sin fin pueden especificarse según los planos del cliente o los requisitos aplicables, como DIN 3017 o SAE J1508. No se debe asumir que las abrazaderas fotografiadas cumplen con una norma específica basándose únicamente en su apariencia. La edición estándar, la serie dimensional, la combinación de materiales, el par de apriete y los requisitos de prueba deben indicarse en la solicitud de cotización.
La capacidad de presión depende de la conexión completa de la manguera, no solo de la abrazadera. El material de la manguera, la geometría del racor, la temperatura, la vibración, el par de apriete y la posición de la abrazadera influyen en el sellado.
Control de calidad
La inspección puede abarcar la identificación del material, el ancho y el espesor de la banda, las dimensiones de la ranura, el diámetro libre, el rango de ajuste, la geometría de la carcasa, el acoplamiento de los tornillos, el estado de los bordes y el marcado. Las pruebas específicas del proyecto pueden incluir el par de instalación, el par de funcionamiento libre, el par destructivo, la prueba de extracción, la prueba de corrosión o la prueba de presión cuando se proporcionan el método y los criterios de aceptación.
Información sobre la solicitud de cotización
Para obtener un presupuesto práctico, indique el diámetro exterior de la manguera o el rango de abrazaderas requerido, el ancho de la banda, la combinación de materiales, la cantidad anual y el entorno de servicio. Si la abrazadera forma parte de una conexión crítica para la presión o la seguridad, incluya los requisitos completos de montaje y la norma de ensayo.
- Diámetro mínimo y máximo de sujeción
- Requisitos de ancho, grosor y borde de la banda
- Materiales de la banda, la carcasa y los tornillos
- Estilo de accionamiento y par de instalación
- Entorno corrosivo y tratamiento de superficies
- Requisitos de prueba, marcado, embalaje y entrega
Envíe su rango de tamaños de abrazaderas para mangueras para su revisión.. Continuar con Sujetadores industriales, Estampado de metales, Acabado de superficies y Control de calidad y trazabilidad.
Preguntas frecuentes
¿Todas las partes de la abrazadera que se muestra en la imagen están hechas de acero inoxidable 304?
La banda lleva la marca visible 304, pero las fotografías no permiten verificar el grado de la carcasa ni de los tornillos. Especifique el material de cada componente cuando se requiera un ensamblaje completamente de acero inoxidable 304 o 316.
¿Puede AODSON suministrar abrazaderas para mangueras de acero inoxidable 316?
Sí. Se pueden revisar las configuraciones de grado 316 para exposición a ambientes costeros, marinos y cloruros. El grado requerido debe especificarse por separado para la abrazadera, la carcasa y el tornillo.
¿Estas abrazaderas cumplen con las normas DIN 3017 o SAE J1508?
Pueden fabricarse u obtenerse conforme a una norma y requisitos de prueba establecidos. El cumplimiento se confirma únicamente tras la revisión de la serie dimensional, la combinación de materiales y las pruebas de aceptación.
¿Qué información sobre el tamaño se necesita?
Indique el diámetro exterior mínimo y máximo de la manguera, el ancho de la banda, el espacio de instalación y el rango de ajuste requerido. También debe incluir la temperatura de aplicación, la presión, la vibración y las condiciones de corrosión.
