Placa de acero inoxidable con relieve para fabricación

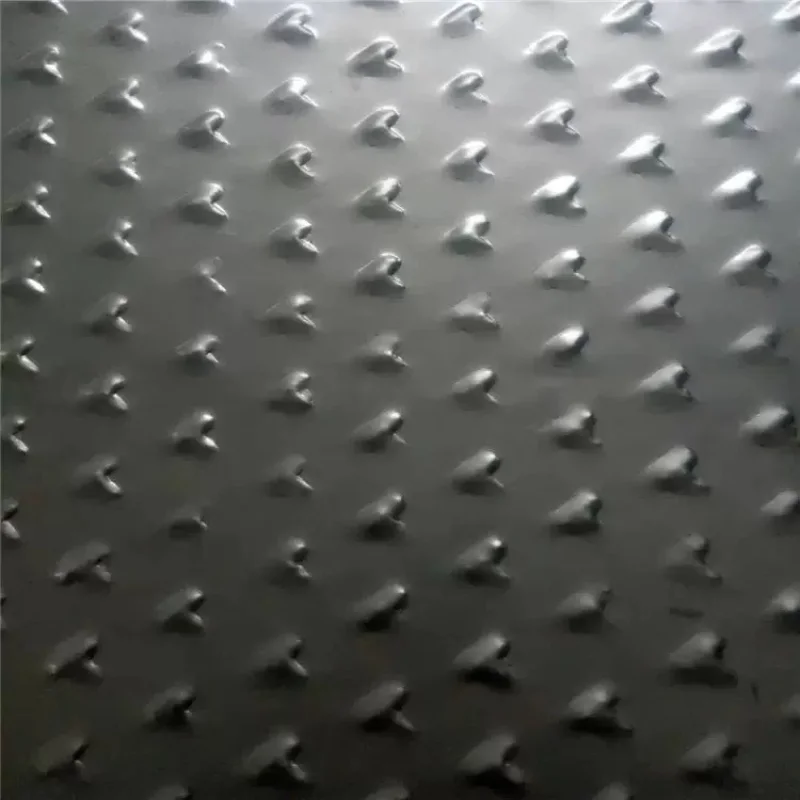

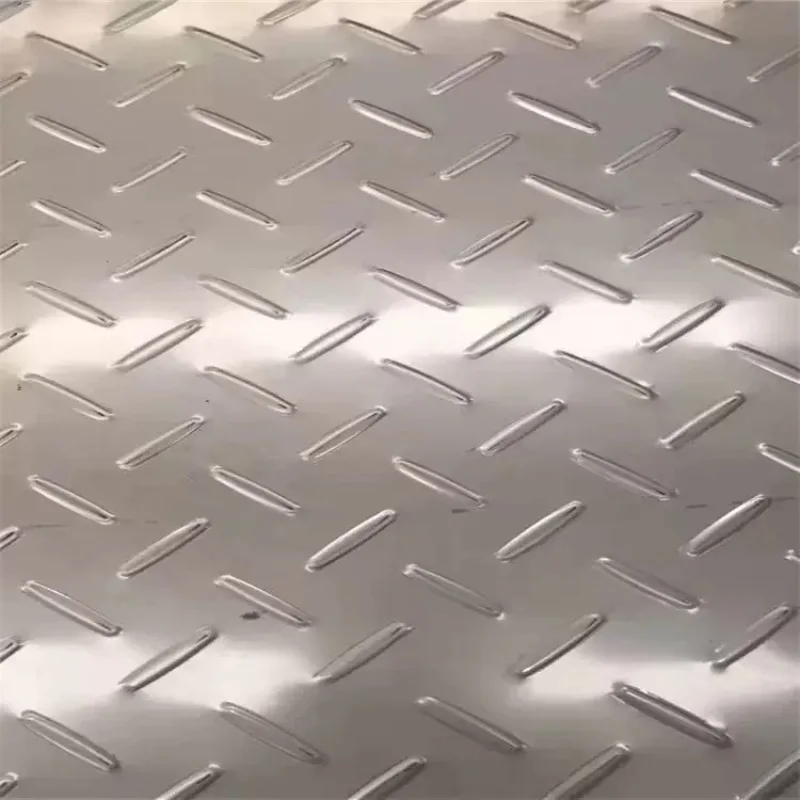

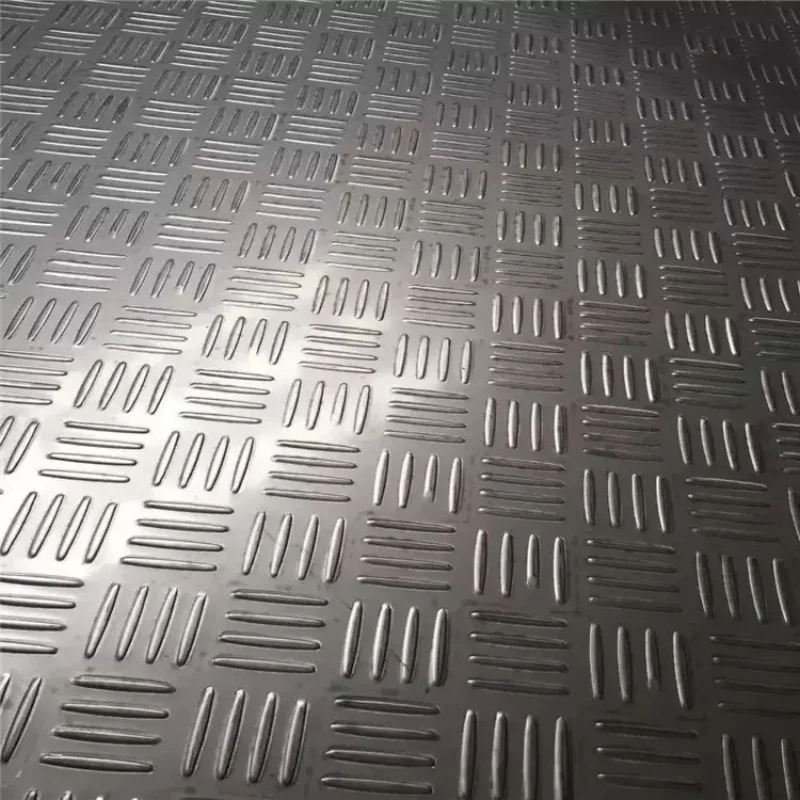

La chapa estriada de acero inoxidable combina una base plana con un patrón de relieve repetitivo. Las imágenes adjuntas muestran salientes escalonados, barras diagonales y barras agrupadas dispuestas en direcciones alternas. Estos patrones ofrecen diferentes texturas visuales y características de contacto, por lo que se debe especificar el patrón seleccionado en la solicitud de presupuesto.
La referencia del proveedor identifica el acero inoxidable 304. Confirme la aleación, el espesor base, el espesor total sobre el relieve y el estado de la superficie antes de realizar el pedido. Las fotografías no establecen una clasificación de resistencia al deslizamiento ni una capacidad de carga estructural comprobadas.
Especificaciones para definir
| Artículo | Detalles para la cotización |
|---|---|
| Formato del producto | Chapa plana de acero inoxidable con relieve o placa antideslizante. |
| Referencia del material | En la referencia del proveedor aparece el acero inoxidable 304. Especifique la norma, el grado y la certificación requerida del material. |
| Patrón | Identifique el patrón de barras, orejetas o cuadrícula agrupada que necesita. La disponibilidad y la geometría exacta se confirman con el presupuesto. |
| Dimensiones | Indique la longitud, el ancho y el grosor de la base de la lámina, así como si la altura total incluye el relieve. |
| Estado de la superficie y los bordes | Defina el acabado visible, la película protectora si es necesaria, el estado del borde cortado, el desbarbado y la apariencia direccional. |
| Procesamiento posterior | Proporcione planos para piezas cortadas, perforaciones, muescas, doblado o fabricaciones soldadas. La viabilidad depende del espesor, el patrón y la geometría. |
| Inspección | Especifique los datos dimensionales, la documentación del material y cualquier prueba de superficie específica para la aplicación que sea necesaria. |
Selección de patrón y espesor
Las descripciones de los patrones no son uniformes entre todos los fabricantes y proveedores. Incluya una fotografía de referencia o un dibujo del patrón cuando la apariencia y la orientación sean importantes. Para paneles adyacentes, marque la dirección del patrón requerida e indique si es necesario que coincida visualmente.
Distinga el espesor del metal base del espesor total máximo en las zonas en relieve. Si el peso, la rigidez o el ajuste dentro de un marco son factores críticos, indique la base del cálculo y las dimensiones de acoplamiento. El patrón en relieve no debe incluirse en los cálculos estructurales sin un método aprobado.
Consideraciones sobre la fabricación e instalación
El corte y el conformado pueden afectar la planitud, la calidad de los bordes y la alineación del patrón. Marque las dimensiones finales, las líneas de plegado, la ubicación de los orificios y las caras de presentación en el dibujo. Si se suelda a un escalón, tapa o plataforma, especifique la estructura de soporte y los detalles de la junta por separado.
Para superficies transitables, se deben evaluar el drenaje, la contaminación, el calzado, la pendiente y las condiciones de limpieza. Un patrón en relieve por sí solo no garantiza un resultado específico de resistencia al deslizamiento. Cualquier prueba de deslizamiento o clasificación reglamentaria requerida debe especificarse y acordarse para la instalación prevista.
Revisión de calidad y pedidos
La inspección puede abarcar las dimensiones de la lámina, el espesor de la base, la apariencia del patrón, la planitud, el estado de la superficie y los bordes cortados según lo acordado. La trazabilidad del material, los requisitos de acabado y cualquier registro especial deben figurar en la especificación de compra. Consulte nuestra información de control de calidad.
Preguntas frecuentes
¿Qué grosor se debe indicar?
Indique el espesor del metal base y, cuando el ajuste o la holgura sean importantes, el espesor total máximo sobre el patrón en relieve.
¿Se suministran todos los patrones fotografiados bajo una misma especificación?
No. La galería muestra diferentes diseños de superficie. Indique el diseño, la orientación y el aspecto deseados para que podamos confirmar su disponibilidad.
¿La chapa estriada tiene una certificación antideslizante?
Estas fotos no establecen ninguna clasificación. Proporcione el método de prueba, la clasificación y las condiciones de servicio requeridas para su revisión.
Solicite un presupuesto para placas estriadas.
Indique la norma y el grado del material, la referencia del patrón, el tamaño de la lámina, el espesor de la base, la cantidad, el acabado, los requisitos de los bordes y el destino. Incluya un plano para las piezas cortadas a medida o fabricadas e indique cualquier requisito de inspección o prueba de deslizamiento.
