Las rejillas de drenaje de acero inoxidable resistentes a los tacones se utilizan cuando la abertura de drenaje debe proporcionar una superficie peatonal cómoda. En comparación con las rejillas industriales convencionales, utilizan ranuras más estrechas que reducen el riesgo de que los tacones delgados de los zapatos se introduzcan en la rejilla. Esta misma geometría también puede mejorar el movimiento de ruedas pequeñas, según la orientación de las ranuras y la normativa aplicable del proyecto.
Sin embargo, la rejilla no debe seleccionarse únicamente en función del ancho de las ranuras. El área abierta, la capacidad hidráulica, la distancia entre apoyos, la carga de tráfico, el acceso para la limpieza y la exposición a la corrosión influyen en el diseño final. Una buena especificación considera la rejilla, el marco y el canal de drenaje como un sistema integrado y coordinado.
Defina qué significa "a prueba de talones" para el proyecto.
La resistencia al talón es una descripción funcional, no una dimensión universal. Las normas de accesibilidad, espacios públicos y drenaje pueden definir las aberturas de manera diferente según la región y la aplicación. La especificación debe indicar la norma requerida o especificar directamente la abertura máxima permitida.
No dé por sentado que un producto descrito como a prueba de tacones cumple automáticamente con los requisitos de accesibilidad para sillas de ruedas, bicicletas u otros. Estos también pueden controlar la dirección de apertura, el nivel de la superficie, los espacios entre los bordes y el movimiento bajo carga.
Seleccione el ancho y la orientación de la ranura simultáneamente.
Las ranuras más estrechas mejoran la resistencia a la entrada del talón, pero reducen el área abierta si el patrón de barras permanece sin cambios. El diseñador debe equilibrar la seguridad al caminar con el caudal previsto y la carga de escombros. En áreas ajardinadas, las hojas y los sedimentos pueden influir en el rendimiento más que los cálculos de precipitación por sí solos.
La orientación de las ranuras es importante. Las aberturas largas paralelas a la dirección de circulación pueden enganchar ruedas estrechas con mayor facilidad que las aberturas transversales. Si se prevé el paso de sillas de ruedas, carros o bicicletas, indique la dirección de circulación predominante en el plano de drenaje y ajuste la orientación de las barras en consecuencia.
Comprobar el área abierta hidráulica
El ancho visible de la rejilla no coincide con el área abierta hidráulica. Las barras de soporte, los marcos, los elementos antideslizantes y los puntos de fijación reducen el área libre disponible para el agua. Solicite el área abierta calculada o medida del diseño propuesto y compárela con la capacidad del canal y la salida.
El rendimiento del drenaje debe evaluarse desde la entrada hasta la salida. Una rejilla de alto caudal no puede compensar un canal de tamaño insuficiente, una pendiente inadecuada, una salida obstruida o un acceso deficiente para el mantenimiento.
Indique la longitud del tramo de apoyo y la carga.
La distancia libre entre los soportes influye considerablemente en la resistencia y la deflexión de la rejilla. Una rejilla adecuada para un rebaje estrecho puede no serlo para un canal más ancho. Indique la sección del canal, el ancho de apoyo y la luz libre, en lugar de solo la dimensión exterior de la rejilla.
El tráfico debe describirse con una clase de carga aplicable o una carga de diseño definida. Los peatones, los carros portaequipajes, los carros de mantenimiento y los vehículos generan diferentes exigencias. Una deflexión excesiva puede provocar ruido, balanceo, tropiezos o daños en el acabado circundante incluso antes de que se produzca una falla estructural.
| Aportaciones de diseño | Qué especificar |
|---|---|
| Apertura máxima | Límite estándar o dimensional requerido |
| Dirección de viaje | Movimiento de peatones, sillas de ruedas, carros o bicicletas |
| demanda hidráulica | Flujo, área abierta, escombros y condiciones de salida |
| Detalles de soporte | Luz libre, ancho de apoyo y geometría del bastidor |
| carga de tráfico | Valor de diseño de clase o proyecto aplicable |
| Ambiente | Limpieza de interiores, exteriores, zonas costeras, piscinas o productos químicos. |
Seleccione el grado de acero inoxidable
El acero inoxidable de grado 304 se utiliza comúnmente en sistemas de drenaje arquitectónicos y comerciales. El acero inoxidable de grado 316 suele preferirse para proyectos costeros, alrededores de piscinas y entornos con exposición a cloruros. La selección del material también debe tener en cuenta los productos químicos de limpieza, el agua estancada y la contaminación proveniente de estructuras de acero al carbono cercanas.
Si la rejilla, el marco, los elementos de fijación y el canal utilizan materiales diferentes, defina claramente cada pieza. Las superficies de acero inoxidable deben protegerse durante la fabricación, el transporte y los trabajos en obra para reducir la contaminación por hierro y las manchas.
Textura de la superficie y resistencia al deslizamiento
Una abertura estrecha no garantiza por sí sola que una rejilla sea antideslizante. El perfil de las barras, el acabado de la superficie, el drenaje, la contaminación y el calzado influyen en la tracción. Si se requiere un valor de resistencia al deslizamiento o una norma de ensayo, inclúyalo en la consulta en lugar de basarse en la textura visual.
Los perfiles dentados o texturizados pueden mejorar el agarre, pero también pueden alterar la apariencia, el comportamiento de la limpieza y la comodidad al caminar descalzo. Los proyectos de piscinas y hostelería suelen requerir un equilibrio diferente al de las zonas de lavado industriales.
Longitud, desmontaje y mantenimiento de los paneles
Los tramos largos de drenaje deben dividirse en paneles manejables. Las secciones modulares simplifican la manipulación, la limpieza y la sustitución. El diseño debe evitar piezas muy cortas en las esquinas y salidas, y cada panel debe tener un soporte adecuado sin movimientos excesivos.
Defina cómo se levantarán los paneles y si requieren elementos de seguridad. El personal de mantenimiento necesita acceder a las cestas de sedimentos, los canales y las salidas sin dañar el pavimento terminado.

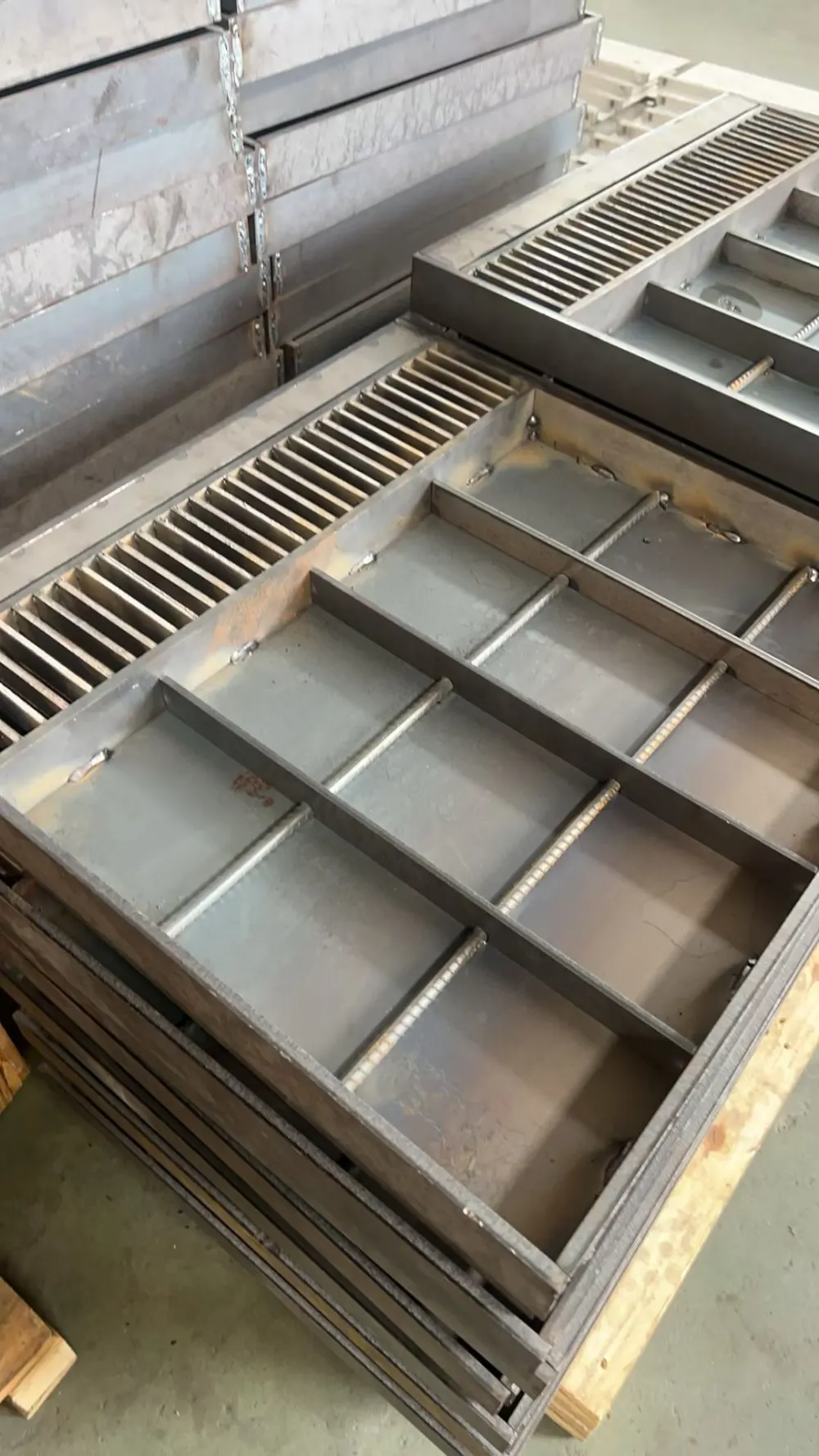

Fabricación e inspección
La fabricación puede incluir el corte de barras, el montaje de fijaciones, la soldadura, el enderezado, la construcción de bastidores, el decapado o pasivado y el acabado superficial. Las fijaciones ayudan a mantener dimensiones de ranura uniformes y la perpendicularidad del panel durante la soldadura.
La inspección debe abarcar el material, el tamaño general, el ancho de la ranura, el espaciado de las barras, el ajuste del marco, la planitud, el estado de la soldadura y la identificación de las secciones modulares. Si se requiere una prueba de carga, una prueba de deslizamiento o una verificación de accesibilidad específica, defina el método y los criterios de aceptación antes de la producción. AODSON puede proporcionar Documentación de trazabilidad e inspección de materiales cuando se incluye en el pedido.
Errores comunes en las especificaciones
- Escritura a prueba de talones sin especificar una apertura estándar o máxima.
- Ignorando la orientación de la ranura con respecto a las ruedas y el movimiento de los peatones.
- Comparación del ancho de la rejilla en lugar del área abierta hidráulica
- Omitir el descuento del canal y el soporte claro
- Utilizar carga ligera o pesada sin una carga definida
- Elegir 304 o 316 solo por el precio sin revisar la exposición
- No planificar las longitudes de los paneles desmontables y el acceso para la limpieza
Lista de verificación para solicitudes de cotización de rejillas de drenaje a prueba de tacones
Envíe el plano y la sección del canal, el ancho de la rejilla y la longitud del panel, la abertura máxima de la ranura, el sentido de circulación, la norma requerida, los requisitos hidráulicos, la distancia entre apoyos, la carga de tráfico, el grado de acero inoxidable, el acabado superficial, los requisitos del marco y la cantidad total. Las fotografías son útiles cuando se debe instalar una rejilla nueva en un canal existente.
Reseña de AODSON Rejillas de drenaje de acero inoxidable a prueba de tacones, hechas a medida, lee el más amplio Guía del sistema de drenaje lineal, o Envíe sus planos de drenaje para su revisión..
Preguntas frecuentes
¿Todas las rejillas de ranura estrecha son a prueba de tacones?
No. La abertura permitida depende de la definición del proyecto y de la normativa aplicable. Confirme las dimensiones en lugar de basarse únicamente en el nombre del producto.
¿Pueden las rejillas antitacones soportar vehículos?
Pueden diseñarse para diferentes cargas, pero el patrón de ranuras por sí solo no determina la capacidad. Deben revisarse la luz libre, la sección de la barra, el soporte y los requisitos de prueba.
¿Deben las ranuras estar dispuestas en sentido transversal a la dirección de desplazamiento?
Esto suele ser preferible cuando hay ruedas pequeñas, pero la orientación final debe ajustarse al estándar del proyecto, al diseño del drenaje y al patrón de movimiento.
¿Puede AODSON fabricar rejillas para un canal ya existente?
Sí. Proporcione el rebaje, la luz libre, los detalles del apoyo, la abertura requerida y la disposición del panel para que se pueda revisar el ajuste y el rendimiento.
