Las cámaras de servicio de gran tamaño plantean un problema práctico de diseño: una sola tapa de acceso puede resultar demasiado ancha, pesada o difícil de retirar de forma segura. Una tapa de acceso de varias hojas soluciona este problema dividiendo la abertura en varios paneles coordinados, sostenidos por un marco perimetral y, cuando sea necesario, vigas intermedias desmontables.
El concepto es sencillo, pero una especificación fiable requiere más que solo la longitud y el ancho totales. El diseñador debe considerar cómo se levantará cada hoja, qué partes deben ser desmontables, cómo se distribuye la carga en la estructura, qué tipo de revestimiento de suelo cubrirá las bandejas y cómo utilizarán los equipos de mantenimiento la abertura después de la instalación.
¿Qué es una tapa de acceso de varias hojas?
Una tapa de acceso de varias hojas es un sistema con marco que contiene dos o más secciones de cubierta desmontables o abatibles. Las hojas comparten una abertura estructural y suelen estar dispuestas sobre soportes desmontables o fijos. Cuando solo se requiere una inspección rutinaria, se puede abrir una hoja. Cuando se necesita el paso de equipos a través de la cámara, se pueden retirar todas las hojas y las barras transversales especificadas.
Este formato se utiliza habitualmente en salas de máquinas, cámaras de bombeo, cámaras de cables, equipos de tratamiento, instalaciones en sótanos y grandes espacios de servicios bajo el suelo. Se elige acero inoxidable cuando la resistencia a la corrosión, la higiene o la estética arquitectónica son factores importantes.
Comience con la apertura libre requerida.
No especifique únicamente el tamaño visible de la cubierta. Indique la abertura estructural y el acceso libre necesario una vez retiradas las cubiertas y las vigas desmontables. Estos no siempre coinciden. Un marco puede reducir la abertura útil, mientras que una barra transversal fija puede impedir el paso de equipos de gran tamaño.
En la sección de instalación se debe mostrar el borde de la losa, el soporte del marco, el nivel del piso terminado, la capa de impermeabilización o drenaje y la profundidad de instalación disponible. Si la cámara ya existe, registre las medidas diagonales y las condiciones de las esquinas en lugar de asumir que es perfectamente cuadrada.
Cómo decidir el número de hojas
La mejor disposición de las hojas equilibra la facilidad de manejo, el rendimiento estructural y el acceso. Un número reducido de hojas anchas disminuye las juntas, pero aumenta el peso individual. Un mayor número de hojas facilita el manejo, pero añade interfaces, puntos de bloqueo y pasos de instalación.
Pregunte quién abrirá la tapa y qué equipo estará disponible. Una bandeja llena de piedra o concreto puede pesar mucho más que la estructura de acero inoxidable por sí sola. Por lo tanto, el peso del relleno debe tenerse en cuenta al determinar las dimensiones de la hoja y si se necesita ayuda para levantarla.
Estrategia de vigas y soporte desmontables
Las vigas intermedias reducen la longitud sin soporte de cada hoja y ayudan a distribuir la carga al marco. Cuando se requiere acceso completo a la cámara, estas vigas pueden diseñarse para retirarse una vez levantadas las hojas. Su secuencia, método de bloqueo y puntos de apoyo deben estar claramente indicados tanto en los planos de producción como en los de instalación.
Cada pieza desmontable debe tener una orientación definida. Las hojas y vigas numeradas reducen la confusión durante el montaje en obra y el mantenimiento futuro. Para sistemas grandes, un diagrama sencillo de elevación y desmontaje puede ser tan útil como el plano de fabricación.
Los requisitos de carga deben ser específicos para cada proyecto.
Términos como "uso peatonal" o "uso intensivo" no son suficientes para la aprobación de ingeniería. Indique la carga de diseño requerida o la clase de carga aplicable, el área de carga, las condiciones de apoyo y el tráfico previsto. Un piso peatonal, una ruta para transpaletas y un patio de acceso vehicular generan exigencias muy diferentes.
La revisión de cargas afecta la profundidad de la bandeja, el espesor de la placa, la separación de los rigidizadores, el tamaño de la viga y el anclaje del marco. También puede afectar la deflexión admisible, ya que un movimiento excesivo puede agrietar las baldosas o la piedra incluso cuando la estructura metálica no falla.
| Elemento de especificación | Por qué es importante |
|---|---|
| Apertura estructural | Define el marco y el área de acceso utilizable. |
| Apertura libre requerida | Determina si los travesaños deben ser extraíbles. |
| Tráfico y carga de diseño | Dimensiones de la placa de control, el refuerzo y el soporte |
| Material de relleno y profundidad | Afecta al peso de la bandeja y al nivel del piso terminado. |
| Frecuencia de apertura | Influye en las herramientas de elevación, las bisagras y las opciones de asistencia. |
| Requisito de sellado | Define los detalles de la junta, el drenaje y el bloqueo. |
Coordinación de la profundidad de relleno y el acabado del piso

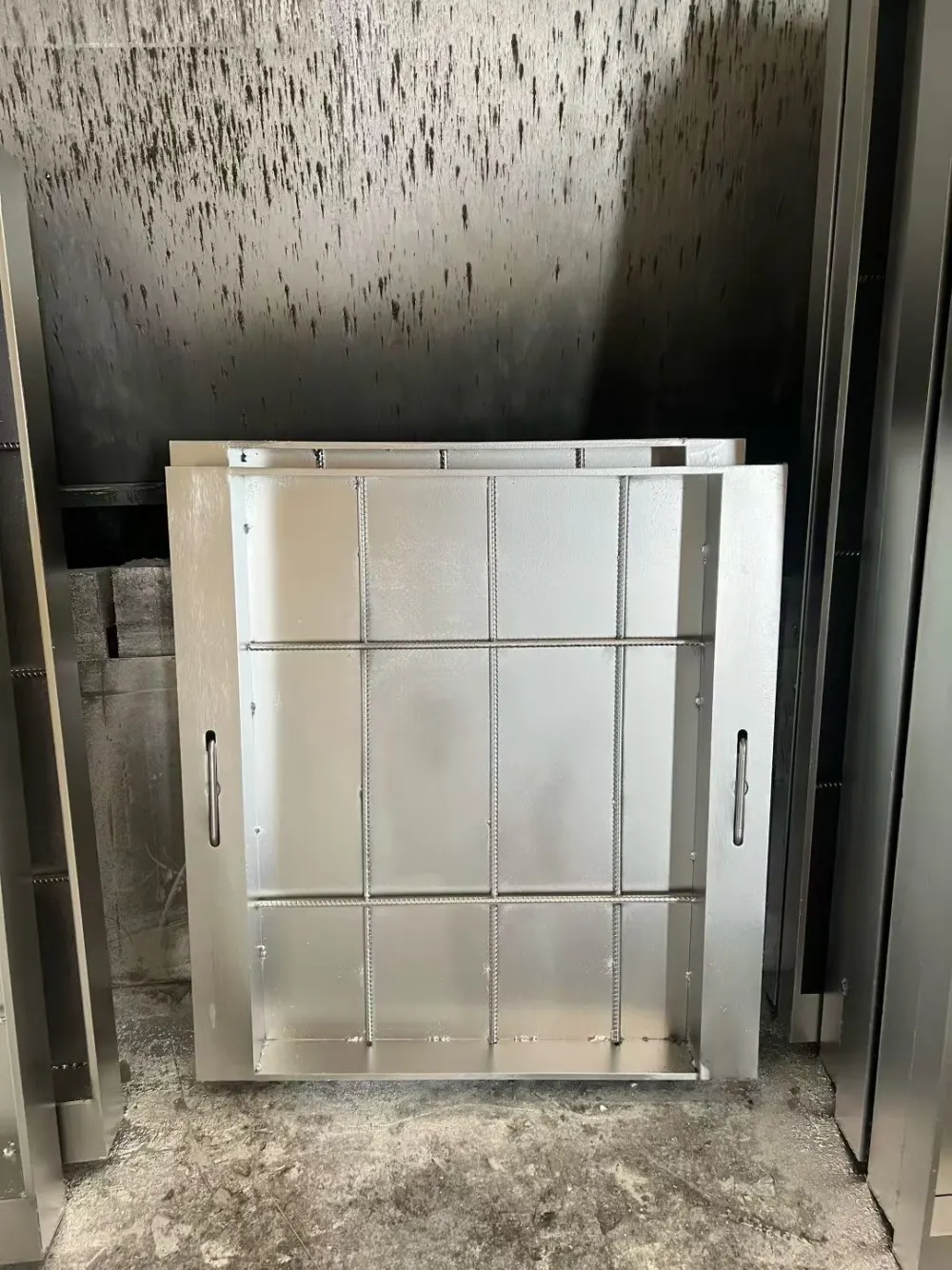

Las bandejas empotradas pueden recibir azulejos, piedra natural, hormigón, mortero autonivelante u otro acabado. La profundidad de la bandeja debe coincidir con la construcción completa, incluyendo las capas de adhesivo y de asiento, no solo con el grosor nominal del azulejo. El diseñador también debe definir el ancho de la junta, el acabado de los bordes y si el patrón final debe extenderse a lo largo de varias hojas.
Para las cubiertas de acero inoxidable a la vista, especifique la textura de la placa y el acabado visible. Las superficies cepilladas requieren una dirección de la veta acordada para que las hojas adyacentes tengan un aspecto uniforme después de la instalación.
Sellado, drenaje y control de olores
Un sistema de múltiples hojas contiene más juntas que una sola tapa, por lo que el sellado requiere una definición precisa. Si el proyecto exige el control de aguas superficiales, olores o vapores de proceso, indique la condición de exposición y la prueba de aceptación. Una junta por sí sola no garantiza automáticamente la estanqueidad al agua o a los gases.
Considere hacia dónde irá el agua que pueda caer accidentalmente. Algunas instalaciones requieren un canal de drenaje alrededor del marco, mientras que otras dependen de un bordillo elevado o una ubicación interior protegida. Los puntos de bloqueo deben proporcionar una compresión de la junta adecuada y razonablemente uniforme.
Acero inoxidable 304 frente a acero inoxidable 316
El acero inoxidable grado 304 se utiliza ampliamente en aplicaciones arquitectónicas y comerciales de interior. El grado 316 se suele considerar para ambientes costeros, piscinas, limpieza química o expuestos a cloruros. La elección correcta depende de la exposición, las prácticas de limpieza y las expectativas de mantenimiento, más que de la apariencia.
Indique si todas las piezas estructurales, elementos de fijación, herrajes de elevación y vigas desmontables deben ser del mismo grado. Los requisitos para materiales mixtos deben especificarse antes de la cotización.
Fabricación y controles de calidad
Durante la producción, se debe realizar un montaje de prueba para un sistema multihojas compatible. Entre las comprobaciones útiles se incluyen la perpendicularidad del marco, la holgura entre las hojas, el ajuste de la viga desmontable, el funcionamiento del punto de elevación, el estado de las soldaduras, la planitud de la bandeja y las marcas de identificación. Se pueden proporcionar certificados de materiales y registros de inspección dimensional si se solicitan.
Debido a que las aberturas del sitio pueden variar, los planos aprobados deben distinguir las dimensiones de fabricación de las distancias mínimas de seguridad. Obtenga más información sobre AODSON. control de calidad y trazabilidad de materiales.
Errores comunes en las especificaciones
- Proporcionar únicamente las dimensiones de la cubierta exterior en lugar de las aberturas estructurales y libres.
- Ignorando el peso final del relleno de baldosas, piedra o hormigón.
- Utilizar una descripción de carga vaga sin un valor estándar o de diseño.
- Fijar las barras transversales cuando se requiere acceso completo al equipo
- Solicitar la estanqueidad sin definir la exposición ni un método de prueba.
- Dejar sin resolver la profundidad del piso terminado y las juntas de los bordes.
Lista de verificación para solicitudes de cotización de cubiertas de acceso de múltiples hojas
Para obtener un presupuesto preciso, proporcione un plano y un dibujo de sección, la abertura estructural, la abertura libre requerida, el espesor del piso terminado, el tipo de material, la carga de diseño, el nivel de sellado esperado, la preferencia de tipo de hoja, la frecuencia de apertura, la cantidad y la ubicación de instalación. Incluya el elemento de mayor tamaño que deba pasar por la abertura.
Reseña de AODSON tapas de acceso de acero inoxidable de gran formato y múltiples hojas o Envíe sus dibujos para una revisión de viabilidad de fabricación..
Preguntas frecuentes
¿Qué tamaño máximo puede tener una tapa de acceso de varias hojas?
No existe un tamaño máximo universal útil. El tamaño depende de las condiciones de apoyo, la manipulación de las hojas, el transporte, la carga y la disposición de la viga desmontable. La abertura completa debe evaluarse como un sistema.
¿Deberían ser desmontables las vigas?
Deben ser desmontables cuando el proyecto requiera acceso sin obstáculos para el equipo. Para aberturas destinadas únicamente a inspección, pueden ser aceptables los soportes fijos.
¿Se puede alicatar la cubierta para que combine con el suelo?
Sí. La profundidad y el refuerzo de la bandeja deben tener en cuenta la baldosa, el adhesivo o la capa de base, así como el peso adicional que se debe levantar.
¿Qué información tiene mayor influencia en el precio?
El tamaño de la abertura, el número de hojas, el tipo de acero inoxidable, la carga de diseño, la profundidad de la bandeja, las vigas extraíbles y los detalles de cierre y sellado son los principales factores que influyen en el coste.
