Фильтрующие форсунки из клиновидной проволоки для распределения и удержания фильтрующего материала.

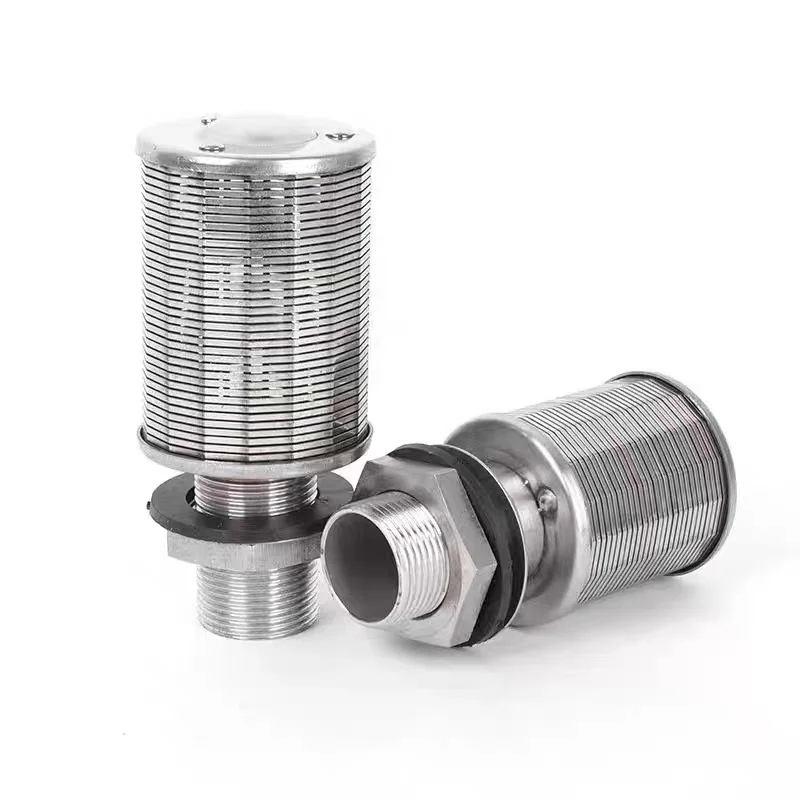

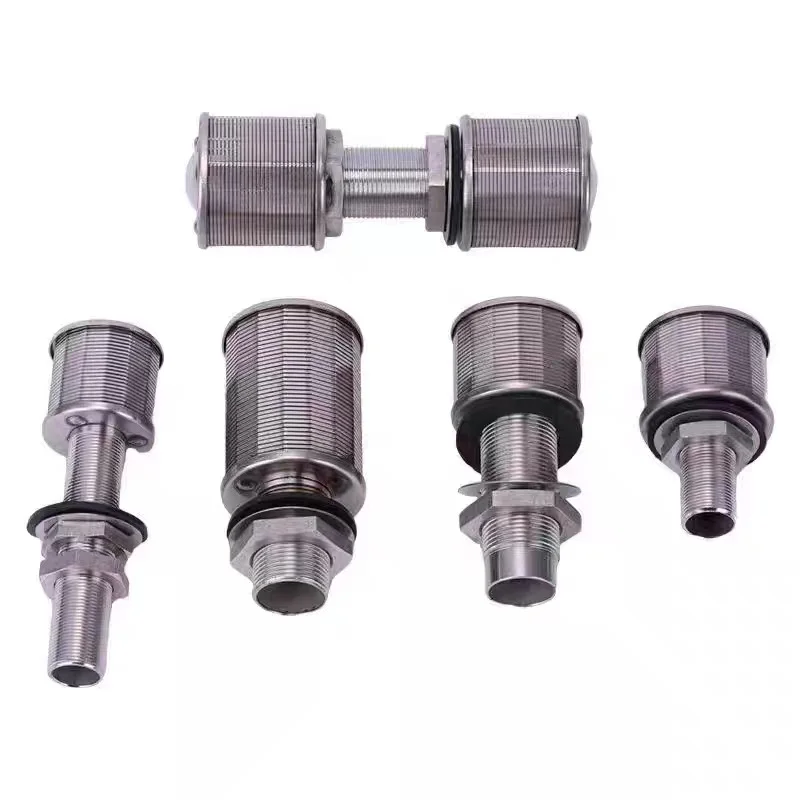

Фильтрующие форсунки из нержавеющей стали сочетают в себе цилиндрическую головку с клиновидной проволочной сеткой, резьбовую монтажную секцию и шток, выбираемый в зависимости от конструкции емкости или коллектора. Узкие отверстия сетки удерживают фильтрующий материал, обеспечивая при этом распределенные пути потока через головку форсунки. В галерее представлены такие образцы, как компактные резьбовые выходы, варианты крепления с шестигранной гайкой и удлиненные штоки с прорезями.
Фотографии показывают видимую конфигурацию, но не определяют универсальные параметры размера щели, пропускной способности или номинального давления. Эти значения должны быть выбраны исходя из режима работы технологического процесса, типа фильтрующего материала и утвержденного чертежа оборудования.
Технические характеристики и варианты для подтверждения
| Элемент | Детали для составления коммерческого предложения |
|---|---|
| Материал | Нержавеющая сталь марок 304 и 316L указаны в качестве вариантов, предлагаемых поставщиком. Укажите требуемую марку, стандарт материала и любые требования к сертификату. |
| Конструкция экрана | Цилиндрическая клиновидная проволока или прецизионная щелевая сетка. Подтвердите размер щели, профиль проволоки, расположение опор и необходимую площадь открытой поверхности. |
| Размеры головы | Укажите внешний диаметр сита, длину сита и общую геометрию головки. |
| Связь | Показано наружное резьбовое соединение. Определите форму резьбы, номинальный размер, шаг и длину зацепления относительно сопрягаемого компонента. |
| Конфигурация стебля | Представлены компактные, удлиненные и рифленые штоки. Укажите наружный диаметр штоков, длину, отверстия и характеристики концов. |
| Крепежные элементы | Укажите, требуются ли гайки, шайбы или прокладки, и определите уплотнительный материал для условий эксплуатации. |
| Потоковая нагрузка | Укажите направление потока, расчетный расход на одно сопло, допустимое падение давления и рабочий перепад давления. |
| Завершение и проверка | Подтвердите требования к очистке, пассивации или отделке, контролю размеров и любым испытаниям, специфичным для данного проекта. |
Выбор и гидравлические аспекты
Размер щели следует выбирать исходя из размера фильтрующего материала, который необходимо задерживать, с учетом формы материала, направления его действия и возможности засорения. Необходимое количество форсунок и расстояние между ними следует определять исходя из целевого распределения потока, общей площади открытых отверстий и допустимого перепада давления на всей конструкции.
Диаметр и длина головки влияют на доступную площадь сетки. Геометрия штока влияет на соединение с дренажной системой, пленумом или коллектором. Поэтому удлиненные штоки и отверстия следует выбирать, исходя из фактического внутреннего устройства сосуда, а не только по внешнему виду.
Требования к установке и обслуживанию
Определите толщину монтажной пластины, размер отверстия, резьбу и способ герметизации. Если используется конструкция «гайка и прокладка», убедитесь в совместимости прокладки с жидкостью, температурой и чистящими средствами. Конструктор оборудования также должен проверить механическую опору, доступ для установки и влияние циклов обратной промывки или обратного потока.
Пригодность для работы в агрессивных средах, при повышенных температурах или циклических перепадах давления зависит от полной спецификации материала и технологического процесса. Необходимо указать состав жидкости, расчетную температуру и перепад давления, чтобы можно было оценить предлагаемую конструкцию.
Контроль качества и документация
Контроль качества может включать проверку ширины паза, габаритных размеров, геометрии резьбы, состояния сварного шва, состояния поверхности и количества. Идентификационные данные материала, сертификаты, записи о пассивации или дополнительные испытания должны быть указаны в запросе и подтверждены в коммерческом предложении. См. наши информация о контроле качества.
Часто задаваемые вопросы
Как следует выбрать размер отверстия для прорези?
Начните с определения распределения размеров фильтрующего материала и требуемого предела удержания, затем проверьте площадь открытой поверхности и перепад давления. Отправьте спецификацию фильтрующего материала и гидравлическую нагрузку на проверку.
Входят ли в комплект гайка и прокладка?
На некоторых фотографиях показаны крепежные элементы, но комплектация не является универсальной. В запросе укажите все необходимые гайки, шайбы и прокладки.
Можно ли изобразить длинный стебель и отверстия на чертеже?
В галерее представлены различные варианты геометрии штока. Укажите необходимую длину, диаметр, схему расположения пазов или отверстий, резьбу и соответствующий узел, чтобы мы могли подтвердить наличие.
Запросить ценовое предложение на фильтрующую форсунку
Укажите марку материала, размер щели, диаметр и длину сетки, спецификацию резьбы, чертеж штока, направление потока, данные о расходе и перепаде давления, количество и место назначения. Приложите спецификацию фильтрующего материала и любые документы по контролю качества, необходимые для проекта.
Отправьте ваши требования к фильтрующей форсунке с клиновидной проволокой.
