Трубные решетки с расположением отверстий, заданным на чертеже.

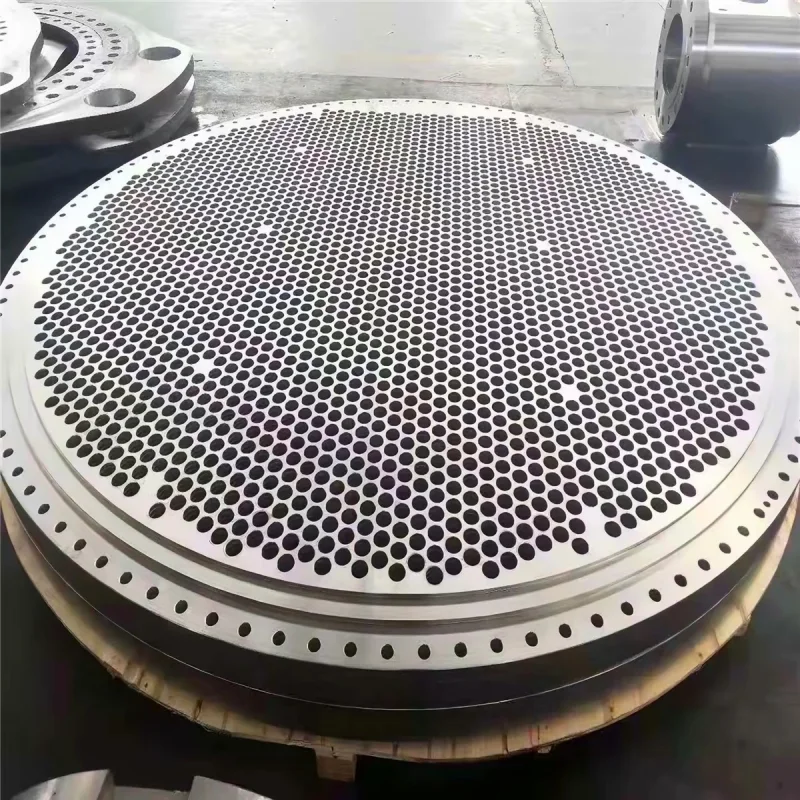

Эти круглые трубные решетки имеют плотно расположенные массивы отверстий и обработанные внешние профили. На представленных изображениях показаны как плотные непрерывные узоры, так и сгруппированные отверстия, разделенные непросверленными полосами. Периферийные отверстия для болтов и детали ступенчатого обода различаются в зависимости от образца; каждая конфигурация должна быть определена на утвержденном чертеже.
Для нового узла или запасной части предоставьте чертеж компоновки трубок вместе с сопрягаемым корпусом, крышкой и уплотнительными элементами. Фотография полезна для идентификации, но не позволяет установить толщину, допуски на отверстия или взаимозаменяемость.
Технические условия и требования к чертежам.
| Элемент | Спецификация для подтверждения |
|---|---|
| Product | Трубная решетка круглого теплообменника с расположением отверстий для труб, соответствующим чертежу. |
| Материал | В справочном описании поставщика указаны нержавеющая сталь марок 304 и 316L. Укажите стандарт материала, марку, требования к исходному запасу и документы, обеспечивающие отслеживаемость. |
| эталонный размер | В списке поставщиков указан диаметр DN800, а также представлены варианты DN200, DN250, DN300 и DN350. Подтвердите фактический наружный диаметр, толщину и все габаритные размеры на выбранном чертеже. |
| Обозначение давления | PN16 указан только в списке поставщиков. Это не подтвержденное значение для каждой изображенной пластины или готового теплообменника. Для соответствия применимым стандартам проектирования, температурным режимам, материалам и конструкции сборки требуется отдельное подтверждение. |
| Массив трубчатых отверстий | Укажите диаметр отверстия, количество отверстий, шаг, расположение, координаты, допуски и требуемую чистоту стенок отверстия. |

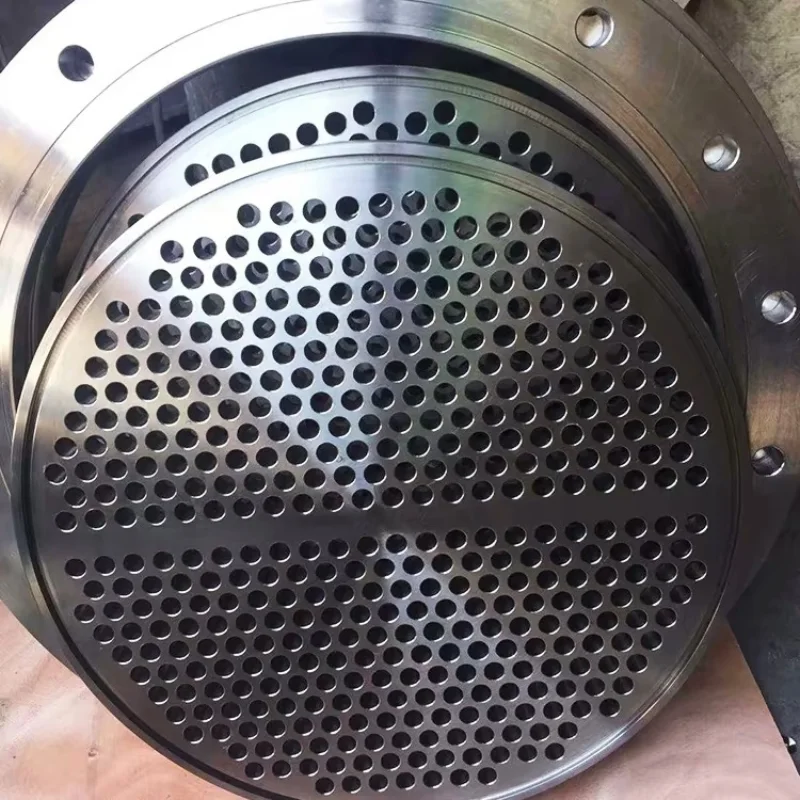

| Функции раздела | В некоторых примерах полосы движения не просверлены. Укажите ширину полосы, ее ориентацию, а также любые пазы или перегородки на чертеже. |
| Внешние и уплотнительные элементы | Укажите наружный диаметр, толщину пластины, количество ступеней, уплотнительные поверхности, диаметр окружности расположения болтов и детали отверстий для болтов. |
| крепление трубки | Укажите требования к соединениям и соответствующие детали отверстий для предполагаемого метода сборки. Установка труб и испытания собранного узла не предполагаются включенными в комплект. |
Подготовьте полный запрос на механическую обработку.
Включите контролируемую корректировку чертежа и четко обозначенную систему базовых элементов. Укажите критические размеры, требования к плоскостности и параллельности, а также допуски на положение отверстий в трубах. Предоставьте электронную таблицу координат отверстий или файл САПР, если таковые имеются, вместе с общей ссылкой на сборку.
Для секционированных схем укажите, на какой поверхности располагается каждый элемент и как разделительные полосы соосны с сопрягаемым компонентом. Укажите скругления кромок, удаление заусенцев, качество поверхности и защиту обработанных поверхностей. См. наши Возможности обработки на станках с ЧПУ для запросов по компонентам, представленным на чертежах.
Объем работ по проверке и доставке
Перед началом производства необходимо согласовать требуемые данные о размерах, проверке отверстий, идентификации материалов и контроле поверхности. Любые неразрушающие методы контроля, специальные испытания или документация, соответствующая нормативным требованиям, должны быть указаны и подтверждены в коммерческом предложении. Предоставленные фотографии не являются подтверждением сертификации сосуда под давлением или утвержденной конструкции, работающей под давлением.

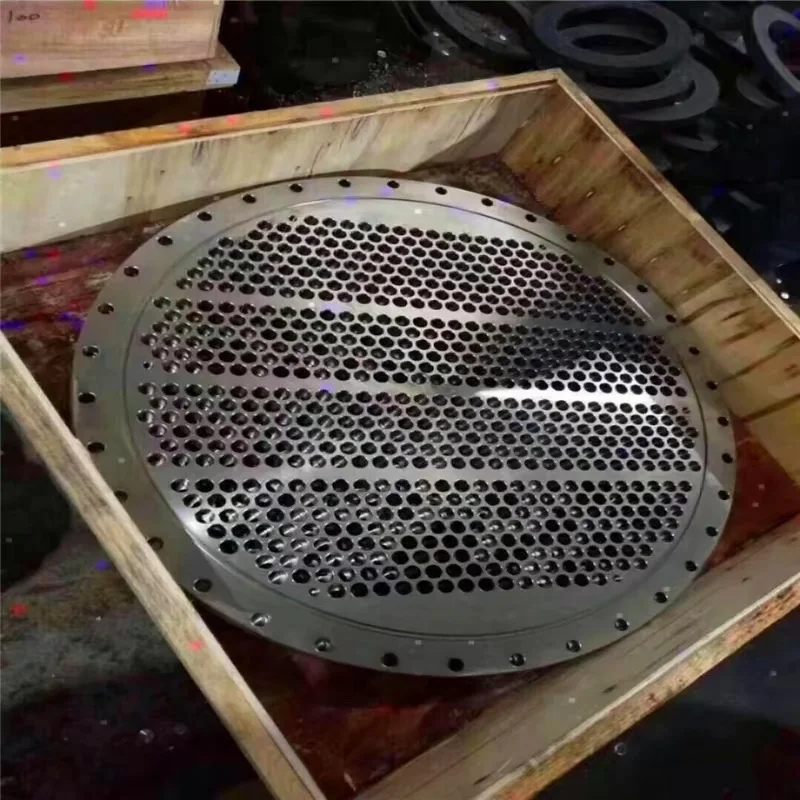

Фотография ящика иллюстрирует один из вариантов упаковки. Определите защиту поверхности, требования к предотвращению коррозии, ограничения по обращению и место назначения для фактического заказа. Упаковка и объем доставки должны соответствовать размерам листового металла и требованиям к отгрузке. Проведите проверку. контроль качества и инспекция.
Часто задаваемые вопросы
Изображенные на фото трубные решетки идентичны?
Нет. Плотность отверстий, разделительные дорожки и детали обода различаются. Используйте галерею, чтобы обсудить необходимую конфигурацию, а затем подтвердите ее на чертеже с размерами.
Означает ли обозначение DN800 PN16, что деталь готова к заказу?
Нет. Это обозначения, предоставленные поставщиком. Полный заказ также должен включать информацию о соответствующем стандарте, материале, толщине, расположении отверстий, интерфейсах и утвержденных требованиях к обслуживанию.
Можно ли рассчитать стоимость компоновки отверстий с разделителями?
Для проверки в производстве необходимо предоставить чертежи, размеры полосы движения, детали фасада и количество. Осуществимость и объем проверки подтверждаются на основе чертежа.
Запросить ценовое предложение на трубные решетки
Пришлите чертеж и его доработки, спецификацию материала, наружный диаметр, толщину, полную схему расположения отверстий, детали уплотнения и перегородок, количество, место назначения и необходимые документы для контроля качества. Укажите применимые требования к конструкции оборудования и уточните, касается ли запрос только трубной решетки или дополнительных сборочных работ.
