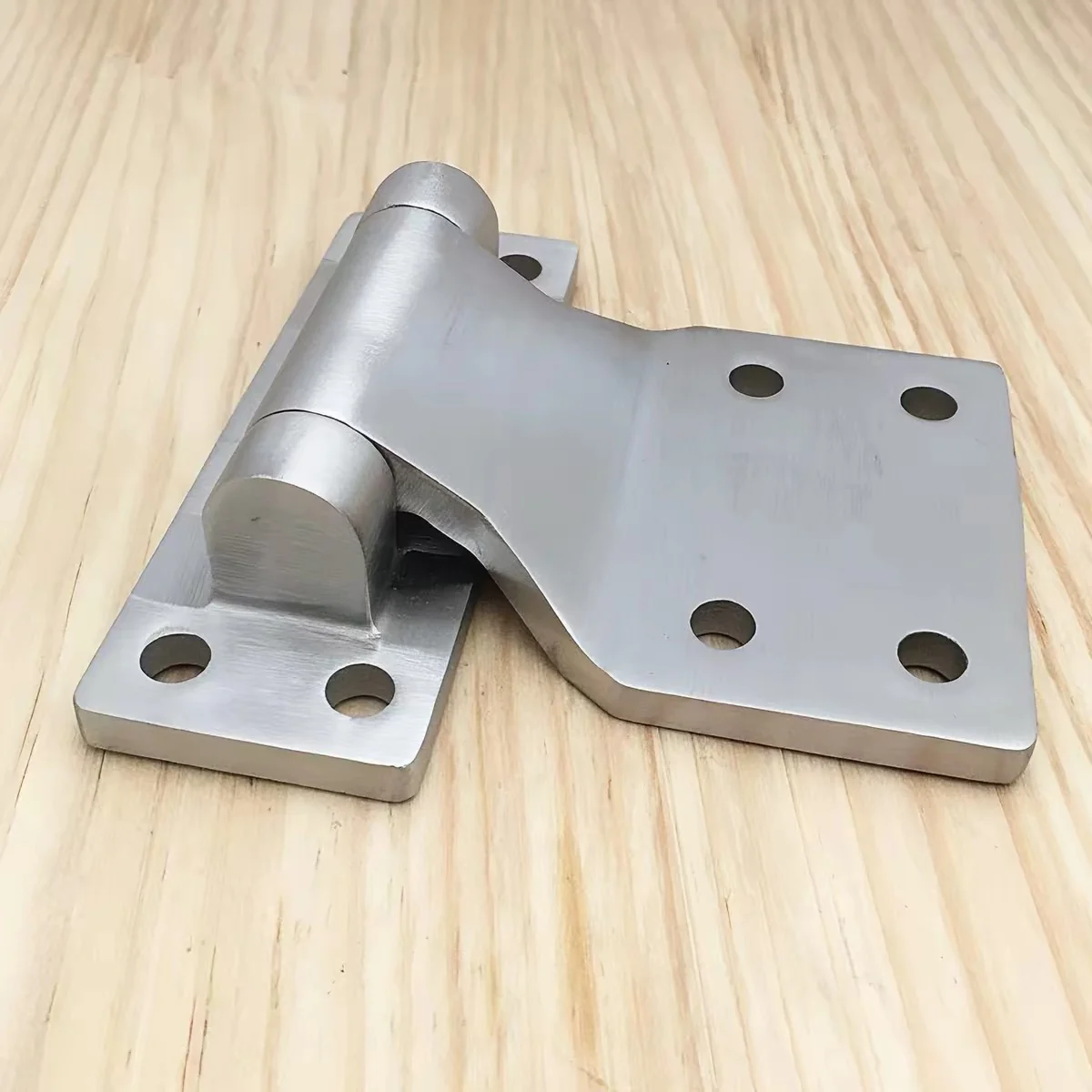

Bisagras de puerta descentradas de alta resistencia de acero inoxidable 304 Utiliza hojas de montaje gruesas y desiguales, un pivote reforzado y una transición desplazada para soportar puertas de equipos industriales, paneles de acceso y grandes conjuntos de portones. El modelo fotografiado está marcado como SUS304 y tiene un acabado cepillado con cuatro orificios de montaje en cada hoja.
Descripción general del producto
A diferencia de una bisagra convencional de hojas iguales, esta bisagra de alta resistencia cuenta con una hoja estrecha en el lado del marco y una hoja más ancha y desplazada en el lado de la puerta. Su geometría escalonada crea espacio libre para la instalación entre el marco y la puerta móvil, a la vez que distribuye el patrón de montaje a lo largo de gruesas secciones de acero inoxidable.
La bisagra se puede utilizar en cerramientos de maquinaria, armarios industriales, puertas de almacén y puertas de acceso prefabricadas donde se requiera resistencia a la corrosión y un montaje superficial robusto. La capacidad de carga de la puerta debe calcularse para la instalación completa, en lugar de deducirse únicamente de las dimensiones de la bisagra.
Especificaciones de referencia y opciones personalizadas
| Tipo de producto | Bisagra descentrada para puertas/equipos, de montaje en superficie y alta resistencia |
|---|---|
| Material ilustrado | Marcado visible en acero inoxidable SUS304 |
| Opciones de materiales | Acero inoxidable 304, 316 o especificado por el cliente. |
| Tamaño general de referencia | Aproximadamente 110 x 105-108 x 7 mm, según la versión. |
| Orificios de montaje de referencia | Aproximadamente 8-8,5 mm de diámetro; patrón final mediante dibujo. |
| Pivote de referencia | En uno de los dibujos se muestra un pasador de aproximadamente 10 mm. |
| Finalizar | Acero inoxidable cepillado; opciones pulidas, pasivadas o específicas para cada proyecto. |
| Personalización | Dimensiones de la hoja, desplazamiento, espesor, patrón de orificios, pasador, ángulo de apertura, acabado e inspección |
Nota sobre el dibujo: Las imágenes de referencia adjuntas muestran anchos totales aproximados de 108 mm y 105 mm. Deben considerarse variantes de referencia independientes. Para la cotización y la producción se requiere un plano dimensional aprobado.
Construcción descentrada de alta resistencia
La hoja ancha proporciona una superficie de fijación considerable en la puerta o portón móvil. Su transición perfilada conecta la hoja con la zona del pivote, manteniendo la distancia libre con la placa de montaje del lado fijo. La hoja de marco estrecho utiliza una base rectangular alargada con orificios de montaje distribuidos por encima y por debajo del pivote.

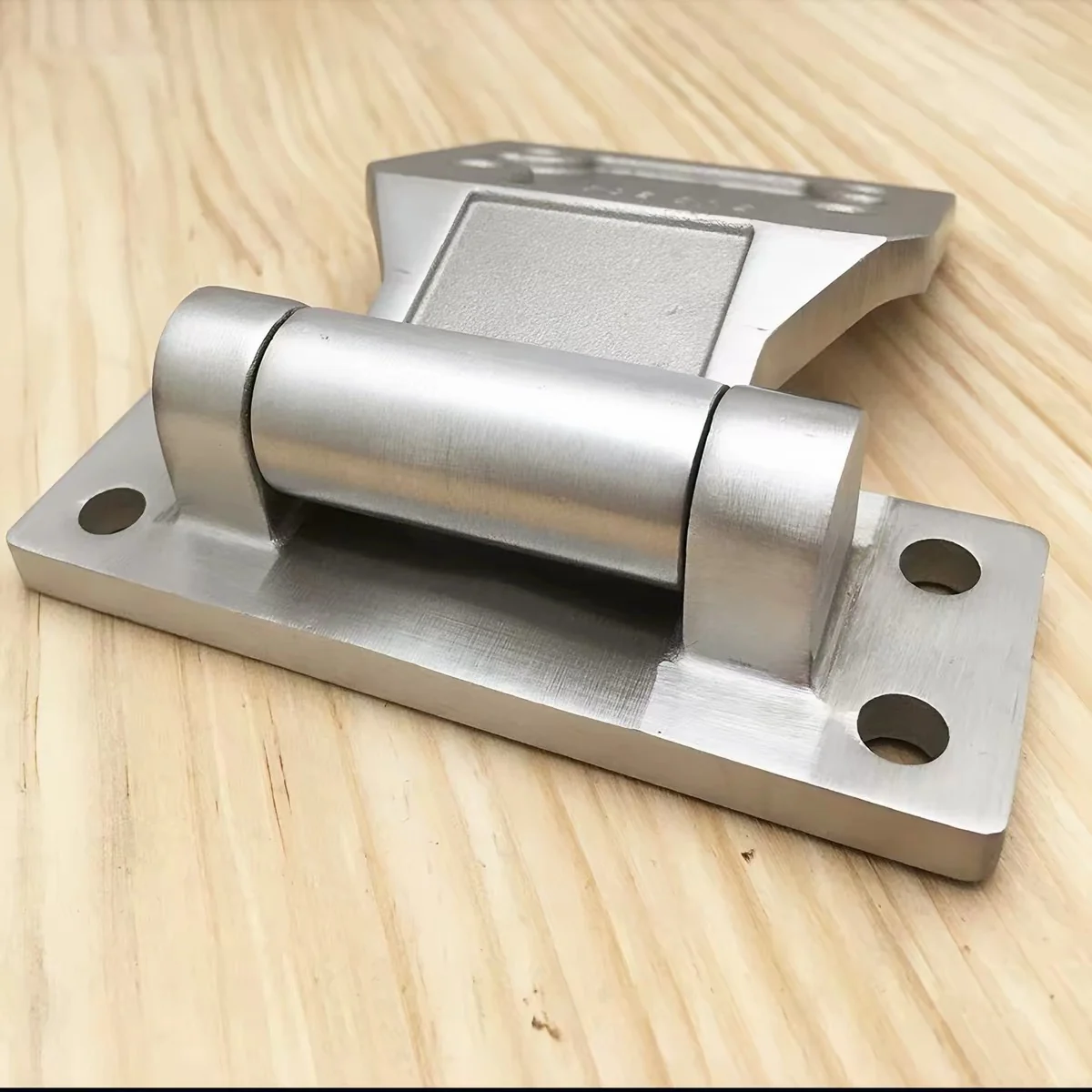

Las gruesas secciones de acero inoxidable proporcionan rigidez, mientras que la alineación del cilindro y el pasador controla la rotación. La planitud de la placa de montaje, la posición del eje de pivote y la relación entre las dos hojas son fundamentales para un funcionamiento suave y una alineación uniforme de la puerta.
Material y acabado superficial

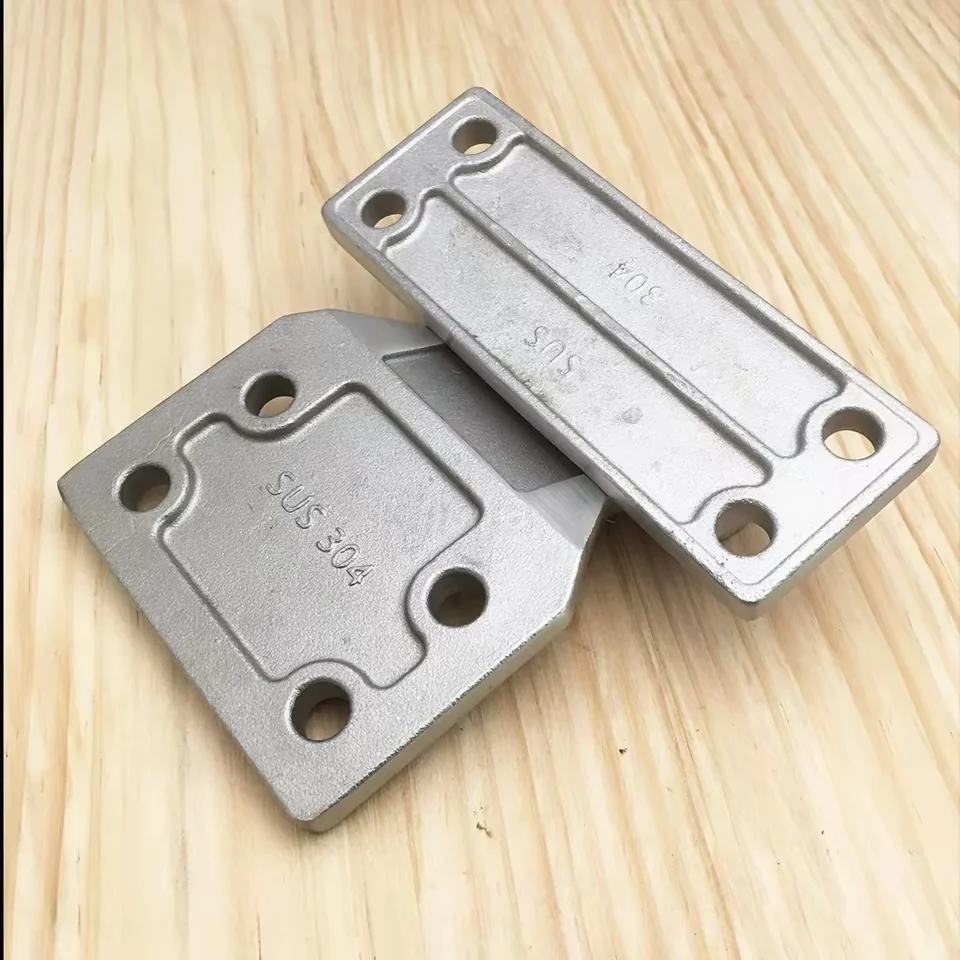

Las imágenes del producto muestran la identificación SUS304. El grado 304 es adecuado para muchos entornos industriales, arquitectónicos y exteriores. Para zonas costeras, exposición marina, lavados agresivos o ambientes ricos en cloruros, el acero inoxidable 316 puede ofrecer una mejor resistencia a la corrosión.
Las superficies visibles presentan un acabado cepillado. Según el proceso de fabricación, las zonas fundidas pueden combinarse con superficies mecanizadas y cepilladas. Se puede añadir pasivación cuando sea necesario para eliminar la contaminación por hierro libre y mejorar la resistencia a la corrosión.
Ruta de fabricación
Una ruta de producción práctica puede combinar la fundición a la cera perdida u otros procesos de conformado casi final con el mecanizado CNC de las superficies de montaje, los orificios y los agujeros de pivote. Las interfaces del pasador y el cañón se terminan para lograr el ajuste requerido antes del ensamblaje. Las superficies visibles pueden cepillarse, pulirse o pasivarse.
La selección del proceso depende de las dimensiones, el volumen anual, el rendimiento de carga requerido, la apariencia y el nivel de inspección. La ruta debe ajustarse al plano y las especificaciones aprobadas, y no basarse únicamente en la apariencia.
Aplicaciones típicas
- Puertas de acceso y cerramientos de seguridad para maquinaria industrial
- Armarios eléctricos, cajas de control y carcasas para equipos.
- Puertas de almacén, taller y fábrica
- Puertas y paneles de servicio fabricados en acero inoxidable
- Equipos para uso exterior, procesamiento de alimentos y lavado.
- Puertas arquitectónicas o marinas personalizadas que utilizan el grado de material aprobado.
Selección de carga y cantidad de bisagras
Un perfil visual robusto no garantiza una capacidad de carga certificada. La selección de bisagras debe considerar la masa de la puerta, el ancho de la puerta, la distancia del centro de gravedad al eje de la bisagra, el número y la separación de las bisagras, el ángulo de apertura, la orientación de montaje, la rigidez del marco y las cargas dinámicas derivadas de golpes, vibraciones o viento.
El diámetro, el grado de fijación, la distancia al borde y la estructura de soporte pueden determinar la instalación antes de que la bisagra alcance su límite. Para portones grandes y puertas de equipos de seguridad, el conjunto completo debe calcularse y probarse según los criterios de aceptación definidos por el comprador.
Dimensiones de referencia

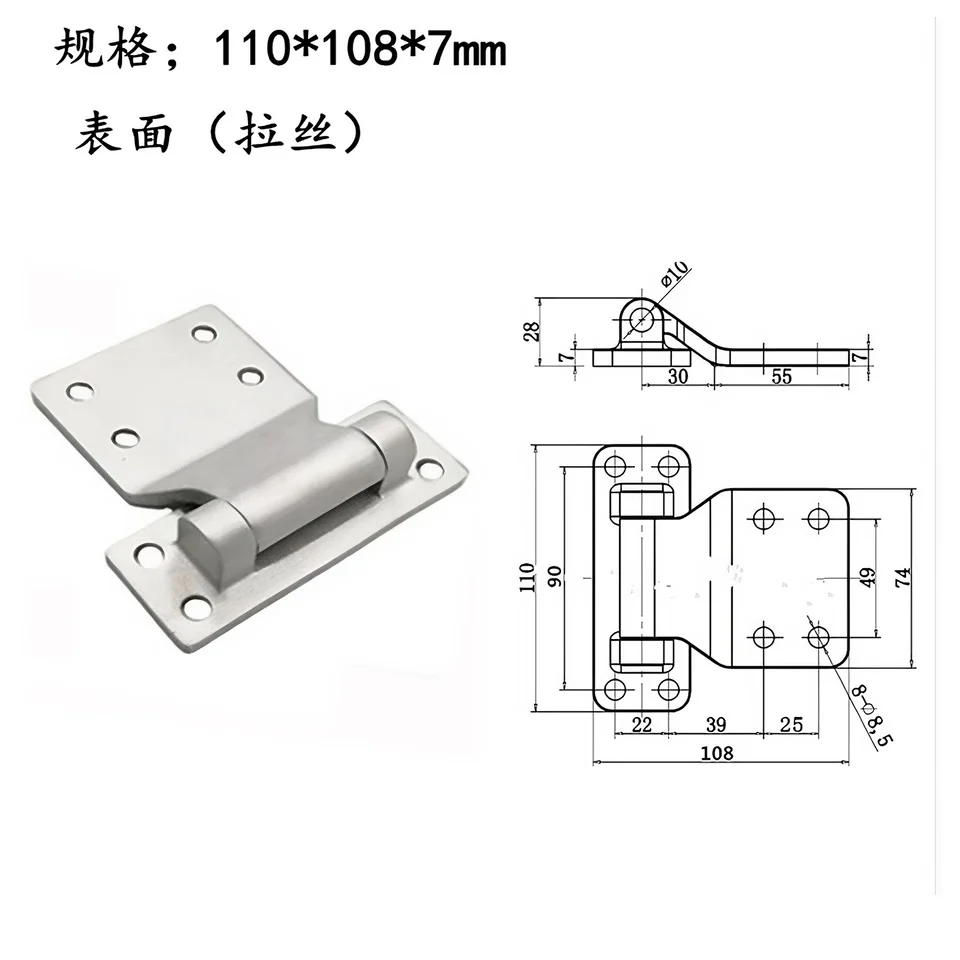

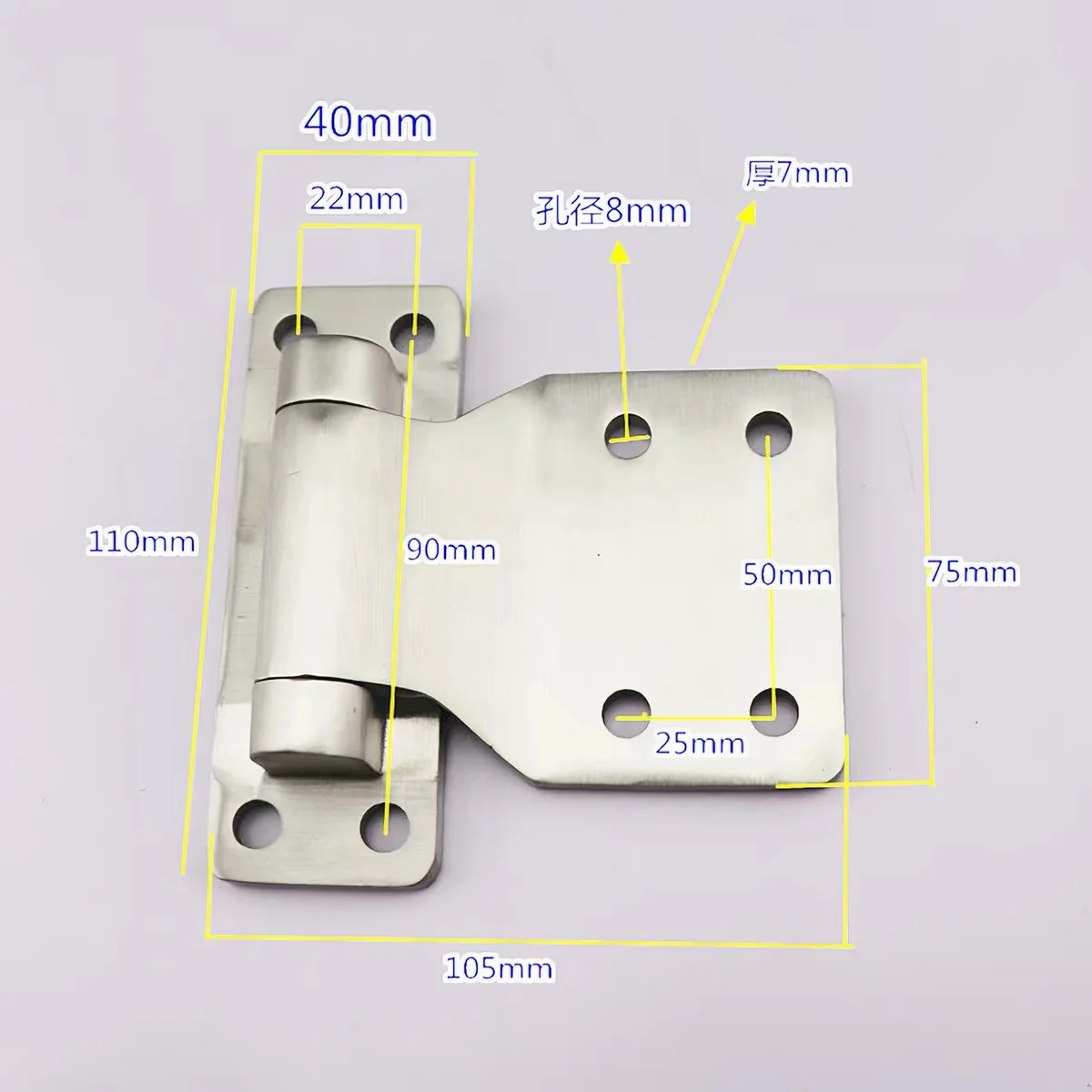

Un dibujo adjunto muestra una longitud aproximada de 110 mm para la hoja del marco, 108 mm de ancho total, 7 mm de espesor de la placa, 10 mm de pivote y 8,5 mm de orificios de montaje. Otra imagen muestra una altura aproximada de 110 mm, un ancho total de 105 mm, una hoja móvil de 75 mm de ancho, una hoja de marco de 40 mm y orificios de 8 mm.
Estas dimensiones son útiles para una evaluación preliminar, pero no deben combinarse en un único plano de tolerancias. AODSON cotizará según la versión seleccionada o un plano de reemplazo aprobado por el cliente.
Consideraciones de instalación
- Alinee todos los ejes de las bisagras antes de apretar completamente los elementos de fijación.
- Utilice un marco rígido y placas de refuerzo adecuadas para el momento flector de la puerta calculado.
- Confirme el tamaño del perno, el grado, el acoplamiento de la rosca y la distancia al borde.
- Verifique el espacio libre de apertura alrededor de la hoja desplazada y la estructura adyacente.
- Evite forzar las hojas desalineadas, ya que esto puede provocar atascos en los pasadores y una carga desigual.
- Validar los ciclos de apertura y retención bajo la carga instalada real.
Control de calidad
La inspección puede incluir la identificación del material, las dimensiones de las hojas, el espesor, el diámetro y la posición de los orificios, la planitud de la superficie de montaje, la alineación del pivote, el ajuste del pasador, el movimiento de apertura, el acabado superficial y el marcado. Las opciones específicas del proyecto pueden incluir informes dimensionales, PMI, pruebas de ciclo, pruebas de carga estática, pruebas de niebla salina u otras pruebas definidas por el comprador.
Información sobre la solicitud de cotización
Para obtener un presupuesto exacto, envíe el dibujo seleccionado o una muestra física junto con la información de la puerta y el marco. Indique si necesita la versión de 105 mm o la de 108 mm de ancho total.
- Masa, anchura, altura y centro de gravedad de la puerta
- Número de bisagras y espaciamiento previsto entre ellas
- Grado del material y entorno operativo
- Dimensiones de la hoja, desplazamiento, grosor y patrón de agujeros
- Ángulo de apertura, orientación de montaje y requisitos de ciclo
- Acabado, pruebas, documentación, cantidad y embalaje
Envíe el dibujo de la bisagra de su puerta o equipo para su revisión.. Continuar con Herrajes arquitectónicos, Fundición de precisión, Mecanizado CNC y Control de calidad y trazabilidad.
Preguntas frecuentes
¿Cuánto peso puede soportar esta bisagra?
No se puede asignar una calificación fiable basándose únicamente en el tamaño de las bisagras. Es necesario analizar conjuntamente el ancho de la puerta, el centro de gravedad, la separación entre bisagras, la dirección de instalación, los elementos de fijación, la rigidez del marco y las cargas dinámicas.
¿Esta bisagra está hecha de acero inoxidable 304?
El componente fotografiado está marcado como SUS304. Los pedidos contractuales deben seguir definiendo la norma del material y cualquier requisito de certificación o PMI.
¿Se puede suministrar en acero inoxidable 316?
Sí. El grado 316 puede someterse a pruebas para uso costero, marino, lavado a presión y exposición a cloruros. El mecanizado, el acabado y las pruebas se confirman con el grado solicitado.
¿Qué dimensiones son estándar?
Las imágenes adjuntas muestran al menos dos variantes similares, de aproximadamente 110 x 108 x 7 mm y 110 x 105 x 7 mm. Las dimensiones finales, los orificios y las tolerancias deben ajustarse a un plano aprobado.
¿Se puede personalizar el patrón de los agujeros y el desplazamiento?
Sí. El ancho, la longitud, el desplazamiento, el grosor, el diámetro del orificio, el espaciado, la geometría del pasador y la holgura de apertura de la hoja se pueden fabricar a partir de un plano aprobado, sujeto a revisión de fabricación.
