Soportes ajustables de acero inoxidable para fijación de pared a cristal Conecte un panel de vidrio sin marco a una pared, piso, repisa o estructura adyacente, permitiendo al instalador ajustar la distancia de soporte mediante una varilla roscada. El conjunto mostrado incluye una placa de montaje circular, un brazo tubular de acero inoxidable, tuercas de seguridad y una abrazadera de vidrio con junta. AODSON suministra estos soportes como herrajes arquitectónicos a medida para mamparas de vidrio, barandillas, cabinas de baño y sistemas interiores personalizados.
Especificaciones del producto y opciones personalizadas
| Tipo de producto | Soporte ajustable de pared a cristal o de suelo a cristal |
|---|---|
| Materiales | Acero inoxidable 304 para interiores y ambientes generales adecuados; 316 disponible para exteriores, piscinas, zonas costeras o exposición a cloruros. |
| Asamblea | Placa de montaje circular, brazo tubular, varilla de ajuste roscada, tuercas de seguridad, abrazadera para vidrio e inserciones protectoras. |
| Orientación de montaje | Conexión estructural específica para pared, suelo, cornisa, plafón o proyecto. |
| Opciones de acabado | Acabado arquitectónico satinado cepillado, pulido o según especificaciones del proyecto. |
| Personalización | Longitud del brazo, rango de ajuste, placa de montaje, patrón de orificios, rosca, apertura de la abrazadera y acabado. |
| Base de producción | Plano aprobado, esquema de instalación o muestra física. |
Desplazamiento y alineación ajustables
La varilla roscada permite un ajuste preciso entre la superficie de montaje y la abrazadera de vidrio. Esto facilita la alineación de los paneles y la corrección de las tolerancias de instalación dentro del rango de ajuste aprobado. Las contratuercas aseguran la posición seleccionada tras la instalación. El soporte no debe utilizarse en extensiones sin apoyo ni fuera del rango establecido por el diseñador del proyecto.

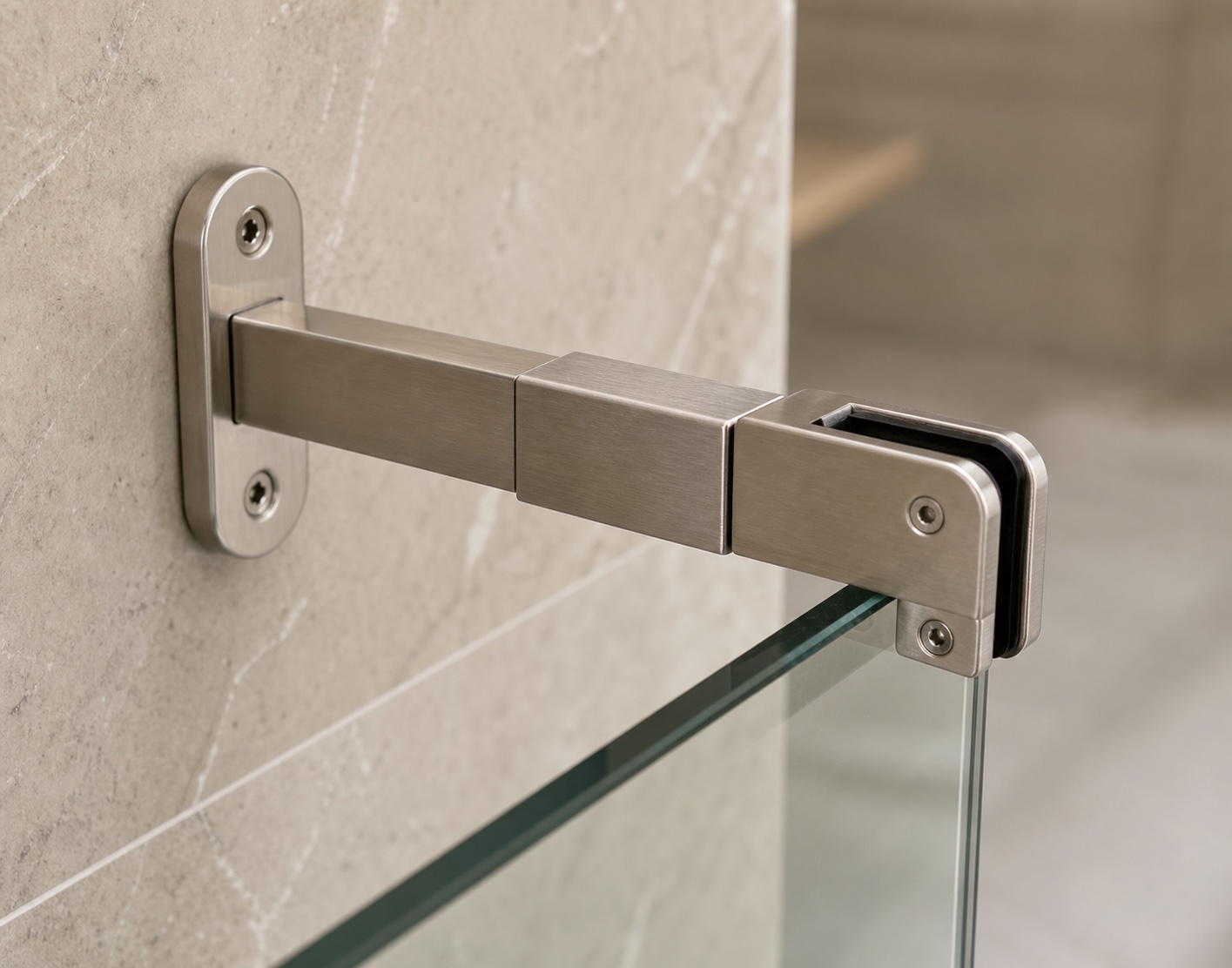

Abrazadera para vidrio e insertos protectores
La abrazadera rodea el borde del vidrio y utiliza un inserto no metálico para evitar el contacto directo entre el metal y el vidrio. El espesor y el tipo de vidrio, el tratamiento de los bordes, los requisitos de los orificios y el material de la junta deben especificarse conjuntamente. La abertura de la abrazadera no puede elegirse únicamente por su apariencia, y los requisitos del vidrio de seguridad siguen sujetos al código de construcción y a las especificaciones del proyecto aplicables.
Materiales y acabado superficial
El acero inoxidable tipo 304 se suele elegir para tabiques interiores, baños comerciales y aplicaciones arquitectónicas generales adecuadas. El tipo 316 ofrece una mayor resistencia a la corrosión para exteriores, piscinas, zonas costeras y lugares con presencia de cloruros. El acabado satinado proporciona una textura arquitectónica controlada, mientras que los acabados pulidos pueden especificarse para instalaciones decorativas. El grado del material y la dirección del acabado deben confirmarse antes de la producción.
Proceso de fabricación
Un proceso de producción típico incluye el corte, conformado, mecanizado CNC, roscado, soldadura, rectificado, cepillado o pulido de tubos y placas de acero inoxidable, montaje de abrazaderas e inspección final. La ubicación de los orificios, el recorrido de ajuste, el ajuste de la rosca y la alineación de las abrazaderas se controlan según el plano aprobado. Las soldaduras y transiciones visibles pueden acabarse para que coincidan con las superficies expuestas circundantes.

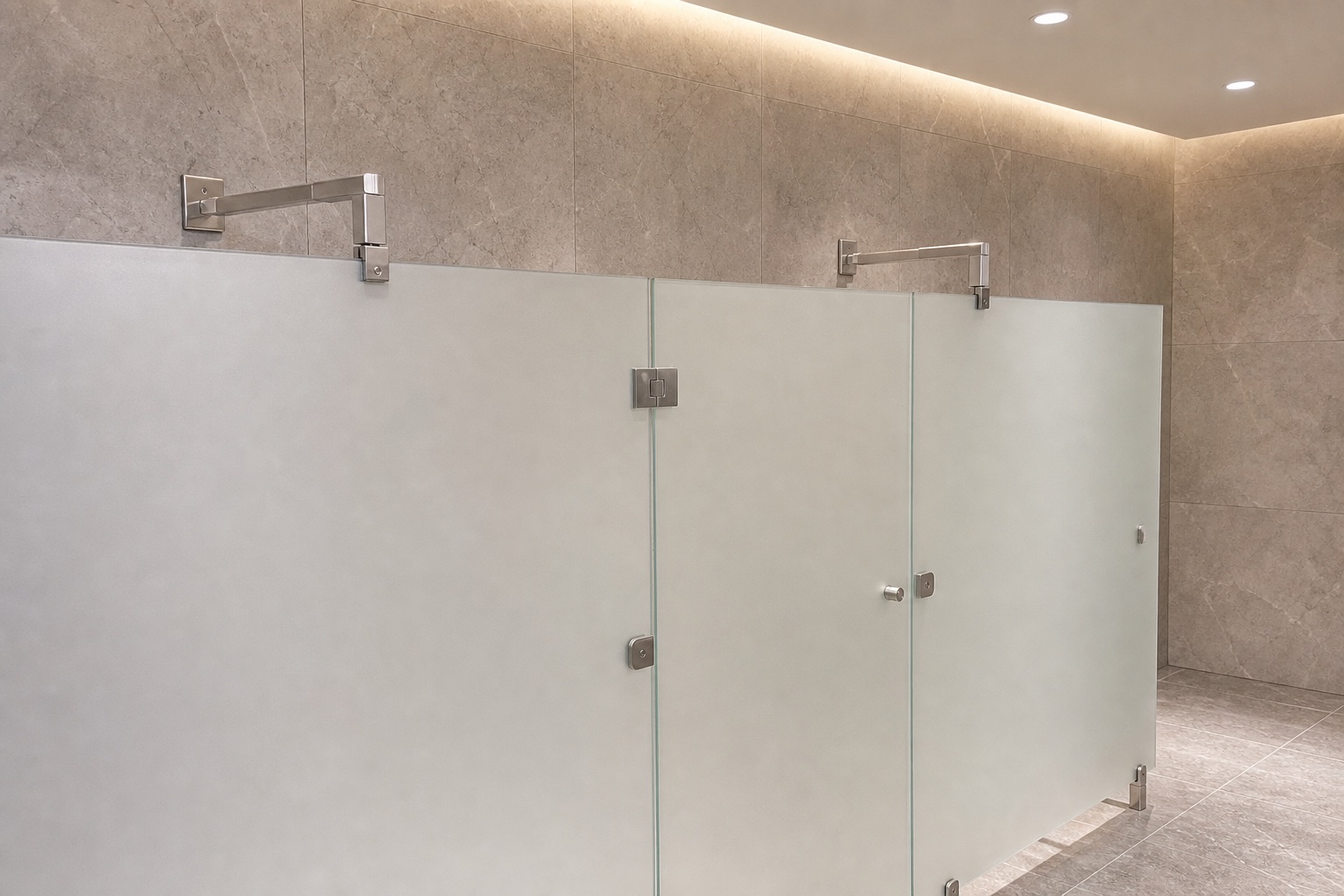

Aplicaciones típicas
- Mamparas de baño y ducha sin marco
- Sistemas de separación para baños comerciales
- Mamparas de cristal para oficinas y comercios
- Detalles de soporte para escaleras y balcones de vidrio
- Interiores de hoteles, restaurantes y espacios públicos
- Conjuntos de vidrio arquitectónico a medida
Montaje y coordinación estructural
El soporte es un componente dentro de un sistema completo de soporte de vidrio. Es necesario revisar conjuntamente el sustrato de montaje, el tipo de anclaje, la distancia al borde, las dimensiones del vidrio, las cargas del panel, la separación entre soportes y los herrajes circundantes. Los elementos de fijación que se muestran en las fotografías del producto son solo ilustrativos; el instalador o ingeniero responsable debe seleccionar los anclajes adecuados para el sustrato real de hormigón, mampostería, acero o madera.
Control de calidad
La inspección puede abarcar la identificación del material, el diámetro y el patrón de orificios de la placa de montaje, la longitud del tubo, las dimensiones de la rosca, el recorrido de ajuste, la apertura de la abrazadera, el ajuste de la junta, el acoplamiento de los sujetadores, el estado de la soldadura y la uniformidad del acabado superficial. Se pueden proporcionar certificados de material, informes dimensionales, registros de pasivación o inspecciones específicas del proyecto cuando así se indique en los requisitos de compra.
Información necesaria para la cotización
- Dibujo del soporte, detalle de instalación o muestra de referencia
- Tipo de vidrio, espesor, dimensiones del panel y estado del borde
- Desplazamiento de pared o suelo requerido y rango de ajuste
- Sustrato de montaje y disposición de anclaje propuesta
- Grado de acero inoxidable y entorno de exposición
- Acabado superficial, dirección de la veta visible y embalaje
- Cantidad del proyecto, destino y cronograma de entrega
Envíe el dibujo del soporte o los detalles de instalación para su revisión.. También puedes explorar AODSON Herrajes arquitectónicos, Postes de barandilla de vidrio y acero inoxidable, acabado de superficies y control de calidad capacidades.
Preguntas frecuentes
¿Se puede ajustar la longitud del soporte?
Sí. La varilla roscada ofrece un rango de ajuste definido y las contratuercas aseguran la posición final. La extensión mínima y máxima requerida debe incluirse en el plano aprobado.
¿El soporte se adapta a diferentes grosores de vidrio?
La abertura de la abrazadera y los insertos protectores se pueden fabricar para espesores de vidrio específicos. El tipo de vidrio, el espesor y los detalles del borde deben confirmarse antes de la fabricación.
¿Está disponible el acero inoxidable 316?
Sí. El acero inoxidable tipo 316 puede utilizarse en exteriores, zonas costeras, áreas cercanas a piscinas y otros entornos corrosivos. La selección final del material la debe realizar el responsable del proyecto.
¿El soporte tiene una capacidad de carga universal?
Las fotografías no implican una clasificación estructural universal. La capacidad depende de la geometría del soporte, la extensión, el espaciado, los anclajes, el sustrato, el vidrio y la instalación completa. Se deben definir ensayos o cálculos para cada proyecto específico.
