304不锈钢U型螺栓夹，带双眼螺母 在现有轨道、围栏构件、管道或管状框架上创建两个封闭的连接点。该组件由圆底或方底U型螺栓、扁平桥接板、调节螺母和两个螺纹吊环螺母组成。当尺寸、表面状况和装配间隙均满足要求时，这种夹紧式连接方式可以避免在支撑构件上钻孔。.
产品规格和定制选项
| 产品类型 | 带双闭眼螺母的U型螺栓导轨夹 |
|---|---|
| 材料 | 304不锈钢；环境和负载评估后可提供其他牌号。 |
| U型螺栓型材 | 适用于圆形、方形或矩形构件的圆底和方底形式 |
| 配置 | 螺纹U形螺栓、扁平琴桥板、调节/锁紧螺母和两个内螺纹吊环螺母 |
| 参考尺寸 | M6系列螺纹，图中所示为编号为8、10和12的螺纹螺纹；螺纹规格、内宽、内高和螺纹板尺寸需根据图纸确认。 |
| 结束 | 天然抛光不锈钢；可提供清洁、钝化或项目特定表面处理。 |
| 定制 | 杆径、螺纹、U型螺栓宽度和高度、弯曲半径、板材厚度、吊环螺母尺寸、标记和包装 |

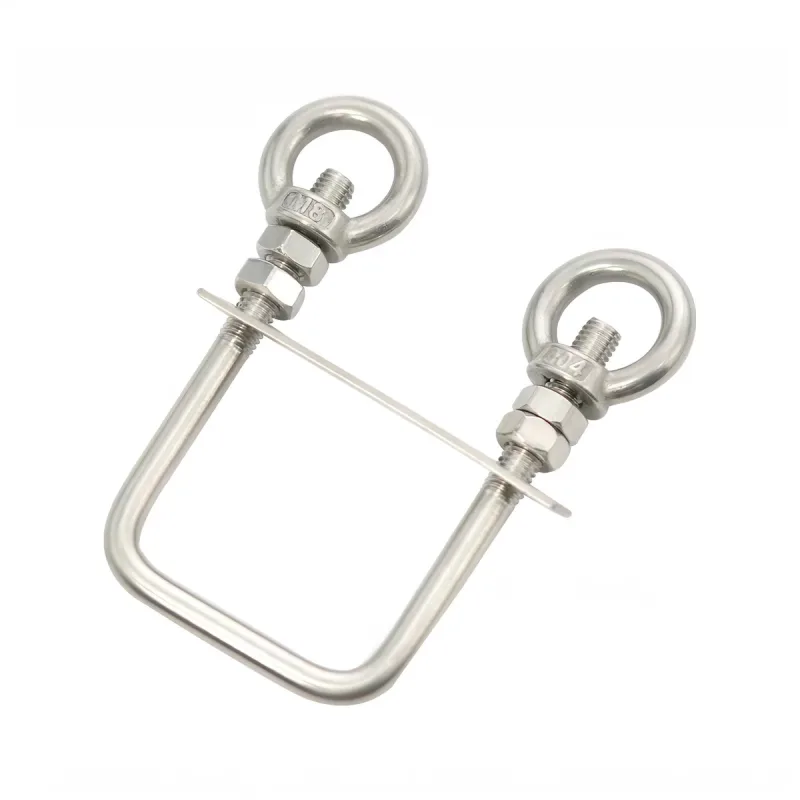

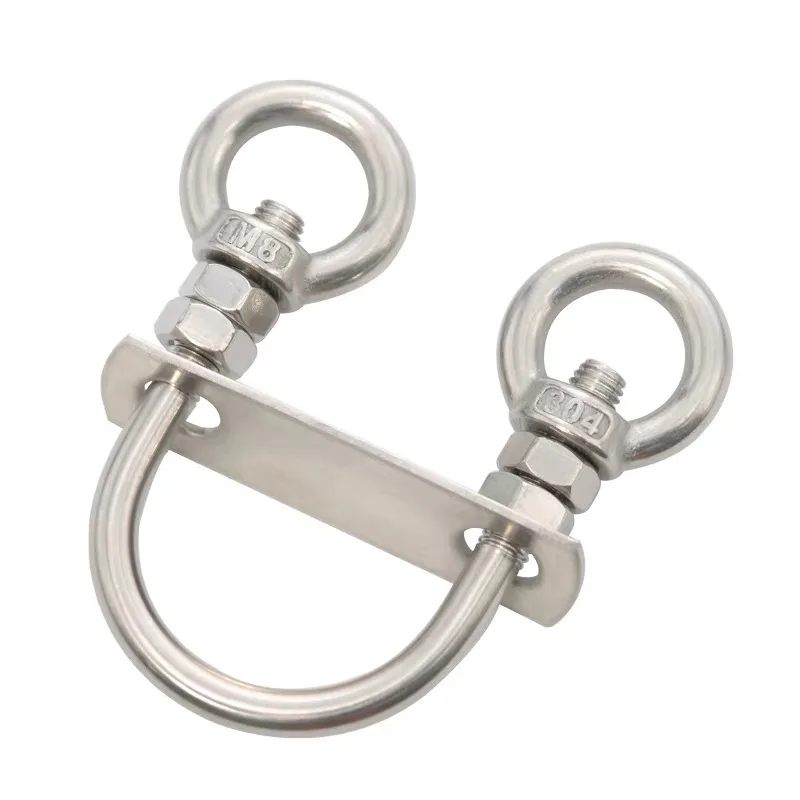

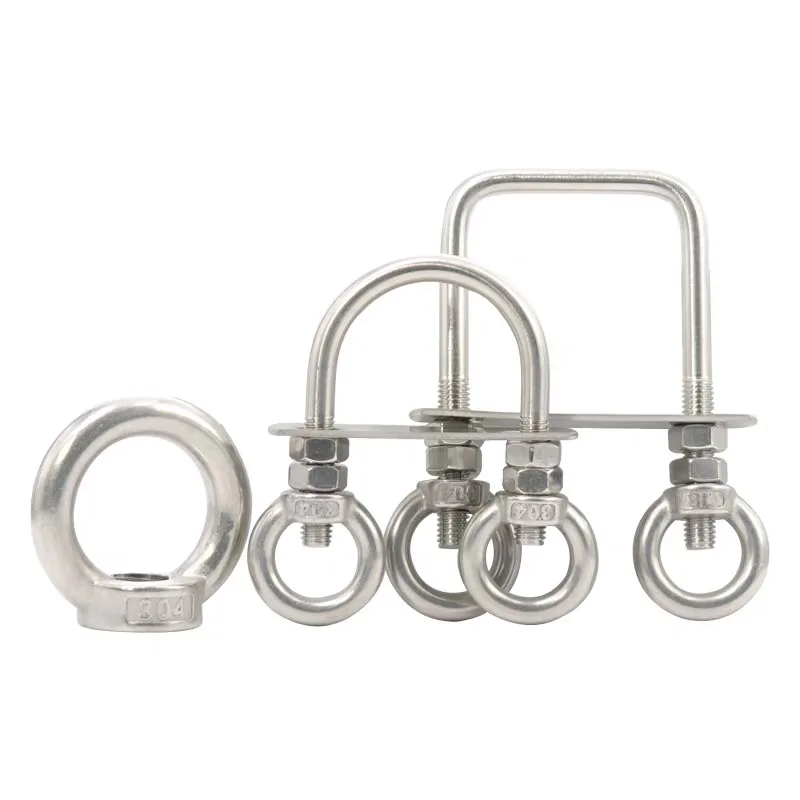

产品视图
夹具接口和订购注意事项
U型螺栓的内宽和高度必须与构件的实际轮廓相匹配，包括涂层、焊缝、拐角半径和安装间隙。板材厚度、孔间距、螺纹啮合情况和拧紧方式应综合考虑。对于抛光表面、异种金属或存在振动的情况，可能需要使用保护衬垫或界面垫。过度拧紧会导致薄壁管材变形，因此必须确定整个组件的允许安装扭矩。.
主要特点
- 一个夹具组件上有两个封闭式眼螺母连接点
- 适用于兼容导轨和框架的圆形和方形U型螺栓型材
- 在合适的配置下，无需在支撑构件上钻孔即可进行夹紧式安装。
- 采用304不锈钢材质，具有耐腐蚀、易于清洁的表面
- 为OEM供货提供定制尺寸、材料、螺纹系统和包装
典型应用
- 围栏和护栏配件附件
- 管道、管材和框架连接点
- 设备绑带、电缆和轻型悬挂配件
- 农业、户外和设施硬件
- 定制夹式支架和固定系统
质量控制与安全
检验内容包括合金成分验证、杆径、螺纹测量、U型螺栓内径、板材平整度和孔位、吊环螺母啮合情况、表面处理以及装配完整性。产品的工作载荷不得仅根据标称螺纹尺寸确定。用于起重、防坠落、救援、攀爬或人员悬挂等用途时，必须使用符合用途的完整系统，并经过验证安装，且由合格的专业人员批准。.
OEM定制和询价信息
为了提供准确的报价，请提供支撑构件的型材和尺寸、U型螺栓的螺纹规格和长度、吊环螺母接口、板材图纸、材料等级、表面光洁度、载荷方向、数量、检验方案和包装要求。AODSON可根据图纸订单审核线材或棒材成型、螺纹加工、板材制造、机械加工、抛光和组装等工序。.
常见问题解答
这款夹具需要钻孔吗？
通常情况下，U型螺栓环绕构件，垫板夹紧U型螺栓，因此可能无需在导轨上钻孔。但仍需验证兼容性、间隙以及拧紧对构件的影响。.
是否有圆形和方形两种版本？
是的，两种形式都已列出。内宽、高度、弯曲半径和板孔间距应与实际的圆形、方形或矩形型材相匹配。.
吊环螺母可以用于起重或个人悬挂吗？
没有经过认证和批准的系统，就无法进行任何操作。对于任何起重或安全至关重要的用途，必须对整个夹具、吊环螺母、支撑构件、安装和施加的载荷进行设计和测试。.
