مفصلة لحام شديدة التحمل بدون فتحات تثبيت

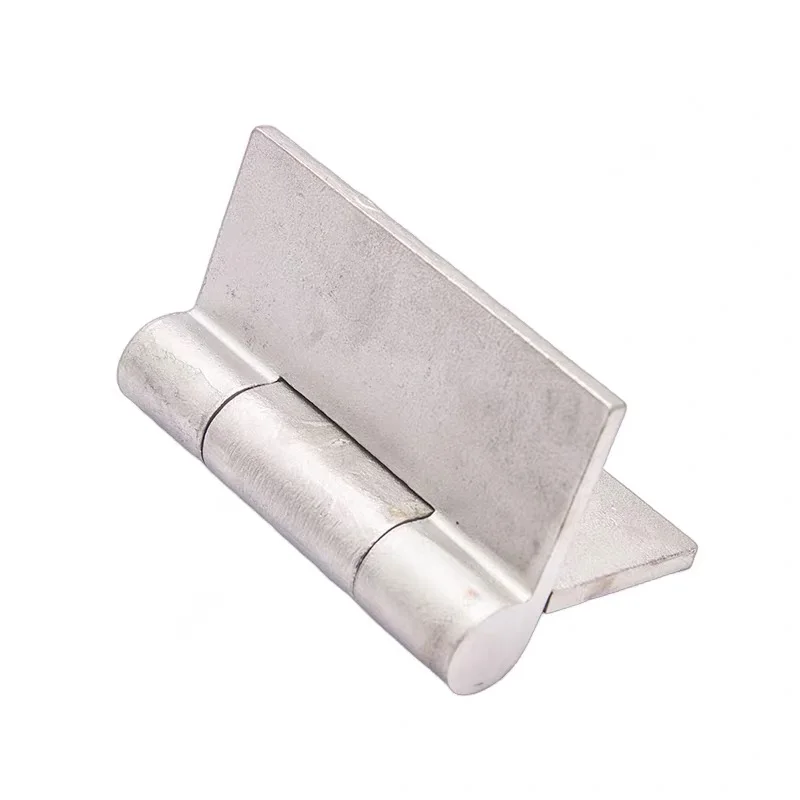

هذا المفصل الصناعي ذو النصل المستقيم مزود بورقتين عاديتين للحام مباشرةً على الباب أو الإطار أو أي هيكل مُصنّع. العينة المصورة تحمل علامة SUS304. يتميز بتصميم أسطواني صغير الحجم وأوراق بدون ثقوب، مما يجعله مناسبًا للتصنيع حسب الطلب حيث يكون موضع المفصل ثابتًا أثناء اللحام.
المواصفات المرجعية
| نوع المنتج | مفصلة لحام شديدة التحمل ذات أوراق عادية وبدون فتحات تثبيت. |
|---|---|
| المادة المعروضة | الفولاذ المقاوم للصدأ SUS304، كما هو موضح على العينة المصورة. |
| مواد مخصصة | يمكن تقييم أنواع أخرى من الفولاذ المقاوم للصدأ، والفولاذ الكربوني، وسبائك الألومنيوم، والسبائك الخاصة وفقًا لمتطلبات الرسم والحمل واللحام. |
| النموذج المرجعي | HJL040A-3. |

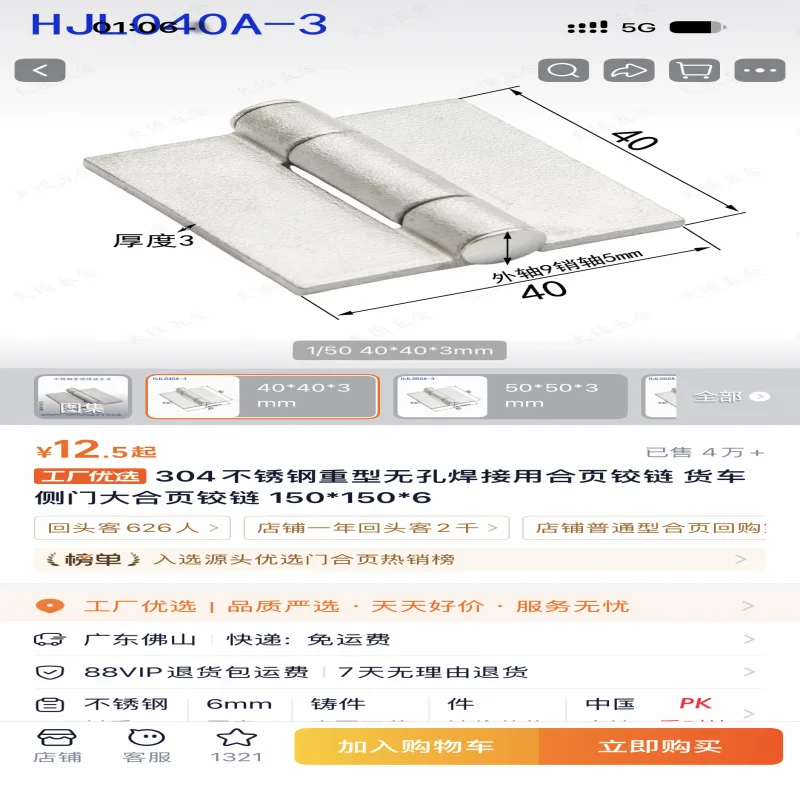

| الحجم المرجعي | 40 × 40 × 3 مم، كما هو موضح في صورة الأبعاد المرفقة. |
| البرميل والدبوس | قطر الأسطوانة الخارجية المرجعية 9 مم وقطر الدبوس 5 مم. |
| مقاسات أخرى | يعرض المورد أحجامًا متعددة، بما في ذلك الأحجام الكبيرة شديدة التحمل؛ يرجى التأكد من أبعاد الورقة وسمكها وشكل البرميل والدبوس للحصول على عرض سعر. |
| تثبيت | ملحق ملحوم. تعتمد إجراءات اللحام والتحكم في التشوه على المادة المختارة والتجميع. |
التطبيقات والتخصيص
تشمل الاستفسارات النموذجية أبواب الشاحنات الجانبية، وحاويات المعدات، وألواح الوصول، والخزائن، والبوابات، والآلات المصنعة. لا تُحدد سعة التحميل من المظهر فقط؛ لذا يُرجى تقديم معلومات عن كتلة الباب، والمسافة بين المفصلات، وزاوية الفتح، ودورات التشغيل المتوقعة لمراجعة عملية الاختيار.
يمكن تحديد طول وعرض الأوراق، وسماكتها، وقطر الأسطوانة، وحجم الدبوس، ونطاق الفتح، ونوع المادة، وتشطيب السطح، والعلامات، والتغليف حسب الطلب. ويتم تأكيد توفر المواد وتوافقها مع اللحام أثناء عملية تقديم عرض السعر.
